3层城市供水水质化验中心楼结构施工CAD图纸

  • 建筑类别:办公,科研
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该项目是城市供水水质化验中心楼项目,框架结构,地上三层,结构主体高度为14.30m,该项目建筑设计面积:4396平方米,基底面积1465.2平方米,按地震烈度7度设防,地基基础设计等级为丙级,基础采用柱下独立基础。该项目的预应力框架梁采用后张法有粘结预应力钢筋,预应力砼采用C40。
结构专业该资料包含:结构设计总说明,基础施工图,柱平法施工图,各层梁配筋图,板配筋图,预应力梁施工图,楼梯及 节点详图 等共计12张图。

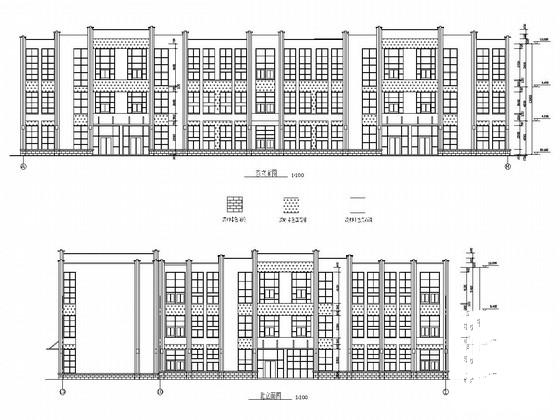

建筑专业该资料包含: 建筑施工图设计 说明,平面图,立面图,剖面图,建筑大样 门窗大样,楼梯图等共计9张图。
分享投稿时间:近几年11月。

基础施工图

柱平法施工图

二层板配筋图

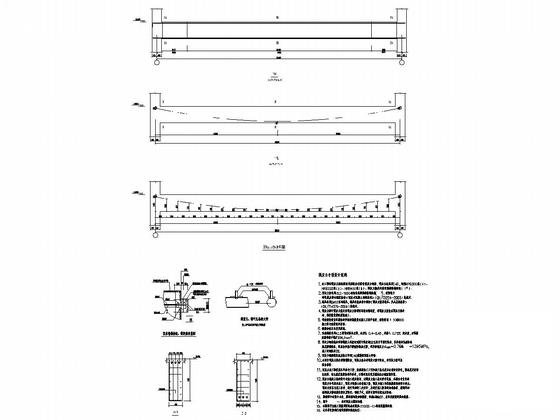

预应力梁施工图

一层平面图

楼梯详图

8.370梁平法施工图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 3层城市供水水质化验中心楼结构施工CAD图纸 - 1
    第 1 张图
  • 3层城市供水水质化验中心楼结构施工CAD图纸 - 2
    第 2 张图
  • 3层城市供水水质化验中心楼结构施工CAD图纸 - 3
    第 3 张图
  • 3层城市供水水质化验中心楼结构施工CAD图纸 - 4
    第 4 张图
  • 3层城市供水水质化验中心楼结构施工CAD图纸 - 5
    第 5 张图
  • 3层城市供水水质化验中心楼结构施工CAD图纸 - 6
    第 6 张图
  • 3层城市供水水质化验中心楼结构施工CAD图纸 - 7
    第 7 张图
  • 3层城市供水水质化验中心楼结构施工CAD图纸 - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
