4043平方米4层框架结构公交枢纽中心及管理用房结构施工CAD图纸

  • 建筑类别:办公,交通建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该项目为汽车客运站公交枢纽中心及管理用房项目,公交枢纽中心及管理用房总建筑设计面积:4042.99平方米,建筑高度:18.45米,采用框架结构,独立基础,基础设计等级为丙级,抗震设防烈度为6度。

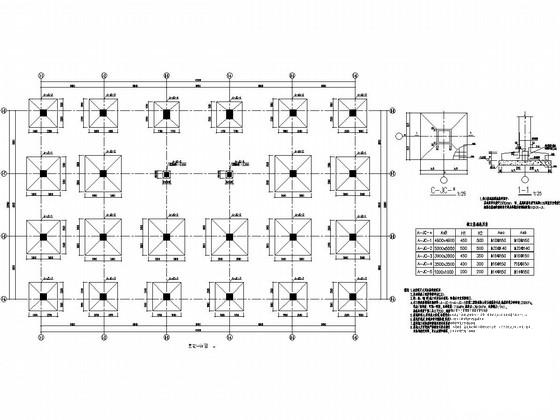

该资料包含:结构设计总说明,建筑设计说明,基础平面图,柱平法施工图,各层结构平面图,梁平法施工图, 楼梯详图 等共计20张图。
分享投稿时间:近几年3月。

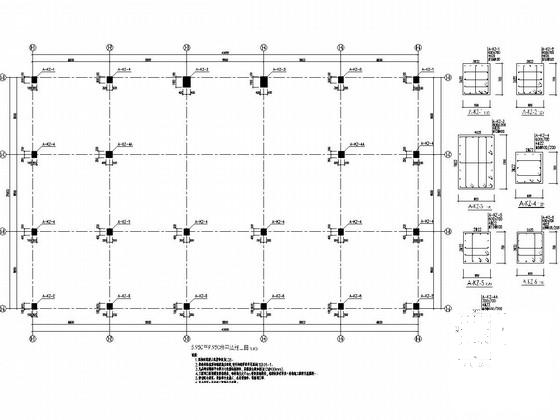

5.950至9.950柱平法施工图

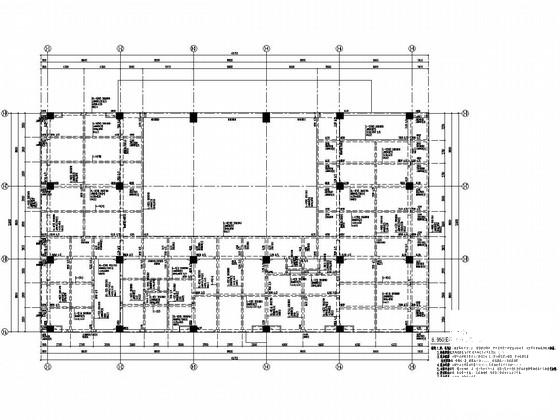

5.950梁平法施工图

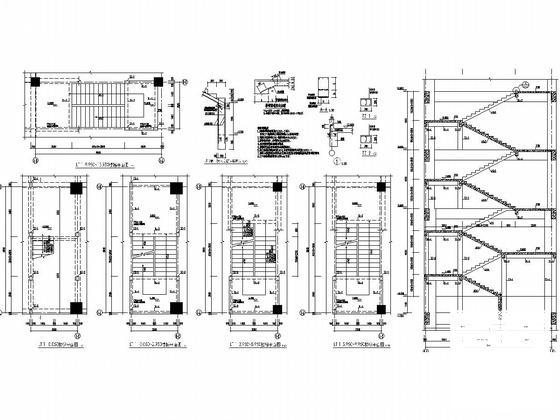

楼梯图

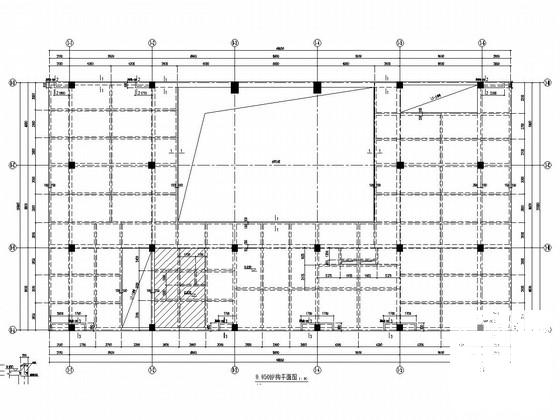

9.950结构平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 施工图纸管理 - 1
    施工图纸管理 - 1
  • 施工图纸管理 - 2
    施工图纸管理 - 2
  • 施工图纸管理 - 3
    施工图纸管理 - 3
  • 施工图纸管理 - 4
    施工图纸管理 - 4
  • 施工图纸管理 - 5
    施工图纸管理 - 5
以上是部分截图,请下载附件后查看完整高清内容
