地上1层框架结构公交枢纽站门房结构施工CAD大样图

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:抗震不设防
  • 风压:0.35kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:4张
  • 设计年代:近代

附件详情

该项目为公交枢纽站门房,建筑设计结构形式框架结构,建筑结构安全等级为二级 ,建筑抗震设防类别为丙类。地震设防烈度小于6度,地基基础设计等级为丙级。基础采用柱下独立基础。

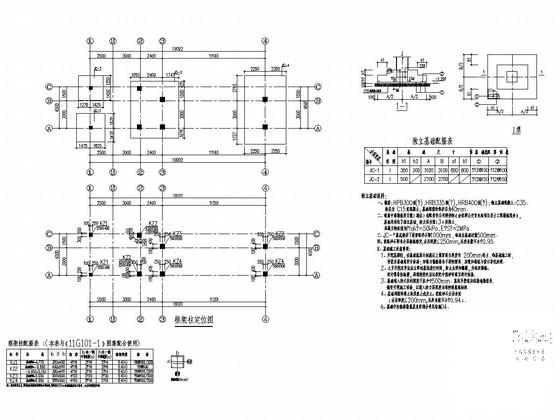

该资料包含:结构设计总说明,基础 平面布置图 ,框架柱定位图,基础梁配筋图,屋面层梁配筋图,屋面层板配筋图,基础结构大样图等共计4张图。
分享投稿时间:近几年5月。

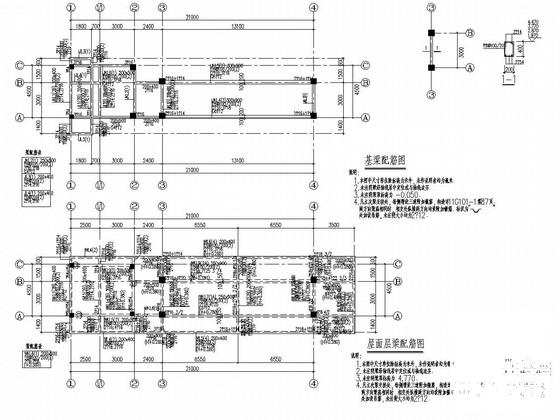

梁配筋图

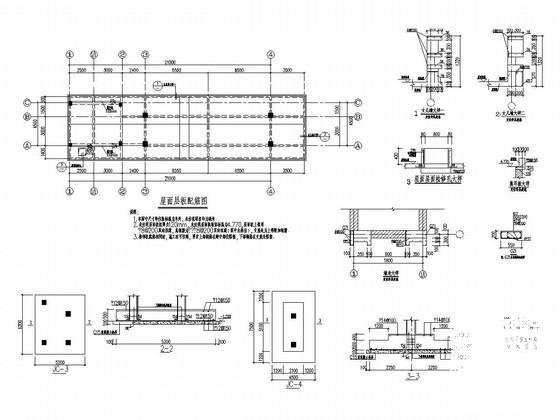

板配筋图

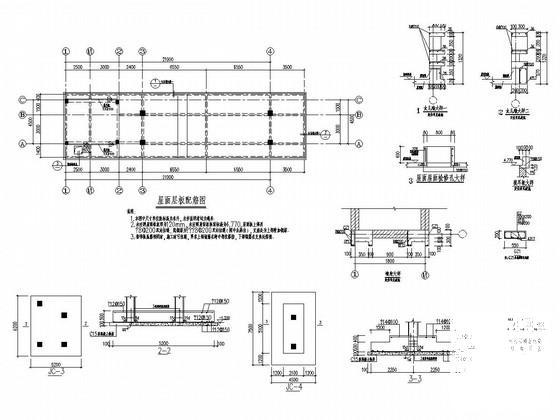

基础大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 公交枢纽站 - 1
    公交枢纽站 - 1
  • 公交枢纽站 - 2
    公交枢纽站 - 2
  • 公交枢纽站 - 3
    公交枢纽站 - 3
  • 公交枢纽站 - 4
    公交枢纽站 - 4
以上是部分截图,请下载附件后查看完整高清内容
