两栋7层异形柱框架结构安置房结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:18张

附件详情

本项目为山东某普通的安置房项目,共有2栋一样的建筑共用一份图纸,均为地上6+1层,建筑设计结构形式为异形柱框架结构,基础为独立基础加防水板,6度设防。

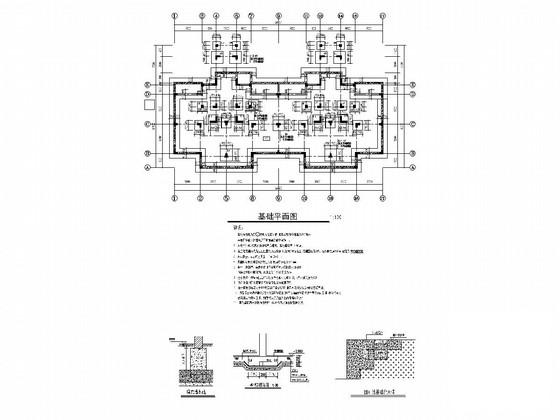

该资料包含: 结构设计说明 、基础平面图、柱平面图、结构平面图、 楼梯详图 、墙身大样等共18张图纸。

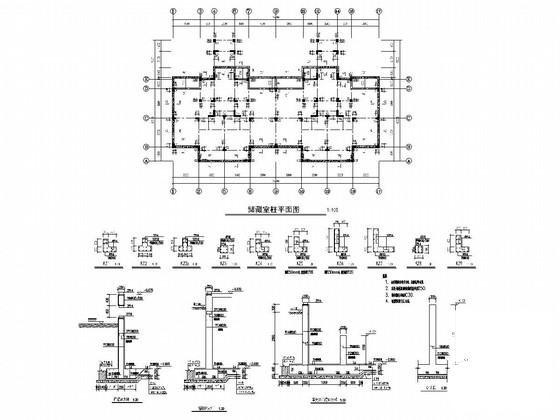

储藏室柱平面图

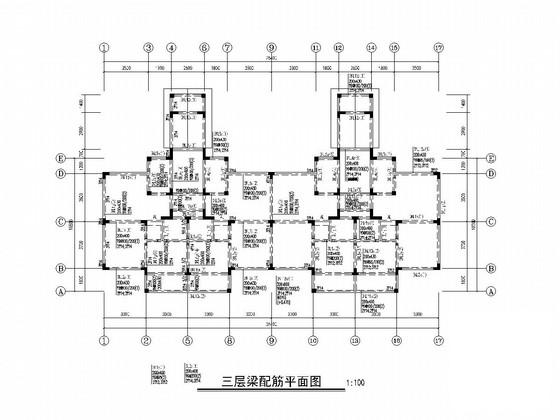

三层梁配筋平面图

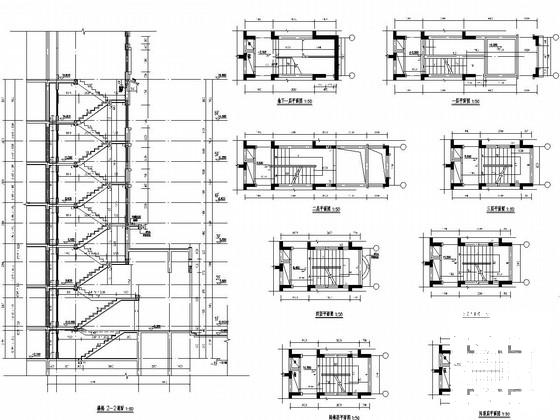

楼梯详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构房 - 1
    框架结构房 - 1
  • 框架结构房 - 2
    框架结构房 - 2
  • 框架结构房 - 3
    框架结构房 - 3
  • 框架结构房 - 4
    框架结构房 - 4
以上是部分截图,请下载附件后查看完整高清内容
