2629平米框架结构职工宿舍楼全套CAD施工图纸

附件详情

该项目为浙江宁波市某厂区职工宿舍楼,结构形试为框架结构,为第二次修改图。建筑设计面积:2629.3平方米。
该资料包含:
1. 建筑施工 图:设计说明、各层平面图、立面图、剖面图共4张;
2. 结构施工图 :设计说明、基础平面图、桩位平面图、各层结构图、 楼梯详图 共9张图纸。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

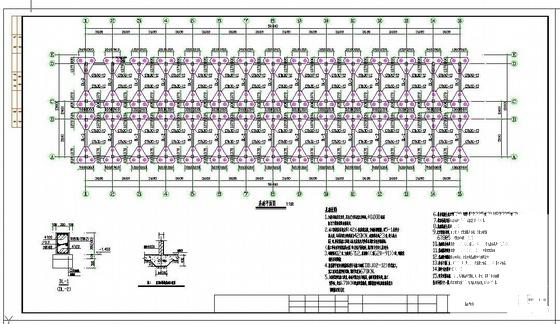

  • 框架结构结构施工图 - 1
    框架结构结构施工图 - 1

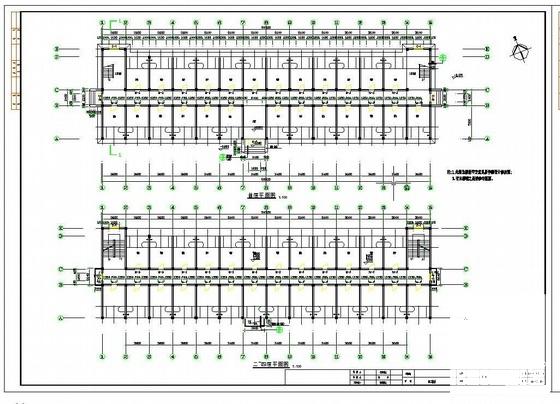

  • 框架结构结构施工图 - 2
    框架结构结构施工图 - 2

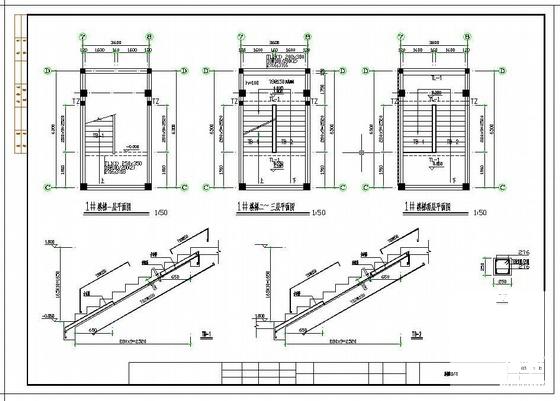

  • 框架结构结构施工图 - 3
    框架结构结构施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
