41层综合楼给排水消防CAD图纸

  • 建筑类别:综合楼

附件详情

一、设计概况:该项目位于惠州市。为超高层建筑。
该项目建筑物耐火等级为:一级。
二、消防给水系统:
1.用水量:
室外消火栓消防用水量: 30L/S
室内消火栓消防用水量: 40L/S
火灾延续时间: 3h。
自动喷水灭火设备用水量: 27.8L/S
火灾延续时间: 1h。
2.系统设计:
2.1 消火栓系统
2.1.1 室外消火栓与室内消火栓管网合用,并成环状。
2.1.2 室外设地上式消火栓,间距不大于120m。
2.1.3 该项目设消防水池二座,有效容积共700立方米。内贮有3h室内外消火栓消防用水量和自动喷水灭火系系统1h的用水量。在二十三层、屋顶各设有18立方米消防水箱一个。
2.1.4 该项目室内设单口消火栓,消火栓口径为DN65,水龙带长度25m,水枪口径 19。栓口垂直墙面或向下安装。消火栓箱为650x800x240(mm),内配水龙带、水枪、消防卷盘及消防按扭各一;消防栓安装高度距楼板1.1M。
2.1.5 在水泵房内设高、低区消火栓加压泵,低区消防栓加压两台主泵(一用一备)、一台稳压泵及?1000 隔膜式气压罐,高区消防栓加压泵在水泵房内设二台主泵(一用一备),稳压泵及?1000隔膜式气压罐设在天面。 消防栓由设在消火栓箱内的消防按扭启动,在消防控制中心及水泵房内均设水泵启停按扭。
2.2 自动喷水灭火系统:

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

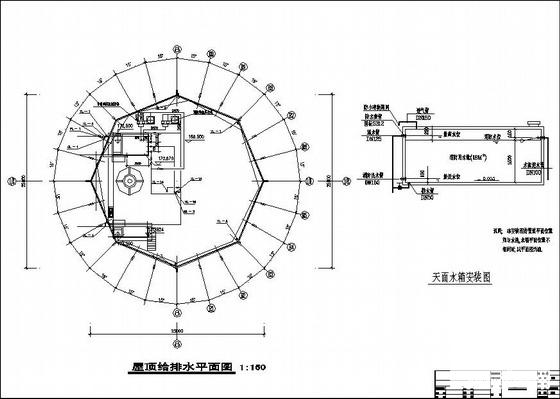

  • 综合楼给排水 - 1
    综合楼给排水 - 1

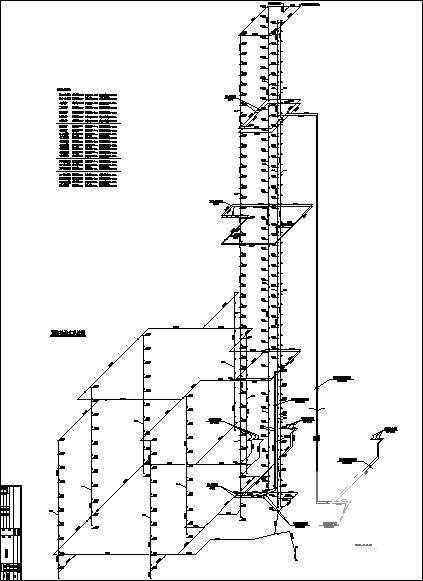

  • 综合楼给排水 - 2
    综合楼给排水 - 2

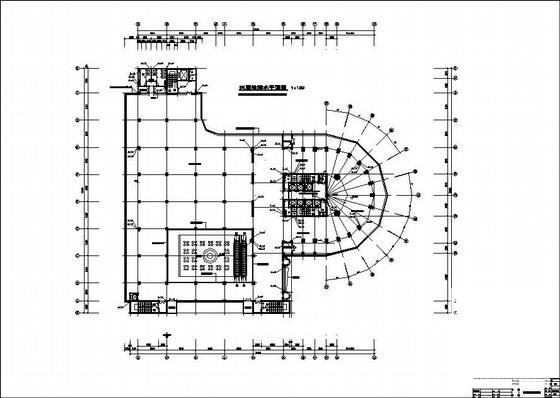

  • 综合楼给排水 - 3
    综合楼给排水 - 3

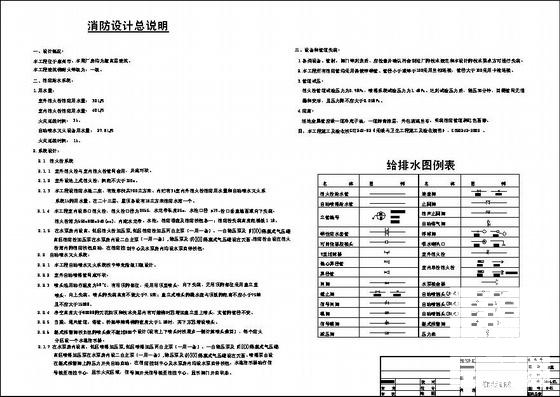

  • 综合楼给排水 - 4
