6层框架结构厂房附属用房结构设计施工CAD图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:4张
  • 设计年代:近代

附件详情

该项目是厂房附属用房项目,6层框架结构,抗震设防烈度为7度,该资料包含: 结构设计说明 ,基础结构布置图,柱配筋图,板配筋图,楼梯图等共计4张图。

梁配筋图

结构平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

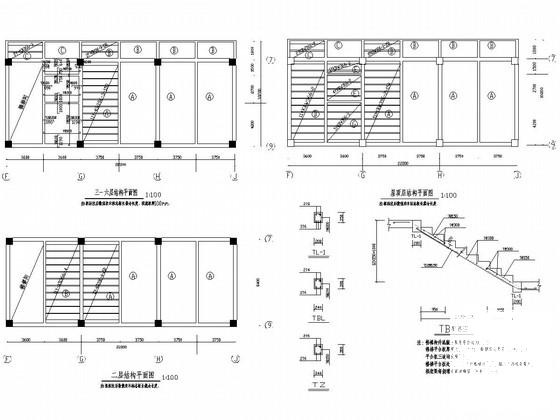

  • 厂房设计图纸 - 1
    厂房设计图纸 - 1

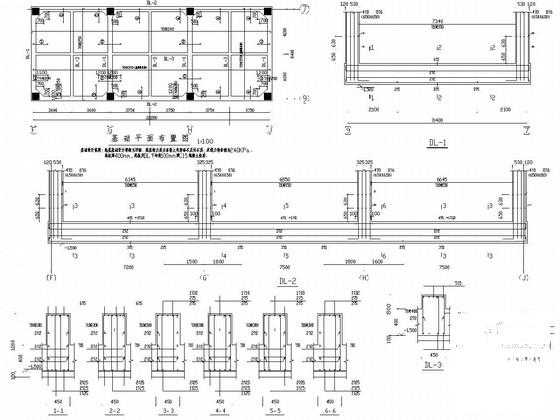

  • 厂房设计图纸 - 2
    厂房设计图纸 - 2

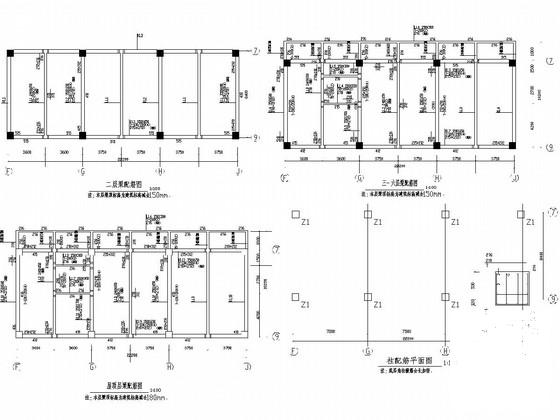

  • 厂房设计图纸 - 3
    厂房设计图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
