2层消控室及附属用房电气施工CAD图纸(2019)

  • 建筑类别:办公,工业建筑
  • 建筑高度类型:单层建筑,多层建筑
  • 建筑设计面积:69.5/823.3平方米
  • 建筑地上层数:1/2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:其它
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为贵州某公司消控室和传达室、附属用房 电气施工图

概况:
该项目为贵州某公司饲料生产加工项目。其中,3#楼消控室和传达室,总建筑面积69.5平方米,建筑高度4.5米。11#楼附属用房建筑面积823.3平方米,建筑高度8米。12#楼附属用房建筑面积823.3平方米,建筑高度8米。室外消防水量为20L/s。

设计范围:
部分场所普通照明、疏散指示与通用用电设备配电
火灾自动报警及消防联动控制系统
防雷保护、安全措施及接地系统
火灾漏电监测系统
消防电源监测系统

部分图纸摘录:

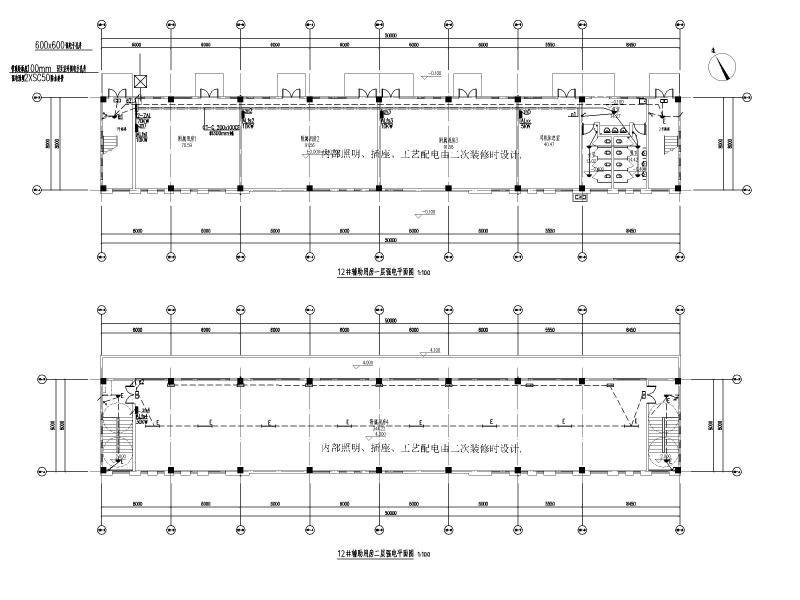

强电平面图

防雷接地平面图


报警平面图

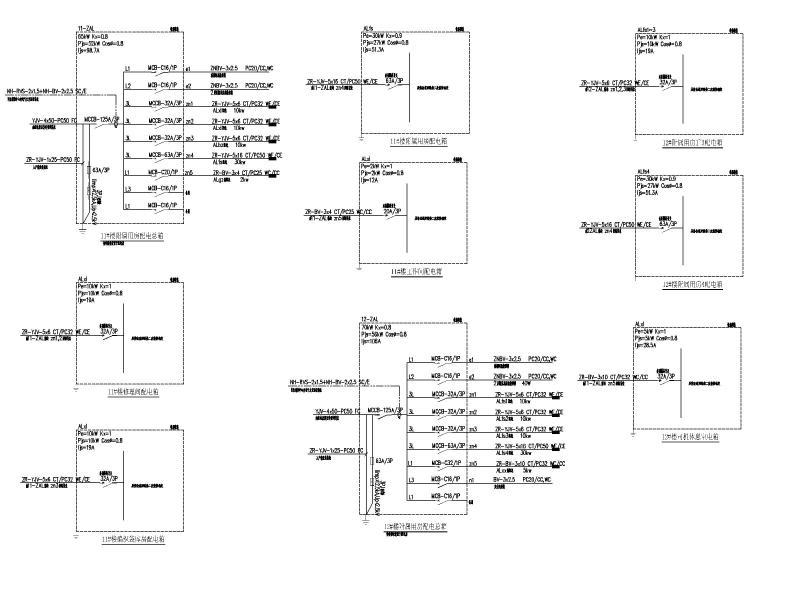

配电箱系统图

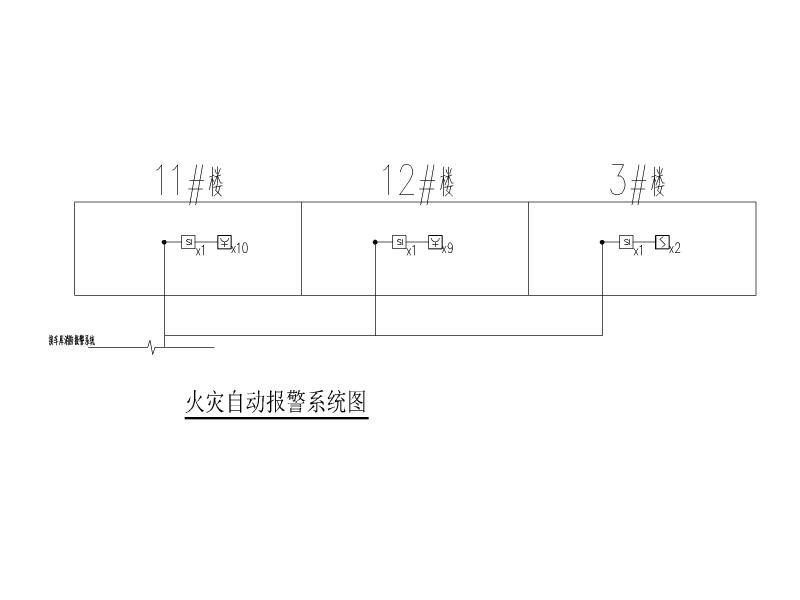

火灾自动报警系统图
防火门监控系统接线及安装示意图



声光报警器接线二次原理图



以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 消控室图纸 - 1
    消控室图纸 - 1
  • 消控室图纸 - 2
    消控室图纸 - 2
  • 消控室图纸 - 3
    消控室图纸 - 3
  • 消控室图纸 - 4
    消控室图纸 - 4
  • 消控室图纸 - 5
    消控室图纸 - 5
  • 消控室图纸 - 6
    消控室图纸 - 6
  • 消控室图纸 - 7
    消控室图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
