5层框架结构小学教学综合楼结构施工CAD大样图

附件详情

该项目是重庆小学教学综合楼项目，地上5层，框架结构，总建筑面积:2041.15平方米，采用机械钻孔嵌岩桩基础，地基基础设计等级为丙级，抗震设防烈度为6度，按7度计算。

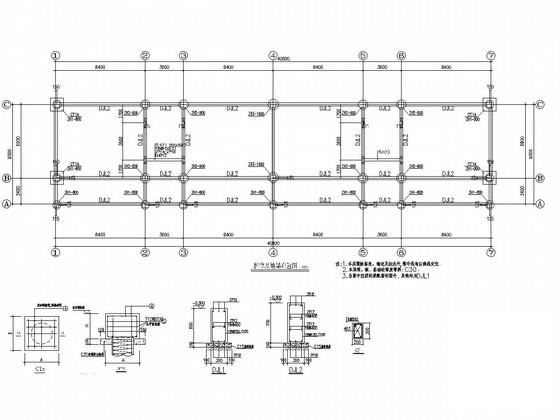

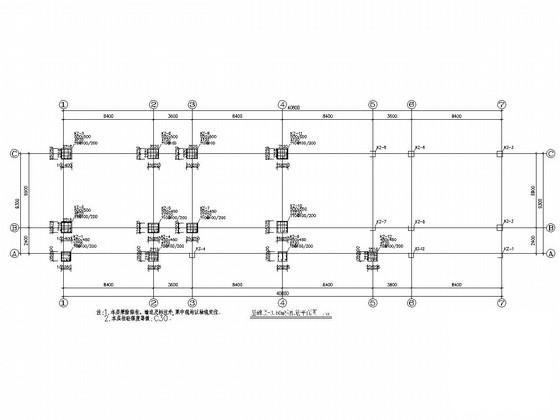

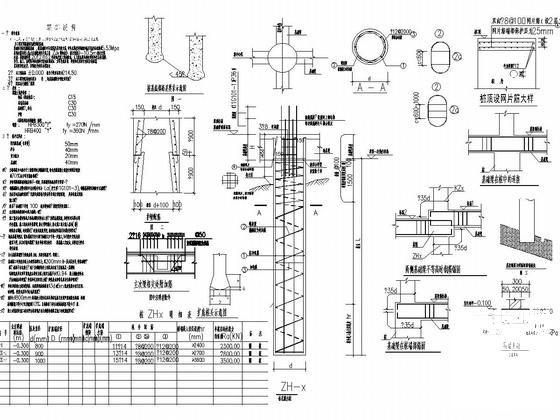

结构专业该资料包含：结构设计总说明，结构附图，基础说明，桩位及地梁布置图，梁配筋平面图，板配筋平面图，柱配筋平面图，楼梯图，大样图等共计17张图。

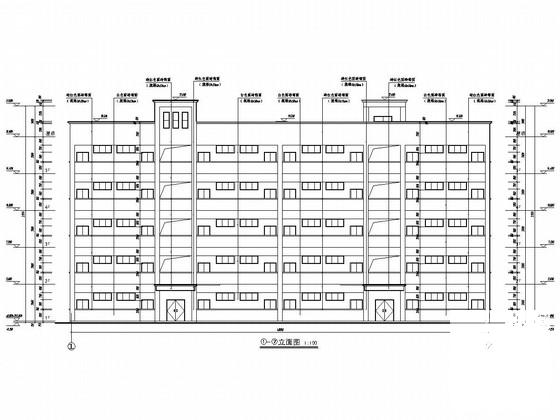

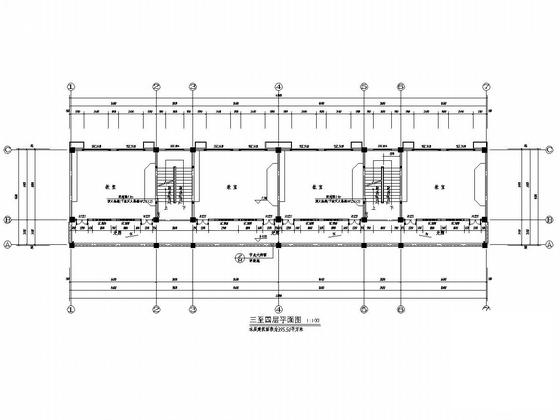

建筑专业该资料包含：建筑设计说明，建筑设计统一材料做法表，建施资料目录，平面图，立面图，剖面图，门窗大样图，栏杆大样图等16张图。
分享投稿时间：近几年9月。
