5层框架结构医疗产业园标准厂房结构施工CAD大样图

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 厂房建筑高度类型:多层厂房
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:60张
  • 设计年代:近代

附件详情

该项目是江苏医疗产业园标准厂房项目,五层钢筋混凝土框架结构。建筑设计面积:15487平方米,基底面积:3114平方米。采用先张法预应力混凝土管桩,管桩直径500,基础设计等级为丙级,抗震设防烈度为6度。
结构专业该资料包含:结构设计总说明,桩位平面布置图,承台 平面布置图 ,拉梁平面图,梁板柱结构图,节点大样图,楼梯图等共计35张图。
建筑专业该资料包含: 建筑施工图设计 总说明,门窗大样,平面图,立面图,剖面图,楼梯图,节点大样图等共计25张图。
分享投稿时间:近几年3月。

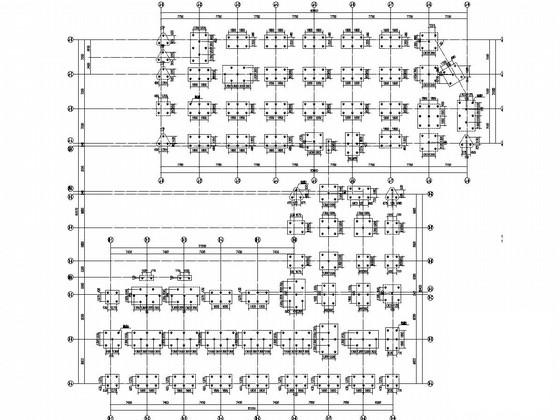

桩位平面布置图

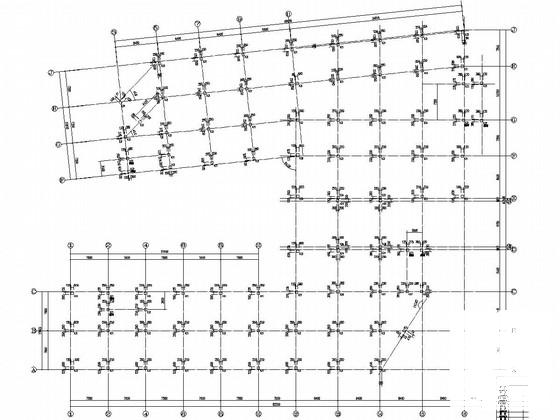

三层柱平面布置图

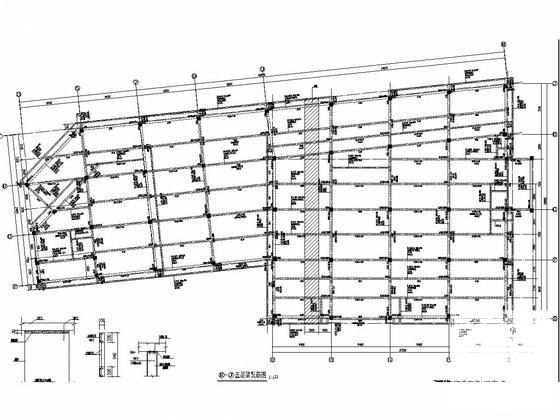

五层梁配筋图

节点大样图

三层平面图

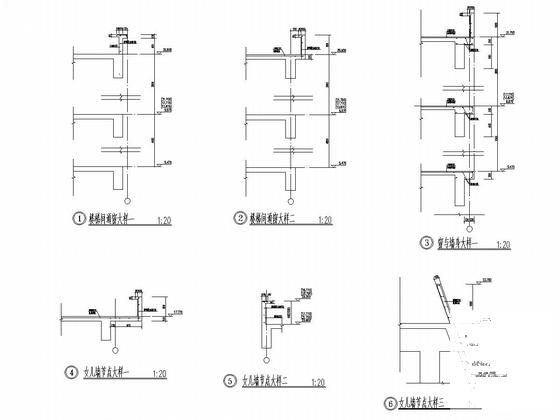

墙身大样图

五层板结构图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 标准厂房结构 - 1
    标准厂房结构 - 1
  • 标准厂房结构 - 2
    标准厂房结构 - 2
  • 标准厂房结构 - 3
    标准厂房结构 - 3
  • 标准厂房结构 - 4
    标准厂房结构 - 4
  • 标准厂房结构 - 5
    标准厂房结构 - 5
  • 标准厂房结构 - 6
    标准厂房结构 - 6
  • 标准厂房结构 - 7
    标准厂房结构 - 7
  • 标准厂房结构 - 8
    标准厂房结构 - 8
以上是部分截图,请下载附件后查看完整高清内容
