农民新村道路排水系统CAD施工大样图

  • 设计详细说明:有
  • 功能:交通道路
  • 设计内容:污水排水系统,废水排水系统,雨水排水系统
  • 设计阶段:施工图设计
  • 参考图纸:10张以下

附件详情

浙江某农民新村道路排水系统图纸
1、图中尺寸均以米计,尺寸比例1:500。排水管根据实际地形埋设,标高、坡度如图.标高为井底标高。
2、室外排水总管采用钢筋混凝土管。化粪池与检查井连接管采用De200UPVC加筋管。
这份参考资料主要包括设计说明、总平面布置图、道路平面布置图、道路断面图、污水 管道平面布置图、雨水管道 平面布置图 及检查井大样图 等,共6张图纸。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

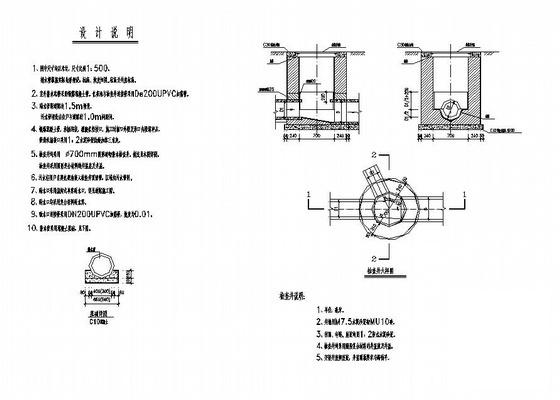

  • 道路施工大样图 - 1
    道路施工大样图 - 1

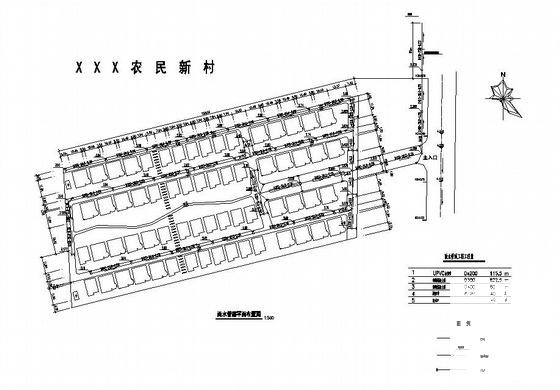

  • 道路施工大样图 - 2
    道路施工大样图 - 2

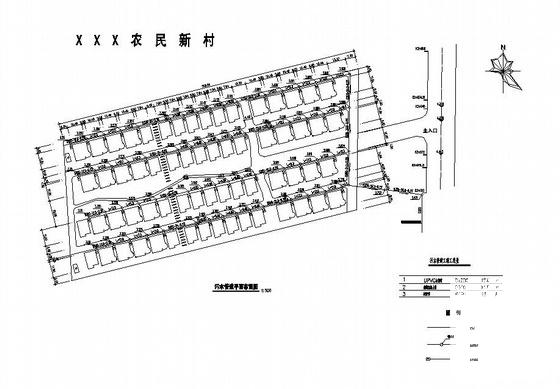

  • 道路施工大样图 - 3
    道路施工大样图 - 3
以上是部分截图,请下载附件后查看完整高清内容
