医院20间洁净手术室空调施工CAD图纸

  • 设计阶段:施工图设计
  • 设计内容:洁净空调/净化空调
  • CAD版本:CAD2000
  • 参考图纸:16张

附件详情

工程包括三层十万级无菌存放间、前室及清洁走廊;非洁净办公用房:值班室、休息室、办公室、学习室、会议室、库房、更衣换鞋、消毒、清洗、打包间等。四层Ⅰ级手术室8间,Ⅱ级手术室1间,Ⅲ级手术室11间室,洁净走廊及其辅助功能房,污物走廊及其辅助用房,三、四层层高4.5米,主梁底高3.77米,副梁底高3.86米。机房设置在四层上面的设备层,层高2.7米,主梁底高2.08米,副梁底高2.18米。
在夏季工况,将新风集中降温除湿处理,先通过新风机内足够多的盘管确保将新风除湿处理到14°C以下,针对冷水盘管除湿能力有限的情况,在盘管后设置直冷式除湿机,确保可以将新风除湿处理到12°C以下,并通过除湿机的冷凝器升温至较高的温度,使其相对湿度较低,避免损坏系统的高效过滤器,经过这样集中除湿处理的新风与循环风混合,再经过纯温度处理至送风温度。采用这种处理方法,过干的新风可以抵消室内的散湿,循环机组只须处理温度,不用除湿,使机组盘管趋向于干盘管方式运行,避免产生大量冷凝水,同时也避免了传统恒温恒湿处理方式中的大量冷热量抵消,使系统的整体能耗大大降低。
在冬季工况,针对手术室室内散热量大的特点,结合该项目所处地点的气候特征,为充分利用新风的冷量来抵消手术室内的散热,新风机组不对新风进行风加热处理,直接经过集中预过滤之后与回风混合,再通过循环机组对循环空气进行热湿处理至送风状态点,通过这种处理方式可以充分利用新风的冷量,节省冬季热源运行成本。


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

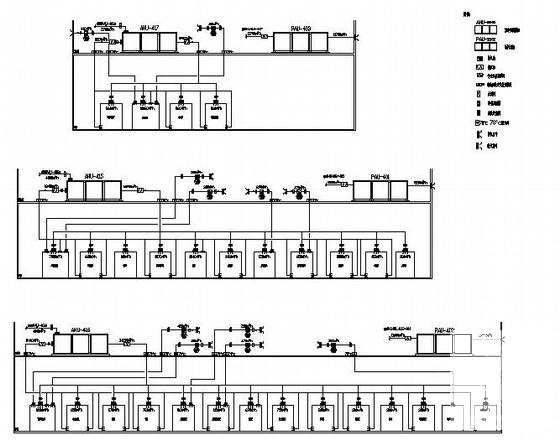

  • 洁净手术室施工 - 1
    洁净手术室施工 - 1

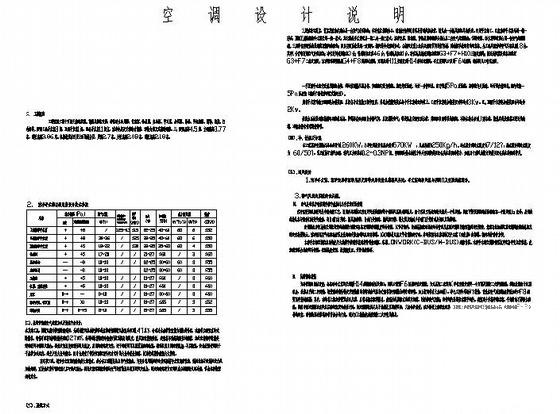

  • 洁净手术室施工 - 2
    洁净手术室施工 - 2

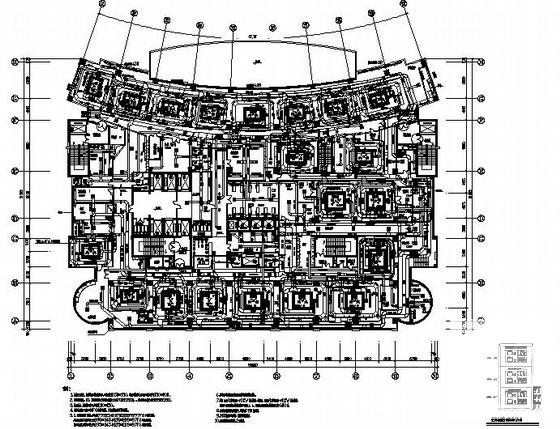

  • 洁净手术室施工 - 3
    洁净手术室施工 - 3
以上是部分截图,请下载附件后查看完整高清内容
