5层医院洁净空调施工CAD图纸

  • 设计阶段:施工图设计
  • 出图时间:近代
  • 设计内容:洁净空调/净化空调
  • CAD版本:CAD2000
  • 参考图纸:8张
  • 建筑地上层数:5层
  • 冷热源方式:热泵式机组

附件详情

该项目共五层,手术部为10000级洁净室,手术部周边区为100000级,辅助用房为300000级。其他区域为舒适性空调。洁净空调系统冷源由室外风冷热泵机组提供,冷冻水供回水温度为7/12°C;热源由热泵机组及电辅热提供,医院舒适性空调热负荷为360KW,本方案采用集中冷热源的空调方案,由风冷热泵机组和电锅炉提供冷热源,按房间功能设置对应的空调末端机组,同时补充一定比例的新风。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

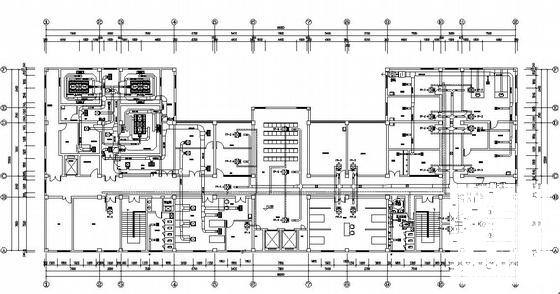

  • 洁净空调图纸 - 1
    洁净空调图纸 - 1

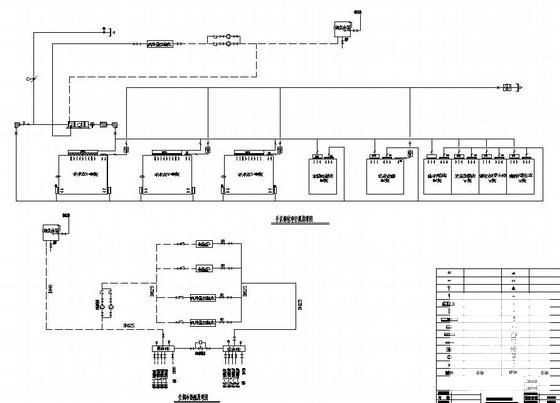

  • 洁净空调图纸 - 2
    洁净空调图纸 - 2

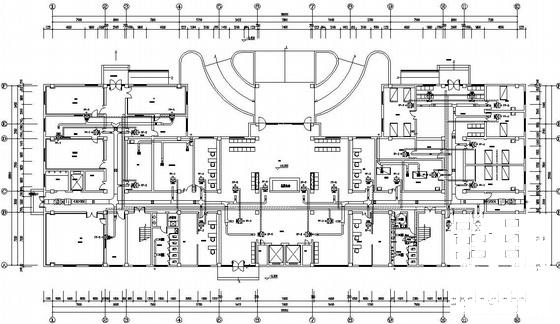

  • 洁净空调图纸 - 3
    洁净空调图纸 - 3
  • 洁净空调图纸 - 4
    洁净空调图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
