小区景观给排水施工CAD大样图
- 设计详细说明：有
附件详情
- 01_给排水设计说明
- 02_入口给排水详图
- 03_水帘景墙给排水详图
- 04_B区大门水景给排水详图
- 05_豪宅区入口特色喷泉
- 06_溪流水景详图
- 07-08_给排水设备表及大样图
- 排水平面图
- 给水平面图
附件详情
该项目水源接自室外生活低压给水管网或已预留的绿化给水接口或绿化水表。
园林给水设计主要包括绿化的浇洒及水景景观水体的补给；绿化给水的水量水压由市政低压给水管网提供；除特大水体如湖泊可适当依靠大雨降水外，景观水体的正常水量的损失主要由小区低压给水管网补给；大型水系由专业公司设计,不在该资料范围内.园林排水的对象是排放地面雨水径流和绿化排水，雨水排水的原则是将最大汇水面积雨水以最短的距离通过管道就近排入小区或建筑已原有雨水检查井汇合后排放；

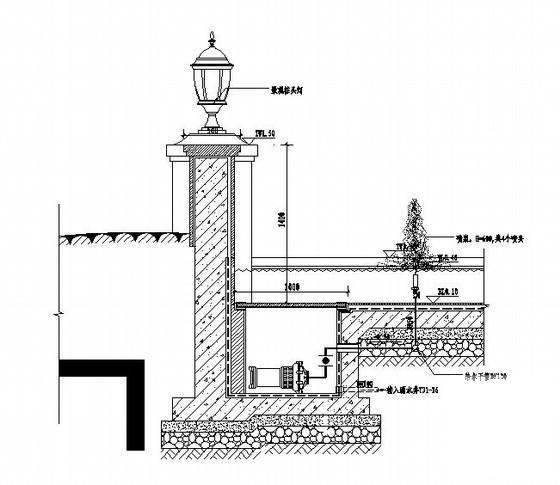

入口标志墙剖面安装示意图

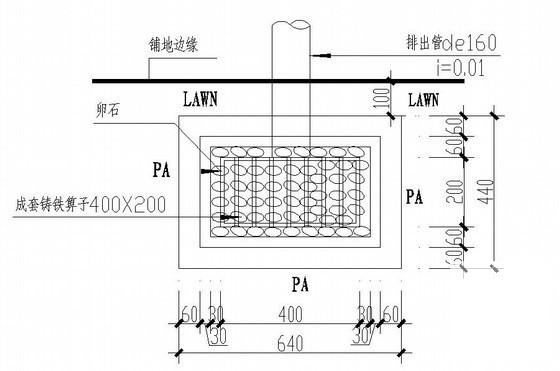

小型雨水口安装示意图

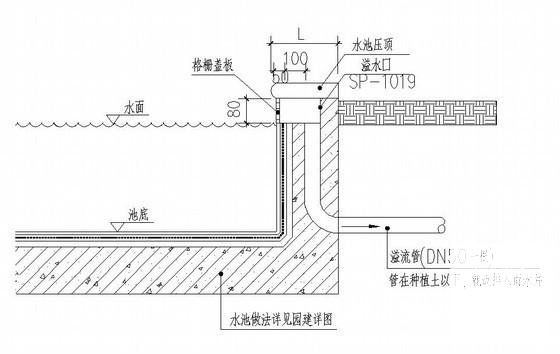

溢水管安装大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
小区景观给排水 - 1 -
小区景观给排水 - 2 -
小区景观给排水 - 3 -
小区景观给排水 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：8.25 MB
- 收藏次数：0
-
文件名称：
附件-995860590595688655609.rar
