小区地上18层住宅楼给排水CAD施工大样图
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：18层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计年代：近代
- 地下室用途：其它
- 生活供水设计：生活给水系统
- 排水设计：雨水系统,机房排水
- 消防设计：室内消火栓系统
- 供水方式：市政供水,分区供水
- 供水分区：三区
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
附件详情
某高层住宅群给排水图纸，包括各层的平面图、水井大样图、以及给水排水冷凝水等的系统原理图，内容详细。
生活给水空调冷凝水原理图
生活排水原理图
卫生间大样图
雨水原理图
消火栓给水原理图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

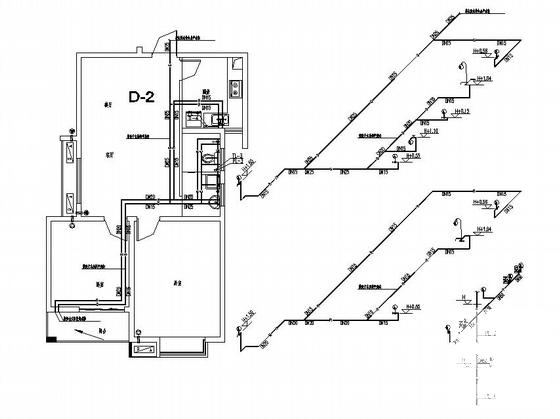

给排水大样图 - 1 -

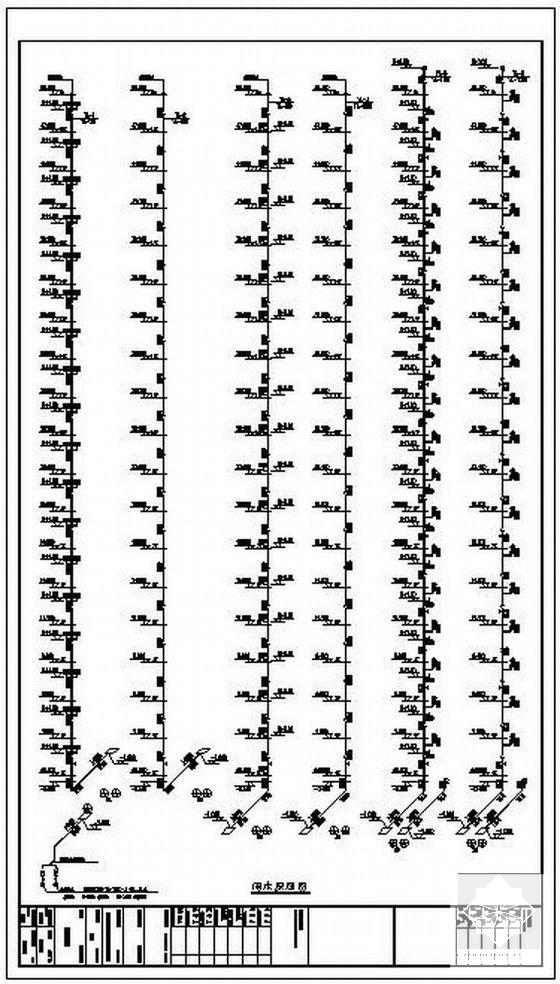

给排水大样图 - 2 -

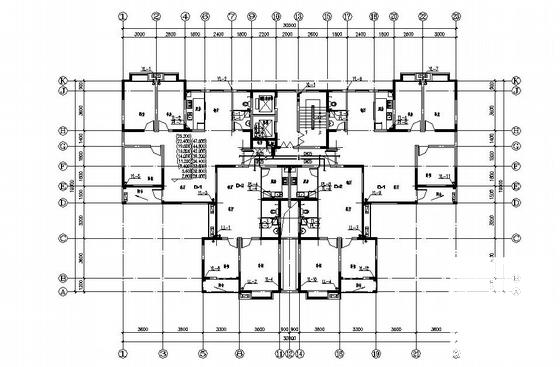

给排水大样图 - 3 -

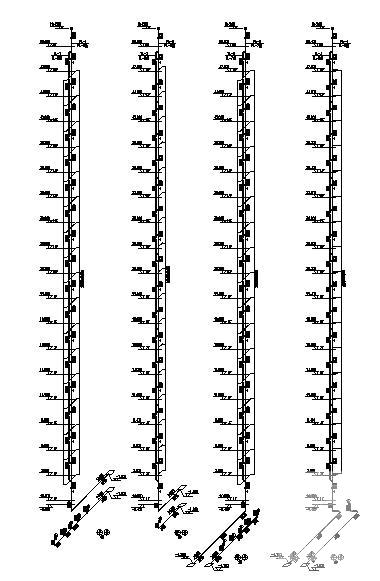

给排水大样图 - 4 -

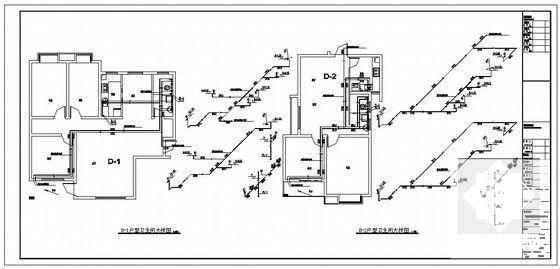

给排水大样图 - 5
以上是部分截图，请下载附件后查看完整高清内容
