地上5层框架结构学生宿舍结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 参考图纸:22张
  • 设计年代:近代

附件详情

该附件为广州某学校的学生宿舍,地上五层,建筑设计结构形式为框架结构,基础为预应力管桩,7度设防。

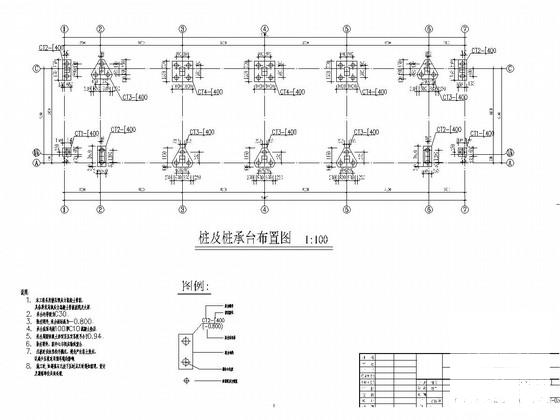

该资料包含: 结构设计说明 、梁平法说明、坡屋面梁平法说明、预应力管桩施工统一说明、桩及桩承台 平面布置图 、柱定位及配筋图、地梁结构图、梁结构图、板结构图、 楼梯详图 等共22张图纸。

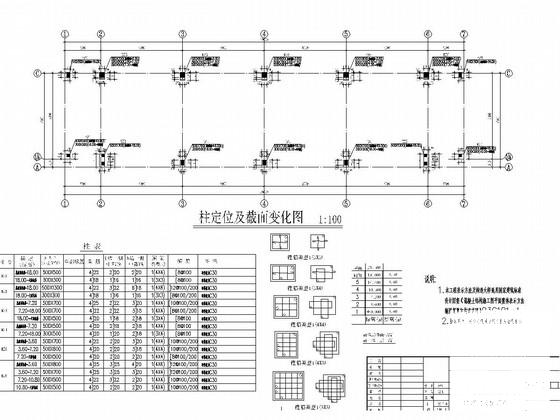

柱定位及配筋图

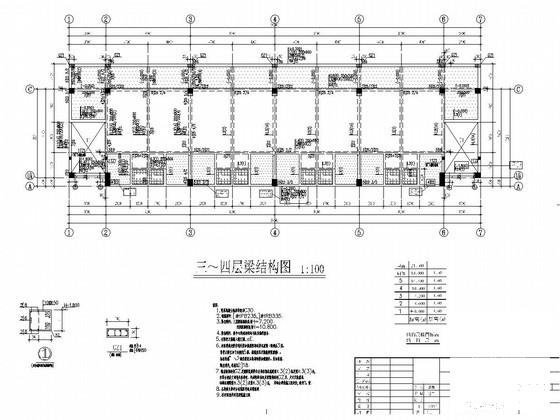

三~四层梁结构图

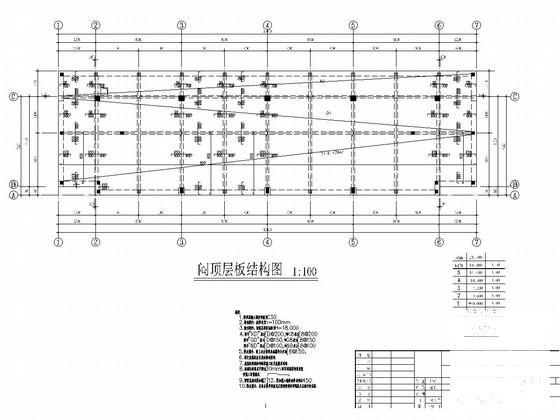

闷顶层板结构图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 学生宿舍设计图纸 - 1
    学生宿舍设计图纸 - 1
  • 学生宿舍设计图纸 - 2
    学生宿舍设计图纸 - 2
  • 学生宿舍设计图纸 - 3
    学生宿舍设计图纸 - 3
  • 学生宿舍设计图纸 - 4
    学生宿舍设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
