7层砖混住宅楼全套结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:抗震不设防
  • 参考图纸:7张
  • 设计年代:近代

附件详情

7层楼砖混结构图纸,该资料包含:结构总说明、基础施工图、各层梁配筋图、各结构层平面图及跃层平面图。

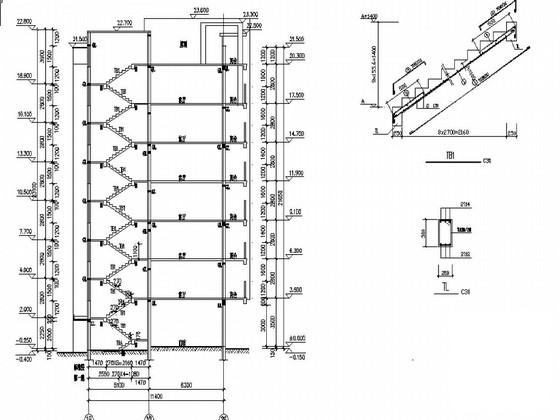

楼梯剖面图

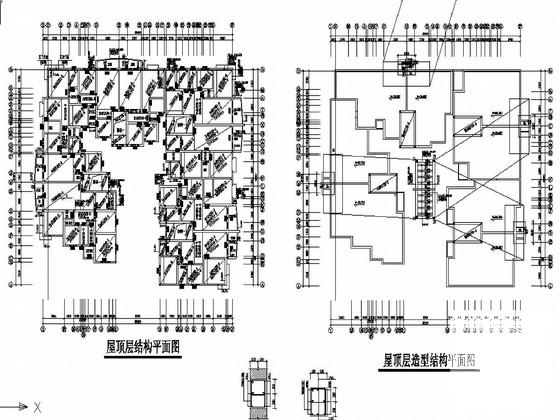

屋顶层结构平面图

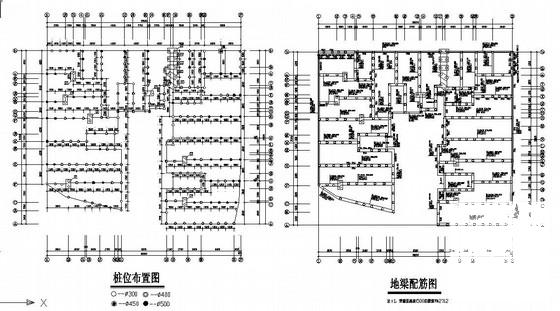

桩位布置图和地梁配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

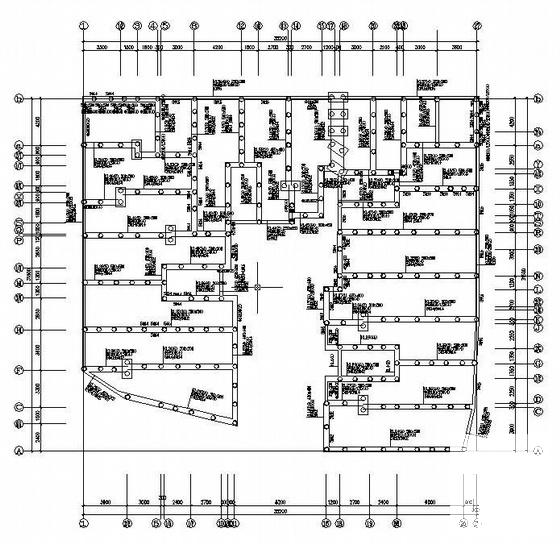

  • 砖混住宅楼结构施工 - 1
    砖混住宅楼结构施工 - 1
  • 砖混住宅楼结构施工 - 2
    砖混住宅楼结构施工 - 2
  • 砖混住宅楼结构施工 - 3
    砖混住宅楼结构施工 - 3
  • 砖混住宅楼结构施工 - 4
    砖混住宅楼结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
