上海科技中心空调CAD施工图纸（18张）
- 设计详细说明：无
- 建筑类别：办公
- 图纸设计深度：施工图
- 参考图纸：18张
- 设计内容：空调
- 项目所在地：上海
附件详情
工程为上海某科技中心办公楼，图纸为5-21层空调风管及冷媒管平面图，空调系统图。
主楼办公部分空调设计计算总冷负荷为2325KW,总热负荷为1630KW。采用VRV中央空调系统,VRV空调主机放置在主楼屋面上和裙房屋面上。
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

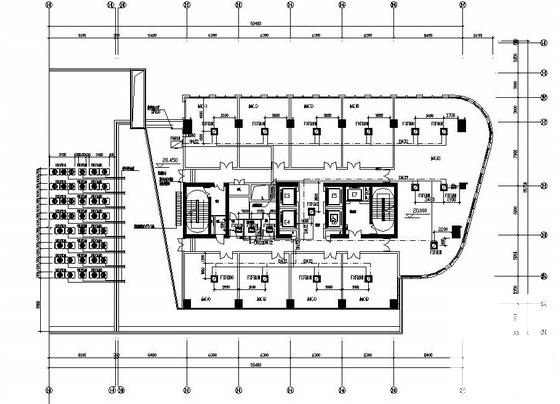

空调施工图纸 - 1 -

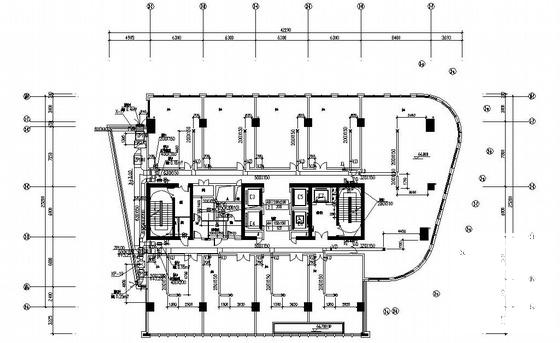

空调施工图纸 - 2 -

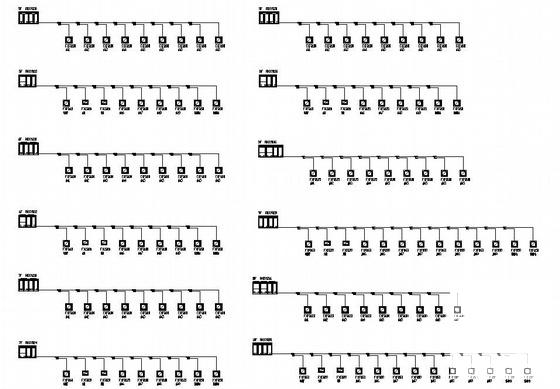

空调施工图纸 - 3
以上是部分截图，请下载附件后查看完整高清内容
