14层框剪结构环境监测中心办公楼建筑结构施工CAD图纸

资料简介
赚取积分

建筑类别：办公
建筑高度类型：高层建筑
建筑地上层数：14层
建筑地下层数：2层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架剪力墙
基础形式：桩基础
结构安全等级：二级
抗震设防烈度：7度抗震
地下室功能：人防, 车库, 设备用房, 其他
参考图纸：50张
设计年代：近代

附件详情

该项目是水质监测中心站暨环境监测中心项目，地上14层，框架剪力墙结构，地下2层，地上一层层高6.0米，2-5层层高4.5米、6层层高6.0米，7-14层层高5.4米，用800钻孔灌注桩基础，抗震设防烈度为7度。
结构专业该资料包含：钢筋混凝土地下结构工程说明，人防地下室设计说明，桩位图，地下室底板结构平面布置及板配筋图，地下室墙柱配筋图，墙柱配筋图，结构平面布置及板配筋图，楼梯坡道详图共计31张图。

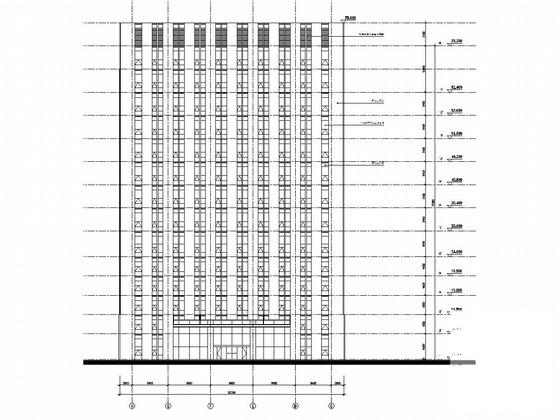

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图等共计20多张图。
分享投稿时间：近几年

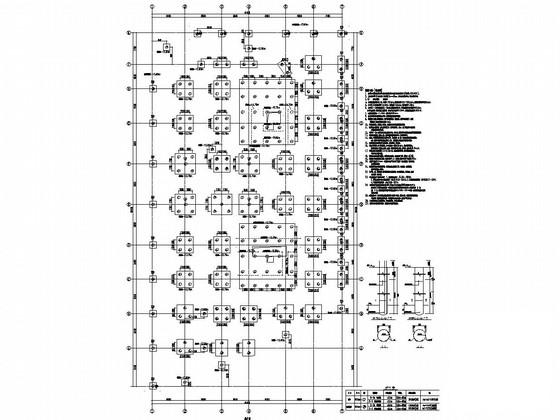

桩位图

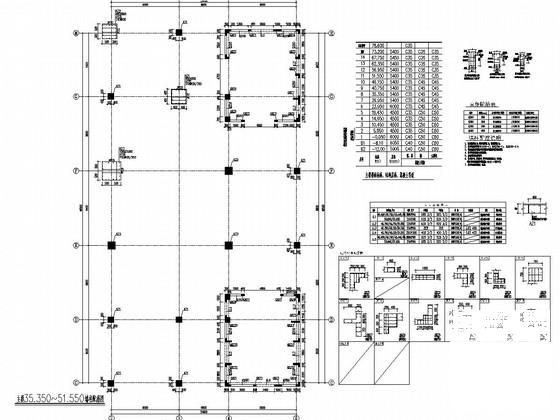

主楼35.350~51.550墙柱配筋图

十二层~十四层梁配筋图

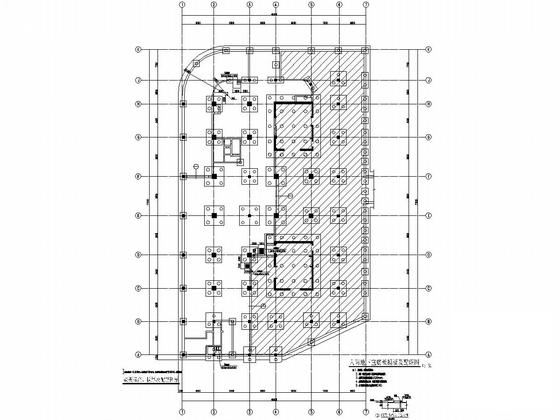

人防地下室底板模板及配筋图

人防地下室顶板梁配筋图

十三层平面

八层结构平面布置及板配筋图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
