单层门式刚架结构厂房结构施工方案大样图CAD

  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架剪力墙
  • 钢结构:门式刚架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:50张
  • 设计年代:近代
该附件为 单层门式刚架结构蔬菜厂房 结构施工图 2020CAD
项目概要:该项目为绿色有机蔬菜集配中心建设项目,包括有机蔬菜集配中心及其辅助用房,工程地点位于贵阳市,建筑设计结构形式为单层门式钢架。该项目为丁类建筑物,结构安全等级为二级,设计使用年限为50年,结构重要系数为1.0。

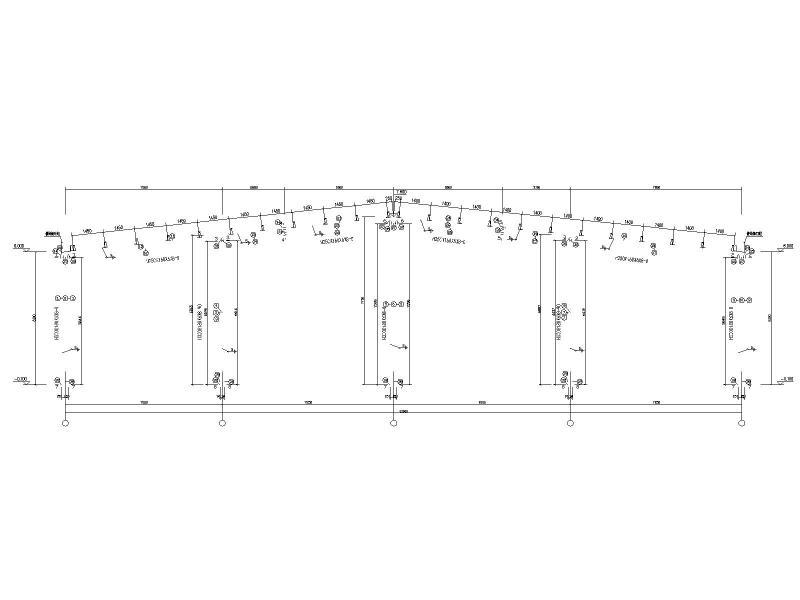

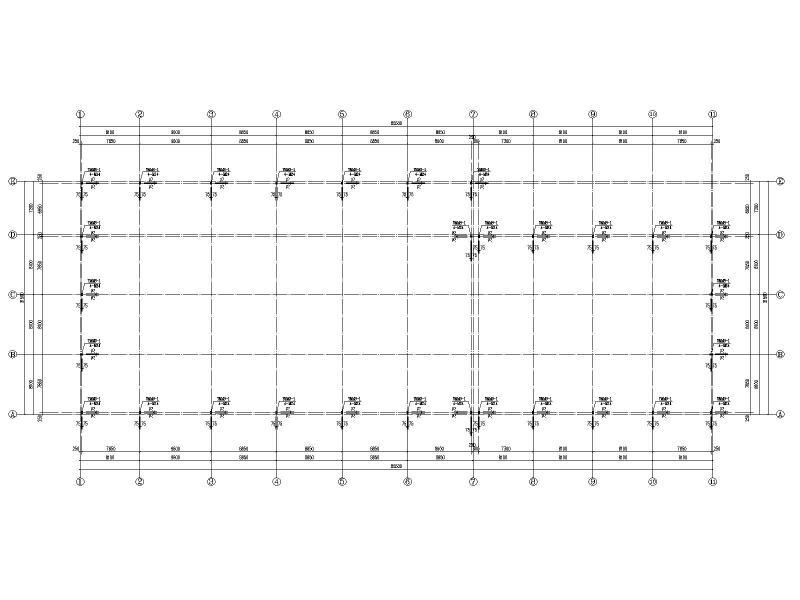

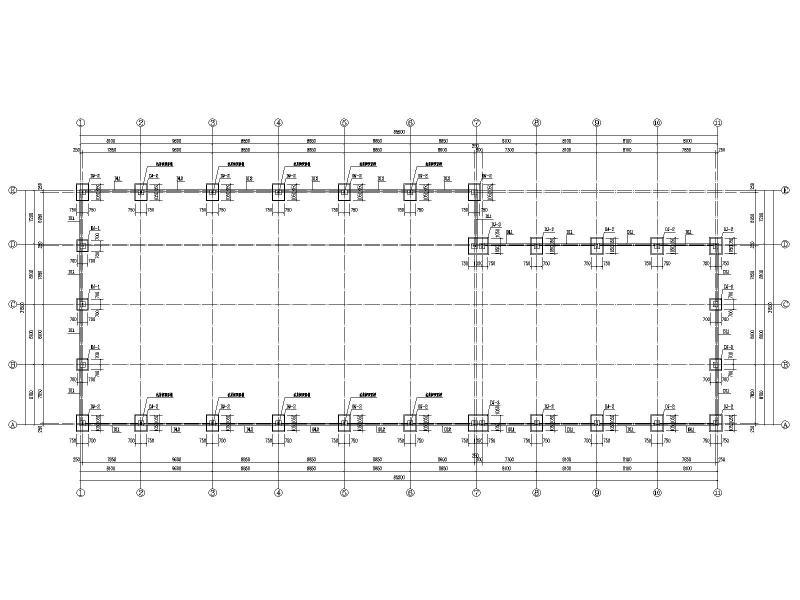

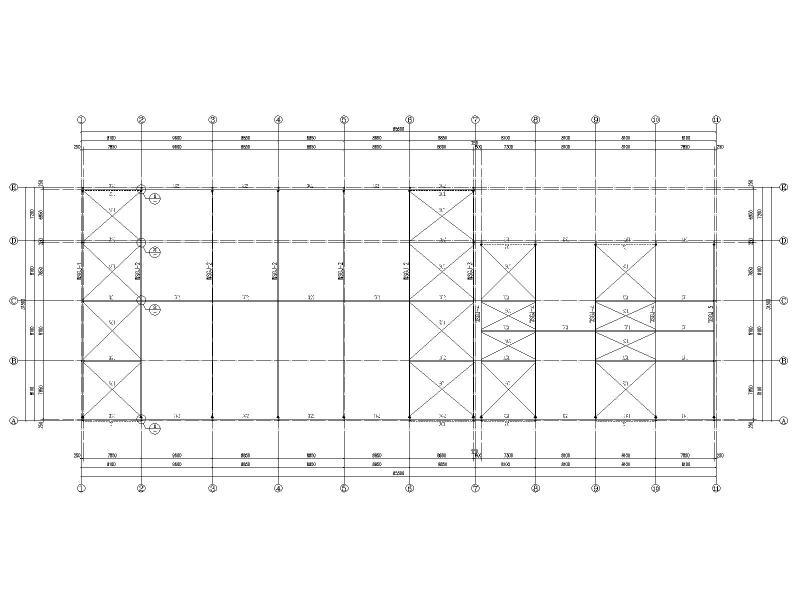

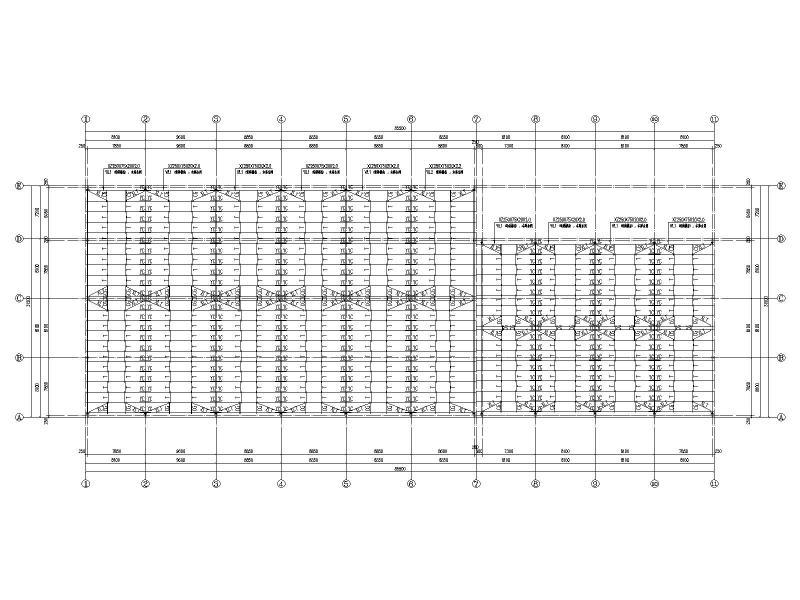

主要包括:钢 结构设计说明 、砌体墙设计说明、人工换填基础范围示意图、基础平面布置图、预埋锚栓平面布置图、结构平面布置图、结构立面布置图、屋面檩条布置图、拉条大样图、雨棚大样图;基础说明、基顶~屋面墙、柱平面布置图、基顶~屋面墙、柱配筋、5.350标高屋面梁平法施工图、5.350标高屋面板配筋图等
CAD格式,约50张图纸


以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 单层门式刚架厂房图 - 1
    单层门式刚架厂房图 - 1
  • 单层门式刚架厂房图 - 2
    单层门式刚架厂房图 - 2
  • 单层门式刚架厂房图 - 3
    单层门式刚架厂房图 - 3
  • 单层门式刚架厂房图 - 4
    单层门式刚架厂房图 - 4
  • 单层门式刚架厂房图 - 5
    单层门式刚架厂房图 - 5
  • 单层门式刚架厂房图 - 6
    单层门式刚架厂房图 - 6
  • 单层门式刚架厂房图 - 7
    单层门式刚架厂房图 - 7
  • 单层门式刚架厂房图 - 8
    单层门式刚架厂房图 - 8
  • 单层门式刚架厂房图 - 9
    单层门式刚架厂房图 - 9
  • 单层门式刚架厂房图 - 10
    单层门式刚架厂房图 - 10
以上是部分截图,请下载附件后查看完整高清内容
