老旧小区配套设施改造桥涵工程施工CAD图纸

该资料为 老旧小区配套设施改造桥涵工程施工图(2021), 供大家参考学习。

一、项目概要

该实腹式拱桥位于道路延伸段路上,桥全长98.5米，桥面宽24m。桥跨布置及桥型结构：采用5跨净跨为15m，钢筋混凝土实腹拱桥采用支架现浇施工。

二、技术标准

1、设计车速:40km/h

2、道路等级:城市主干道

3、设计荷载:汽车荷载:城-A级，人群荷载:3.5kpa

4、地震烈度:Ⅵ,采用丙类桥梁C类设防及抗震措施。

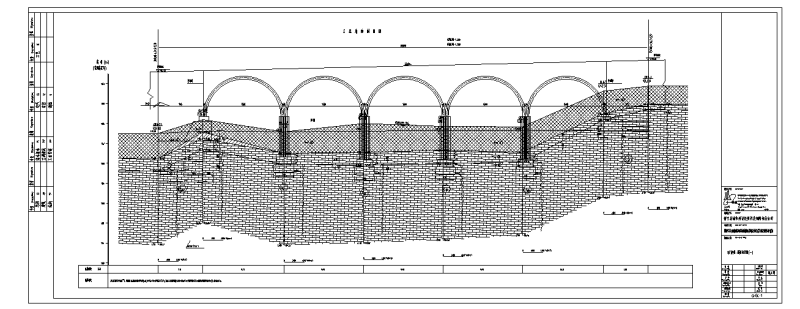

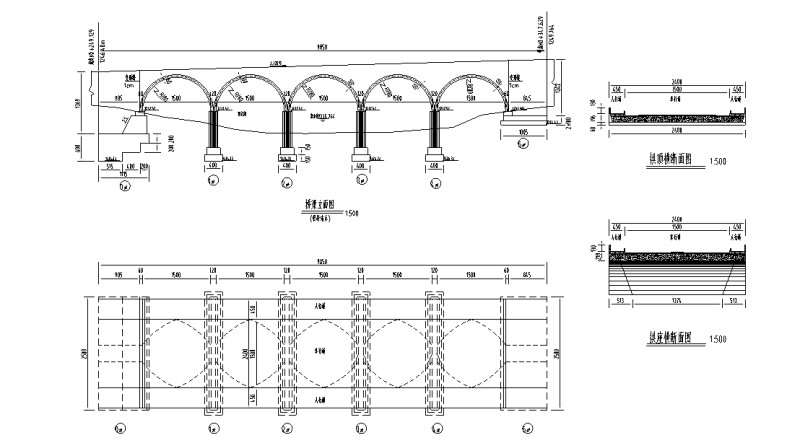

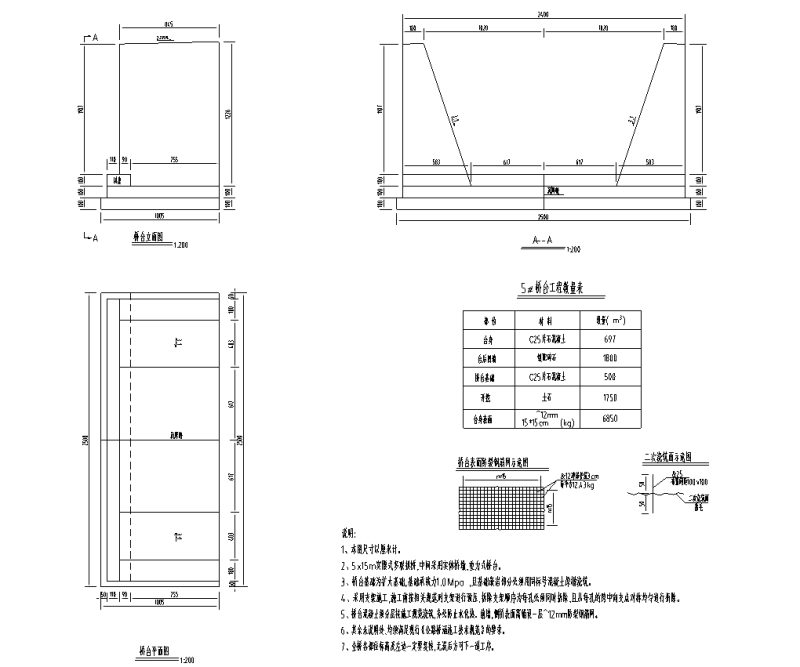

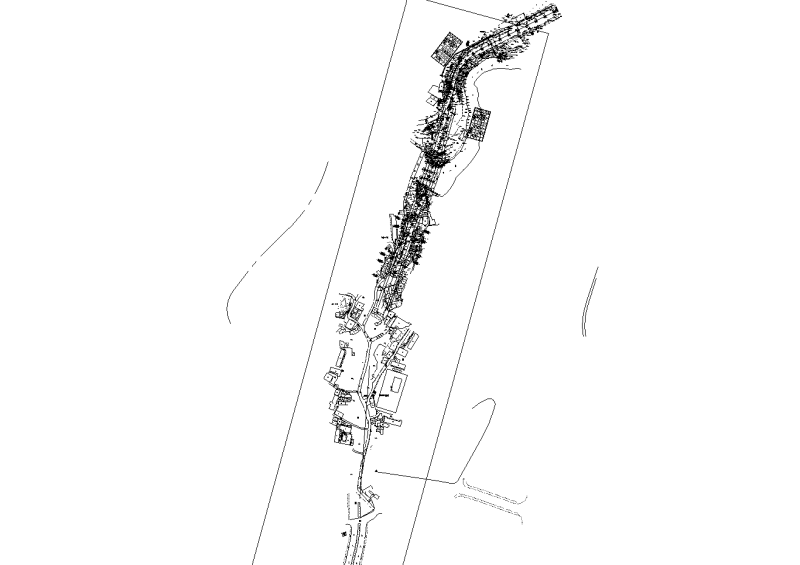

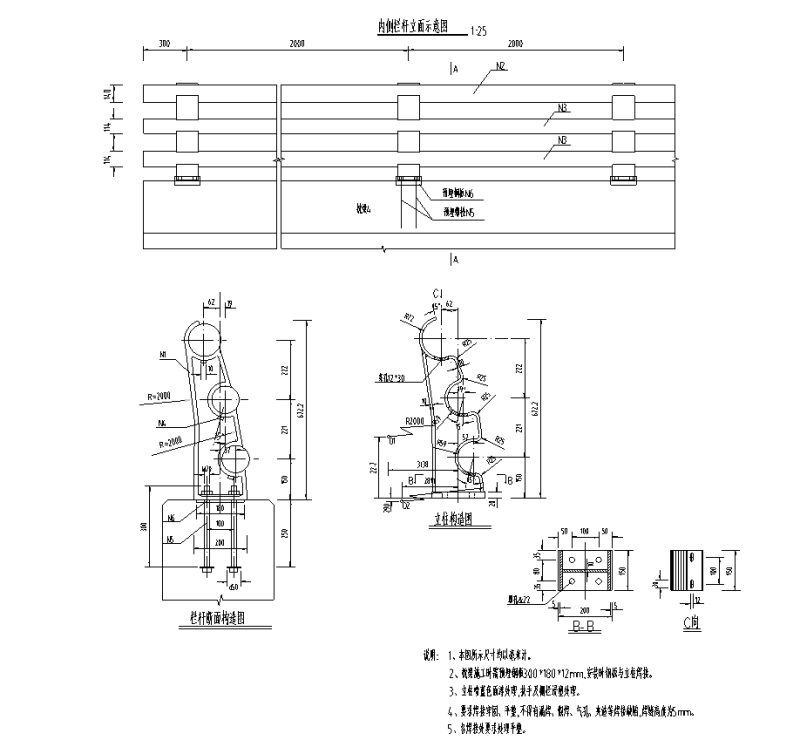

二、相关图片
