该项目总建筑面积为222164.8m2,其中地下建筑面积53029.8m2,地上建筑面积169135m2,自北向南依次由医技楼、住院楼及门诊楼组成。住院楼地上14层,建筑高度56.8m;医技楼地上六层,建筑高度25.5m;门诊楼地上5层,建筑高度21.0m;均设2层地下室。
根据建筑物布局,建筑设计结构形式,总体施工部署,现场共布置5台塔吊,分别为1#、2#塔为65m,型号为6517,3#、4#为50m,型号为QTZ80F,5#塔40m型号为QTZ40C。
……
安装难点
1、安装1号塔时,塔机平衡臂长度21.5米,由于场地局限,安装作业中必须进行塔机回转,周围18米范围内的高压线,对安装作业产生很大障碍。现场没有可供50T汽车吊及运输车辆行走的道路,汽车吊就位点为软土,不可靠。
2、安装4号塔机时,25米高左右的不可拆除障碍物产生了塔机安装过程中不可回转的困难。
3、安装5号塔时,汽车吊无法进入施工现场,作业距离过远,12米高的高压线再加上垂直安全距离,对汽车吊作业及人员操作产生很大的困难,30米范围内的建筑物造成障碍。
……
六、塔机安装程序
1、用警戒线围出作业区(40x20米),检查所有参与安装人员的装备以及吊装用的钢丝绳及卡环是否符合使用要求。
2、用平板车辆将分解的塔机基础节、外套架、7标准节、回转装置、过渡节及塔帽运到汽车吊就位点附近,起吊后要求检查是否平衡,然后吊起高度,做回转动作,就位于塔机基础上方安装。
……
七、5个塔机的安装位置及作业距离
八、基础设计及计算书

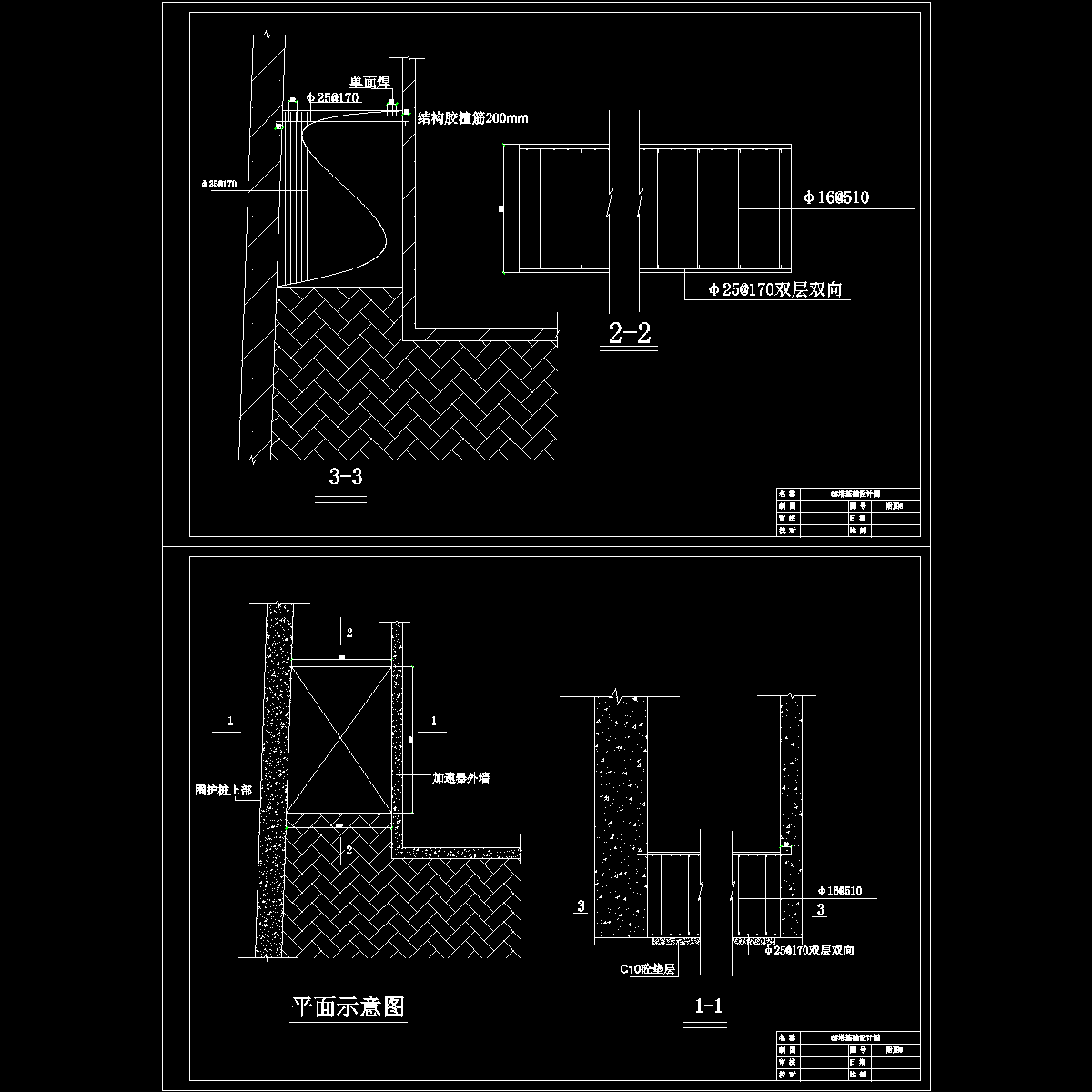

九、5#塔锚杆加固方案
十、6#塔补充方案
……
15页,。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

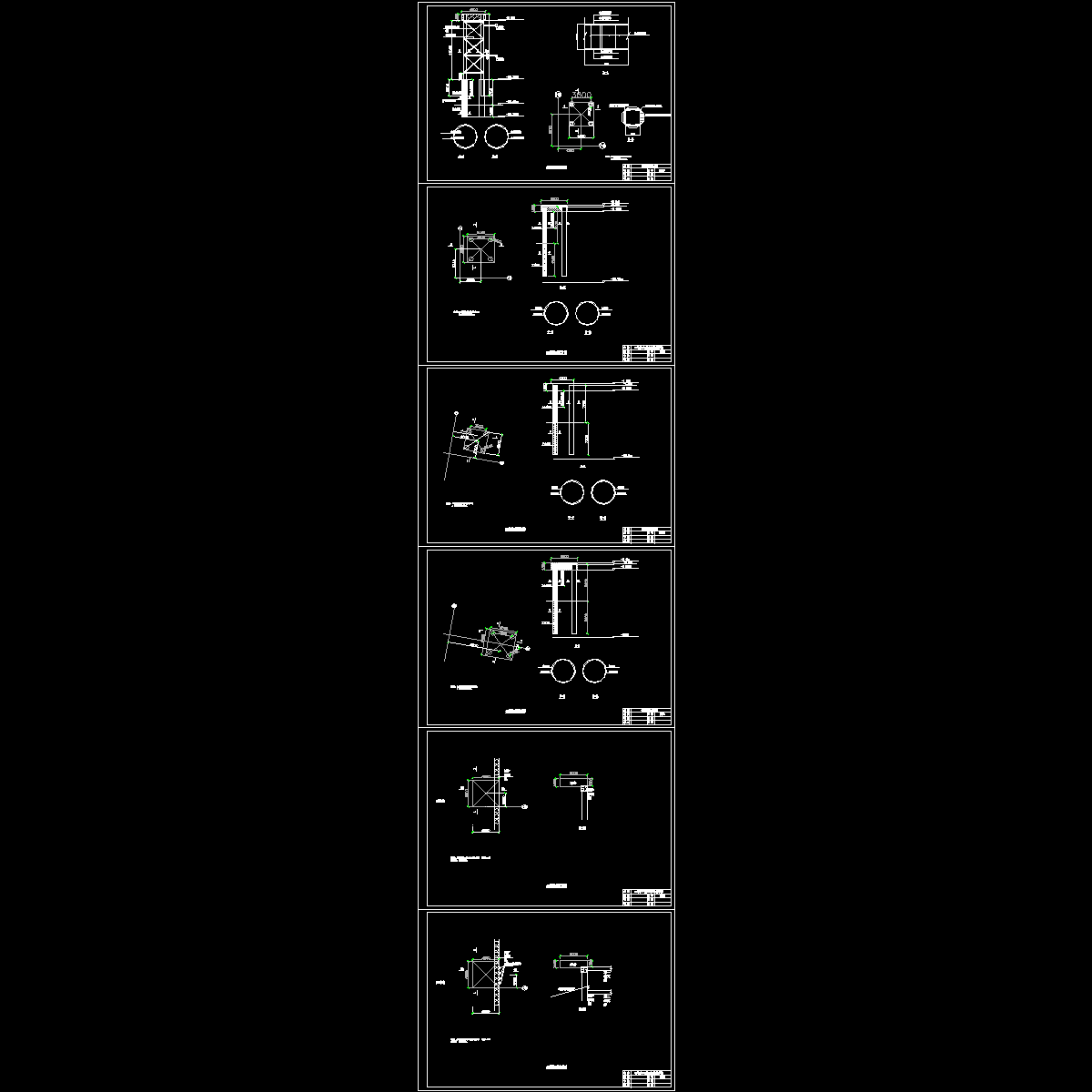

  • 6#塔吊基础设计图.dwg
