10万级保健品车间净化空调设计CAD施工图纸

该附件为 10万级保健品车间净化空调设计图

主要内容：

1.该资料空调部分主要包括：洁净式空调机、高效送风装置、排风系统及冷却水系统的安装，风管系统的制作、安装、保冷。保健食品软胶囊生产车间洁净度为10万级，空调设计参数：温度 18～26℃，相对湿度 45～65%；

2、空调净化系统为：水冷洁净式空调机自带冷源，由蒸汽加热加湿，空调机(包括初、中效过滤器)+末端静压箱高效送风口；工作班时开动空调机向净化工作区送风以满足其恒温恒湿，换气次数，维持其正压要求；

3、局部排风：煮胶间设局部中效排风系统 P-3，当生产时以排除热量；

4、全排风：洗涤间设中效全排风系统P-1。洗丸间为防爆间，设中效全排风系统P-2；

5、臭养消毒：系统K—1采用臭养消毒，当消毒时，空调系统必须运作，同时关闭排风系统及关闭新风阀；

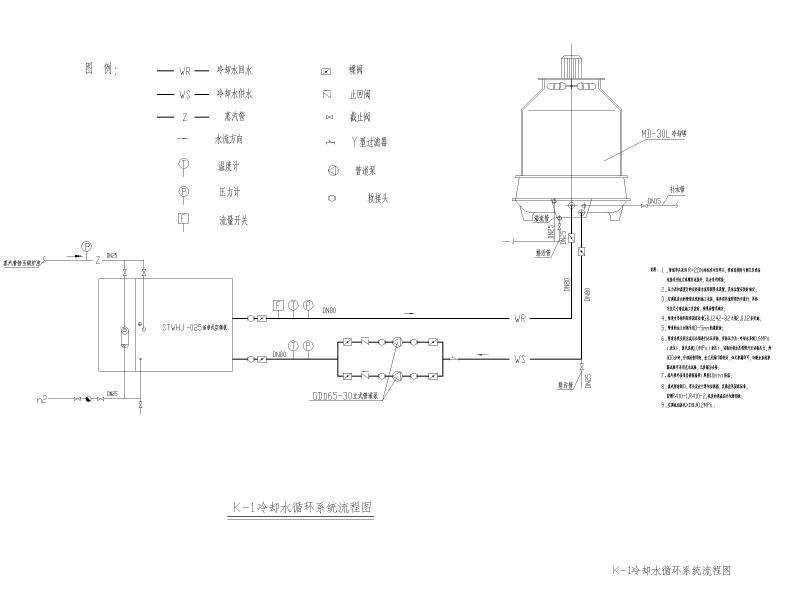

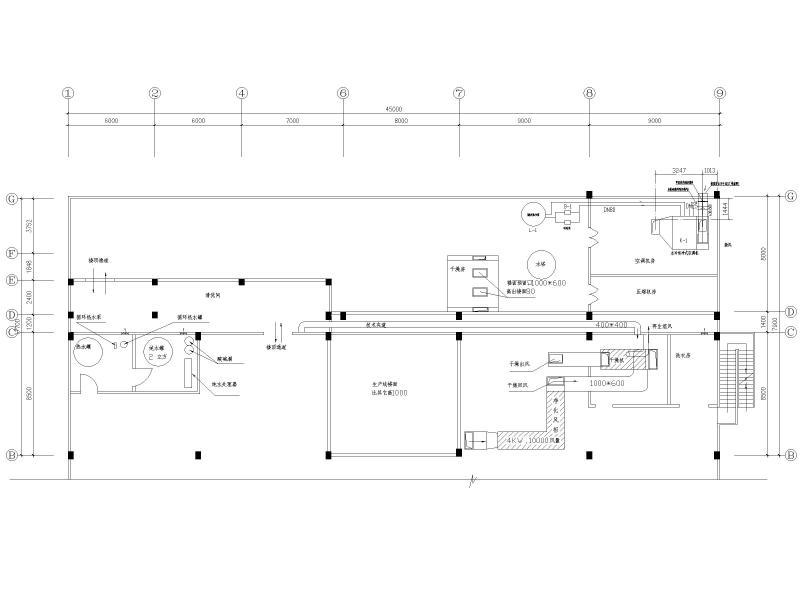

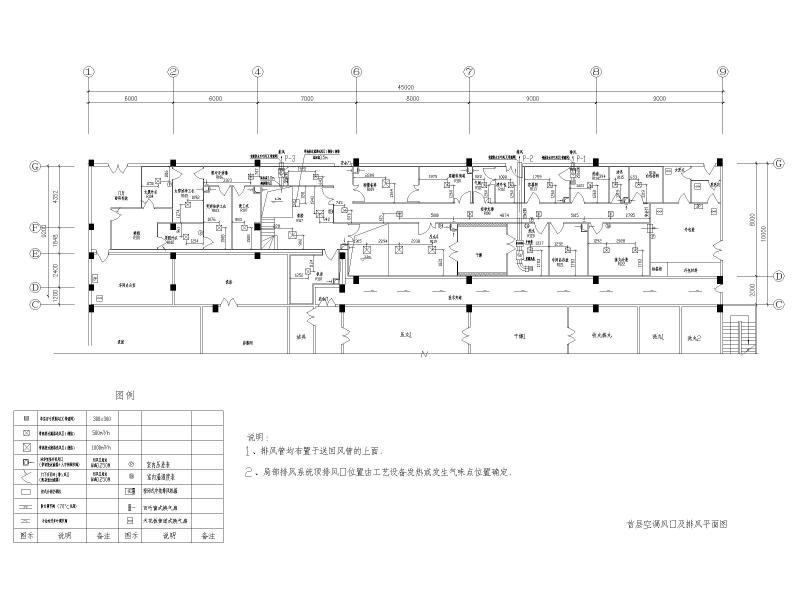

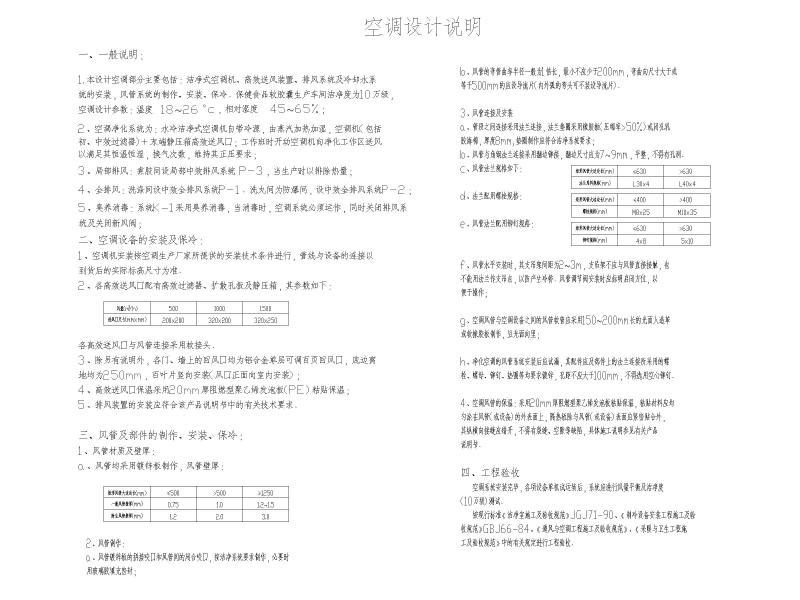

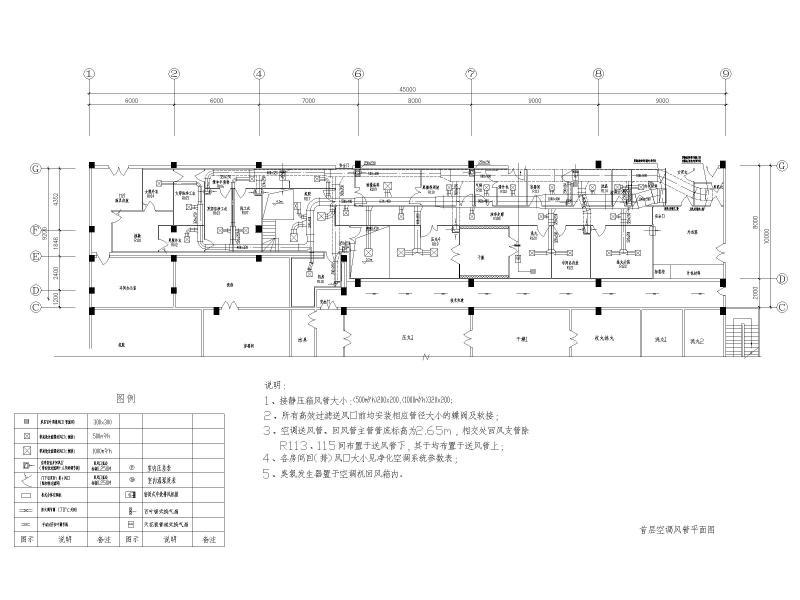

图纸展示：
