市儿童医院制剂室空调改造工程_CAD

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计内容:通风,洁净
  • 送风方式:侧面送风
  • 项目所在地:吉林
该附件为 儿童医院制剂室空调改造工程

主要内容:
本图包括空调通风、照明、彩钢板维护工程。
根据业主提供平面图要求,以下房间为30万级洁净区:称量调剂、膏剂分装、煎药分装、混合制粒、干燥、颗粒暂存、冲剂分装、气闸、缓冲。其它房间为舒适区;卫生间不设回风。粉碎、称量调剂、混合制粒房间设排风柜。洗药、煎药、干燥房间须排湿热。排风出口做鹅颈弯头,防止空气倒灌。彩钢板600mm宽缓冲走廊,设b600×h800检修门两个/层;吊顶每层开人孔一个,便于通风检修。

内容展示:

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

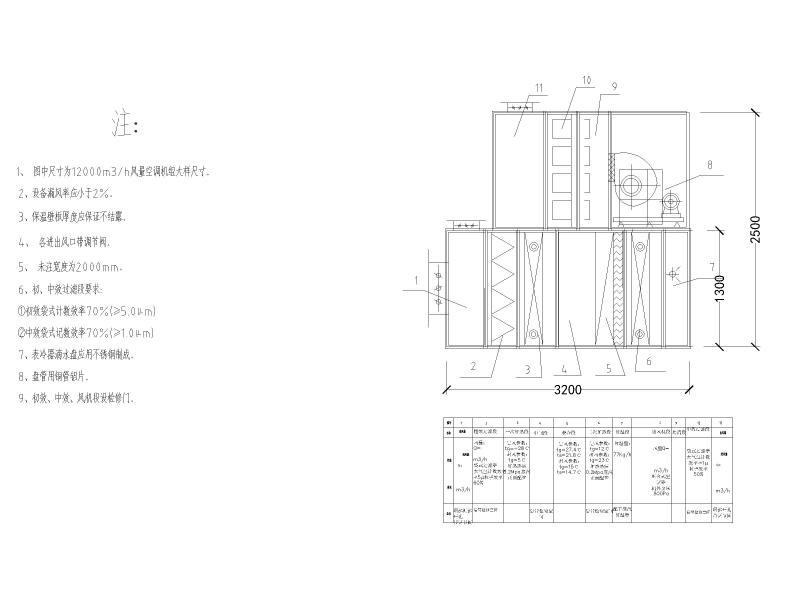

  • 空调改造工程 - 1
    空调改造工程 - 1

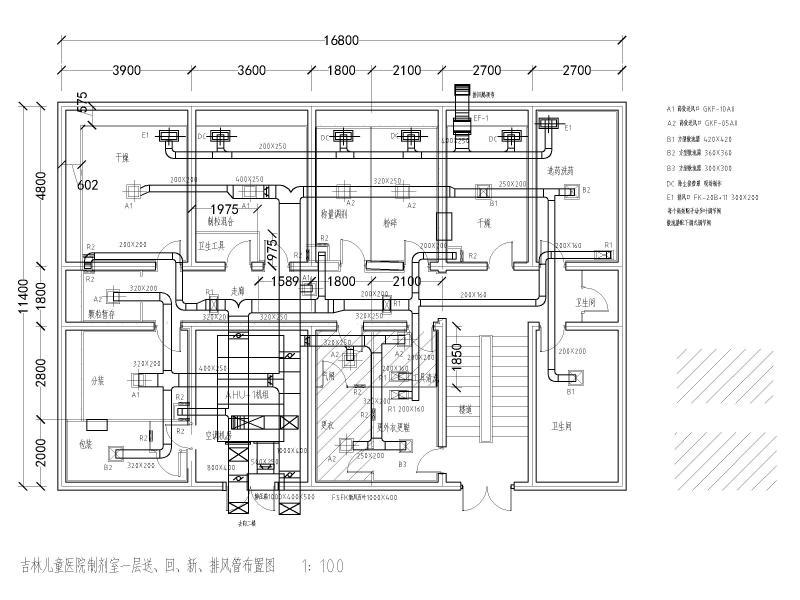

  • 空调改造工程 - 2
    空调改造工程 - 2

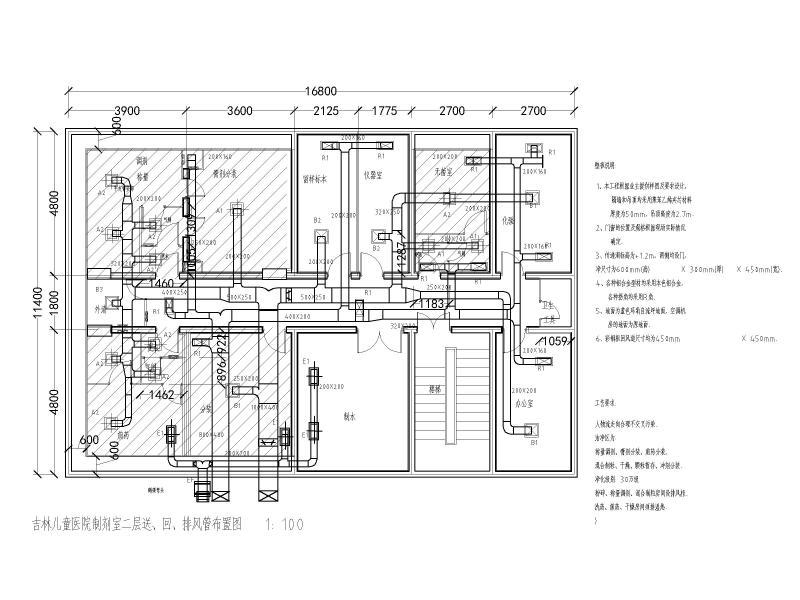

  • 空调改造工程 - 3
    空调改造工程 - 3

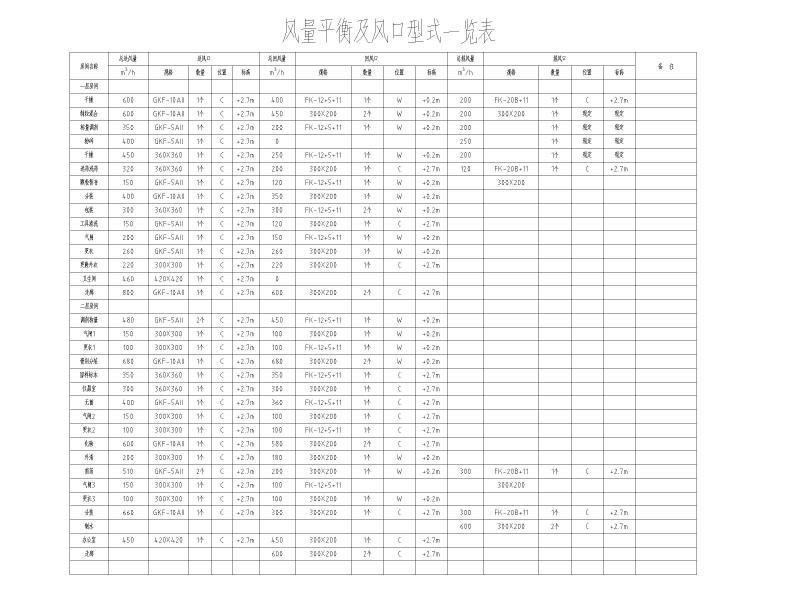

  • 空调改造工程 - 4
    空调改造工程 - 4
以上是部分截图,请下载附件后查看完整高清内容
