工厂备件库电气施工CAD图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：803平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：防雷接地
  • 负荷等级：三级
  • 防雷等级：第二类
  • 火灾保护分级：二级
  • 接地方式：TN-S
  • 项目所在地：江苏
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为工厂备件库 电气施工图 。

概况：
该项目为江苏某材料公司备件库，属化工企业仓储装置。
总建筑设计面积：803平方米
建筑高度：6.2米
火灾危险性类别：丁类
建筑耐火等级：二级
主要结构类型：排架结构
环境特性：根据相关专业条件，本装置属于正常环境。
电气设备选择：本装置电气设备防护等级按不低于IP54选型，防腐等级按照室内不低于F1,室外不低于WF1选型。

设计范围：
照明、插座系统；
建筑物防雷、接地系统及安全措施；
火灾报警系统；
配电系统。

部分图纸摘录：
火灾报警平面图

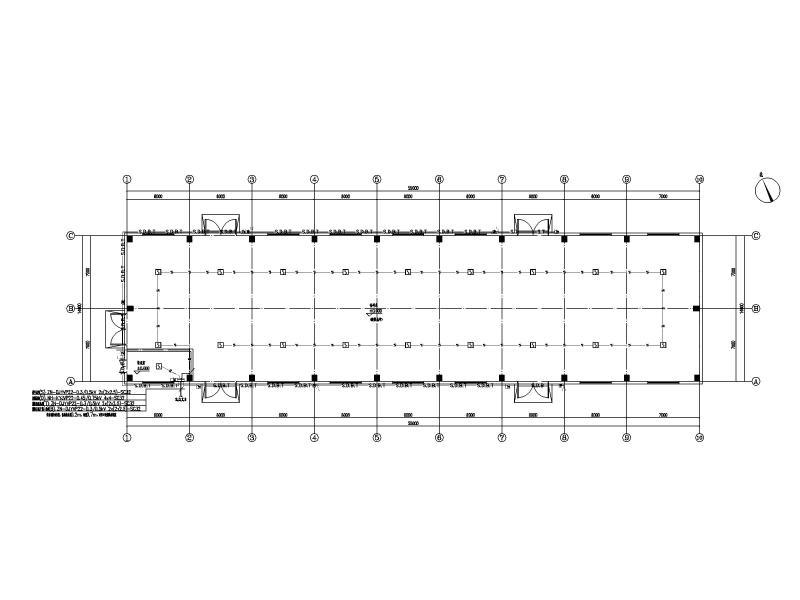

照明平面图
配电系统图

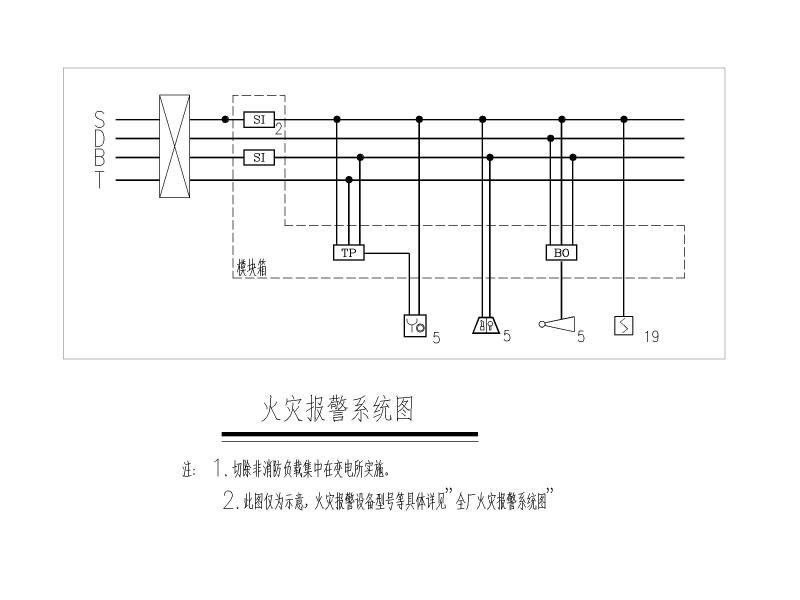

火灾报警系统图

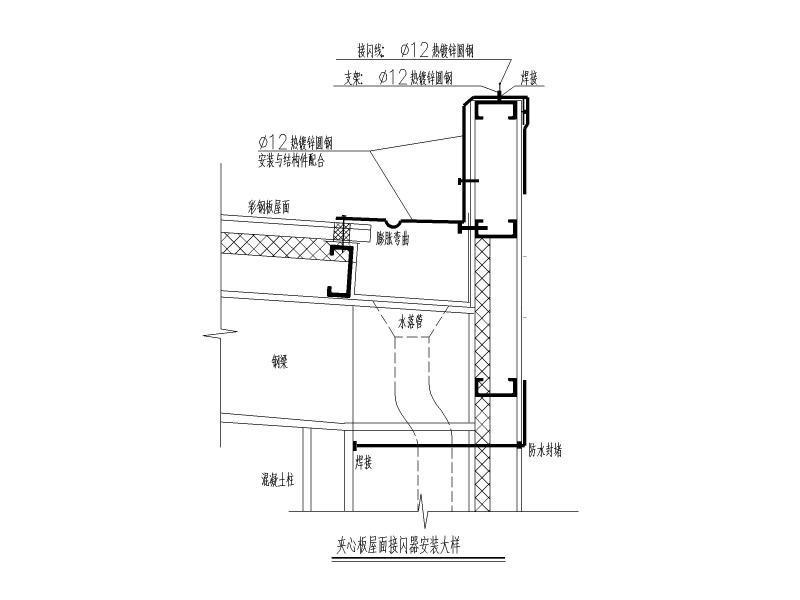

夹心板屋面接闪器安装大样



利用基础作为接地极示意图



以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 工厂电气图纸 - 1
    工厂电气图纸 - 1
  • 工厂电气图纸 - 2
    工厂电气图纸 - 2
  • 工厂电气图纸 - 3
    工厂电气图纸 - 3
  • 工厂电气图纸 - 4
    工厂电气图纸 - 4
  • 工厂电气图纸 - 5
    工厂电气图纸 - 5
  • 工厂电气图纸 - 6
    工厂电气图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
