住宅小区带地库电气施工CAD图纸

附件详情:

该项目为住宅小区项目,包括地下室车库及住宅楼。该资料包含:住宅建筑面积67297.12平方米,地下室部分建筑面积13052.37平方米。图纸内容包含:设计说明、主要设备及材料表、配电房平面布置图、10KV高压系统图、变压器系统图、 竖向配电干线 系统图、地下室应急照明及普通照明箱接线图、地下室消防潜污泵、防火卷帘配电箱接线图、消防泵,喷淋泵,生活泵配电箱接线图、商铺电表箱接线图、 照明平面图 、照明配电平面图、动力、干线平面图、基础接地平面图、弱电设计说明及主要材料表、消防报警系统图、弱电干线及消防报警平面图、 弱电平面图 、竖向系统图等。参考图纸:39张。图纸类型:DWG。


图纸展示:

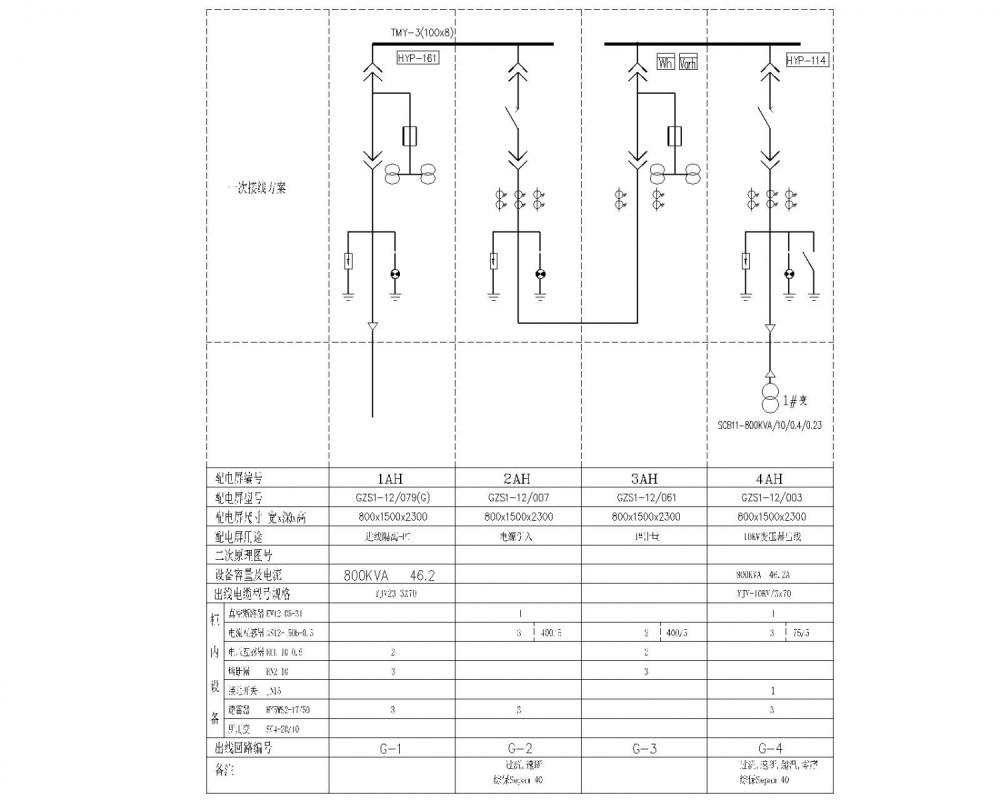

10KV高压配电系统图

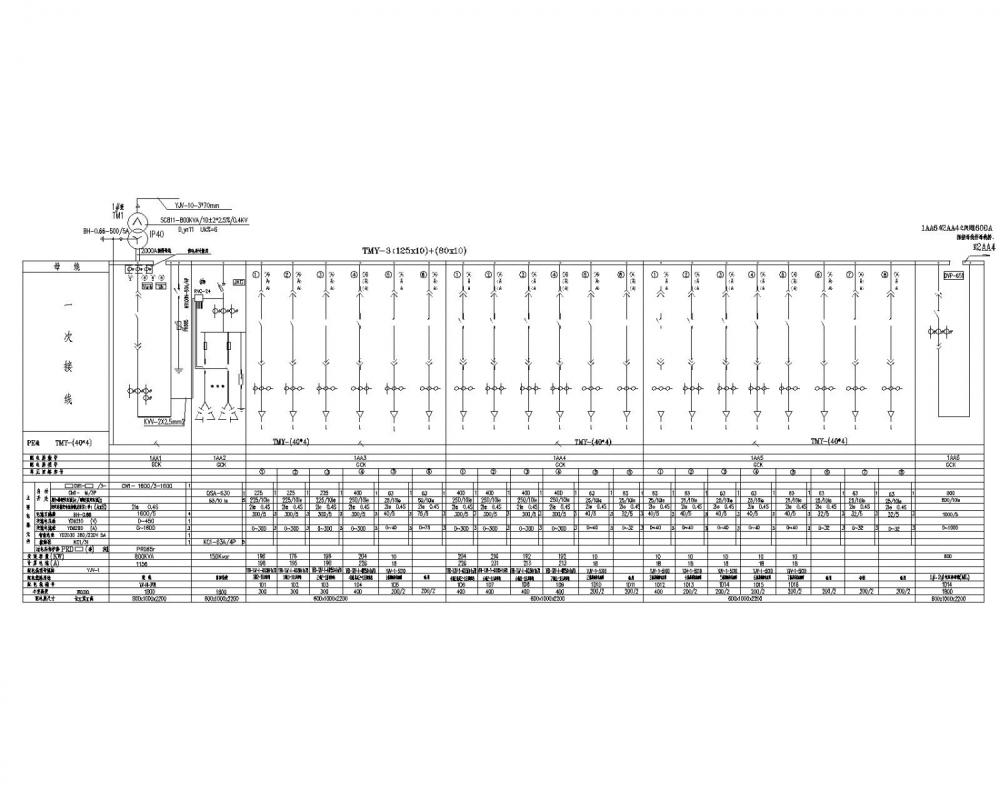

变压器系统图

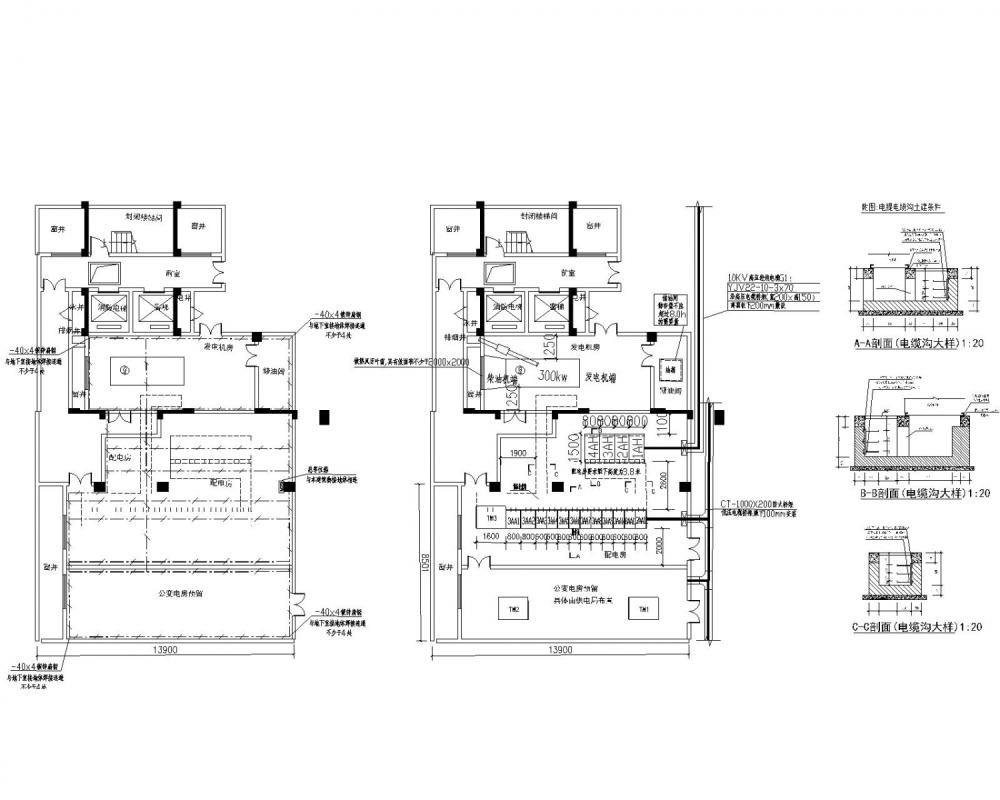

配电房平面布置图

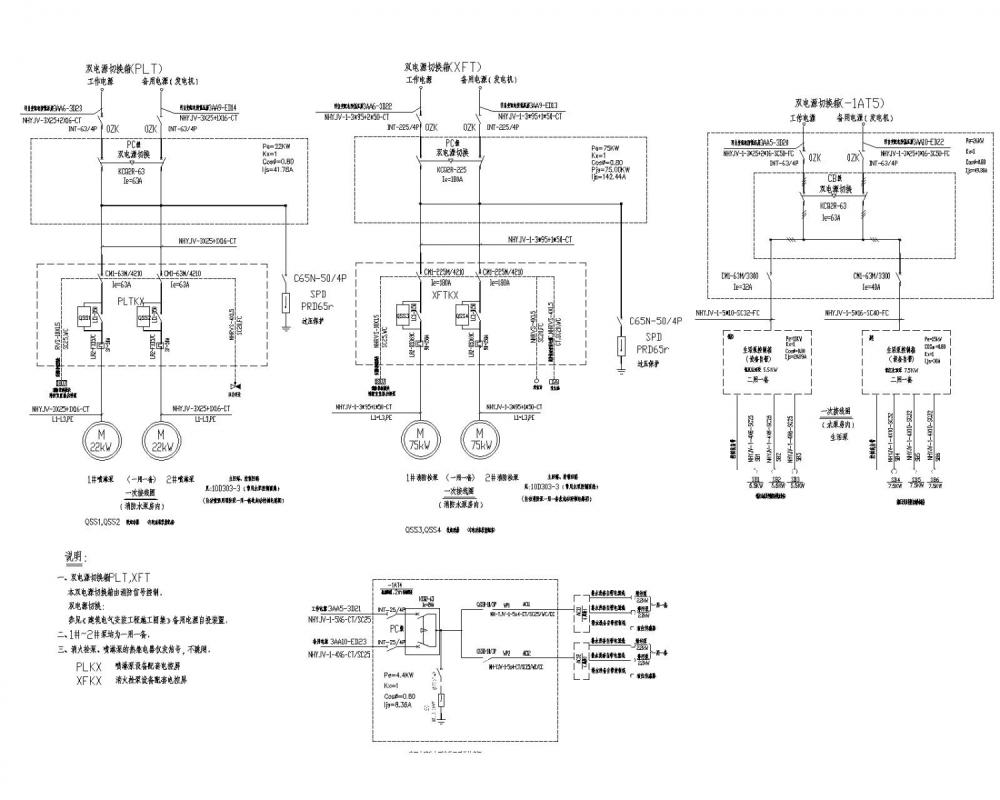

配电系统图

弱电系统图

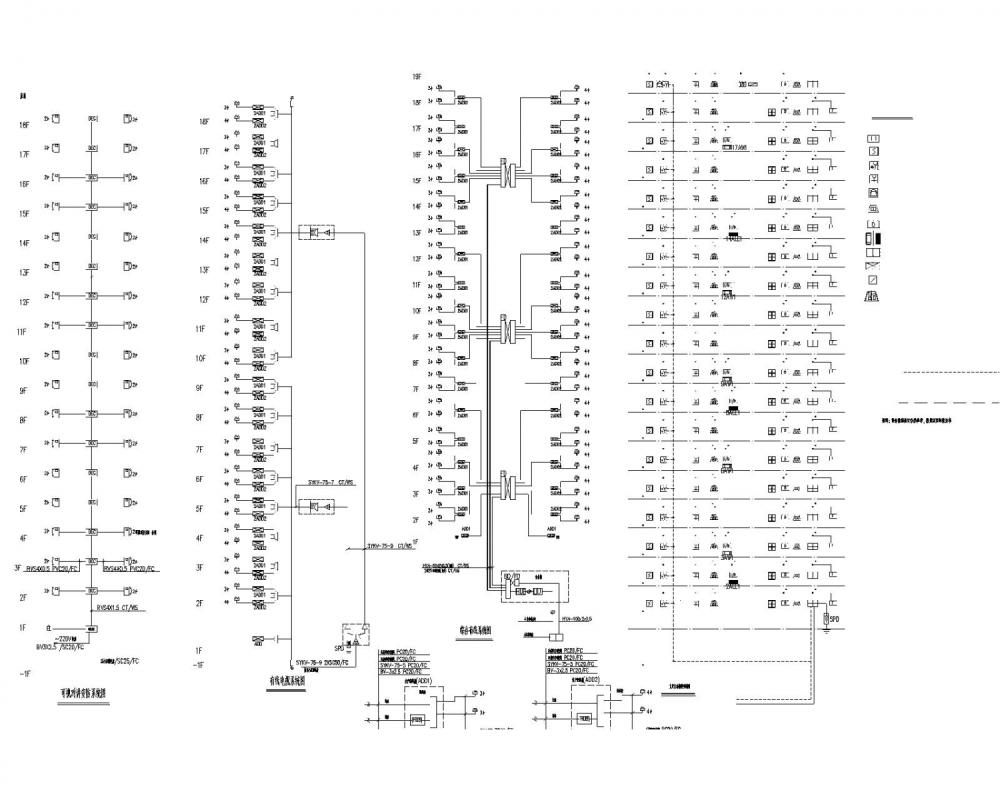

竖向系统图

照明平面图




以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 住宅小区电气 - 1
    住宅小区电气 - 1
  • 住宅小区电气 - 2
    住宅小区电气 - 2
  • 住宅小区电气 - 3
    住宅小区电气 - 3
  • 住宅小区电气 - 4
    住宅小区电气 - 4
  • 住宅小区电气 - 5
    住宅小区电气 - 5
  • 住宅小区电气 - 6
    住宅小区电气 - 6
  • 住宅小区电气 - 7
    住宅小区电气 - 7
以上是部分截图,请下载附件后查看完整高清内容
