超高层大厦弱电智能化系统及大样CAD施工图纸

该附件为超高层大厦弱电智能化系统及大样图。

概况：

该项目为广东深圳某大厦，部分物业出租。功能集办公、会议、商务、商业、餐饮、员工活动、停车等功能。其中地下4层至地下1层为汽车库及设备用房，地下1层局部设有商铺，1至6层裙房为大堂、商业、会议室、食堂、通讯机房等，塔楼分2栋，7~45层塔楼区域均为办公空间，北塔楼称1#楼，为中海油系统自用，南塔楼称2#楼，部分为自用，部分出租。15层、31层为避难层。

设计范围：

计量管理系统；车位引导系统；有线电视系统；

投影仪；会议系统；建筑设备监控系统；

防雷及接地系统；机房环境系统；防盗报警系统；

公共广播系统；门禁系统；UPS系统；信息发布系统；监控摄像系统。

部分图纸摘录：

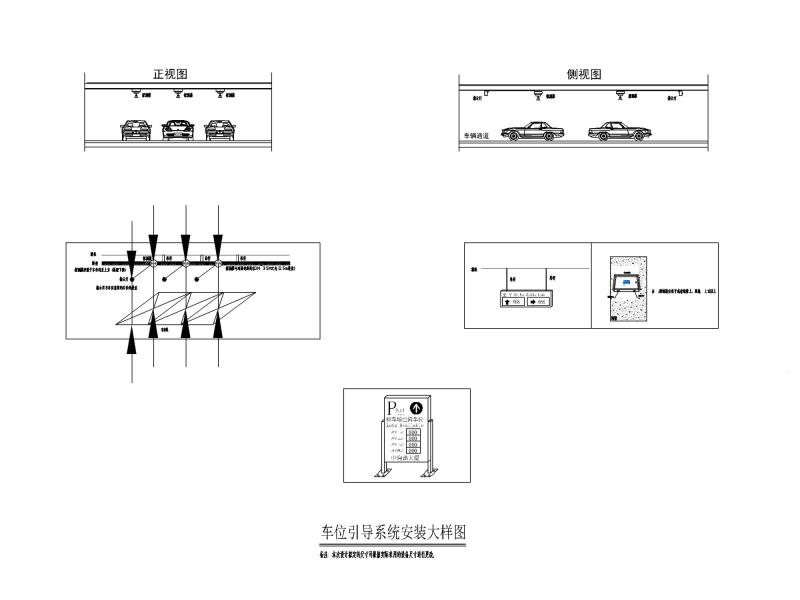

车位引导系统安装大样图

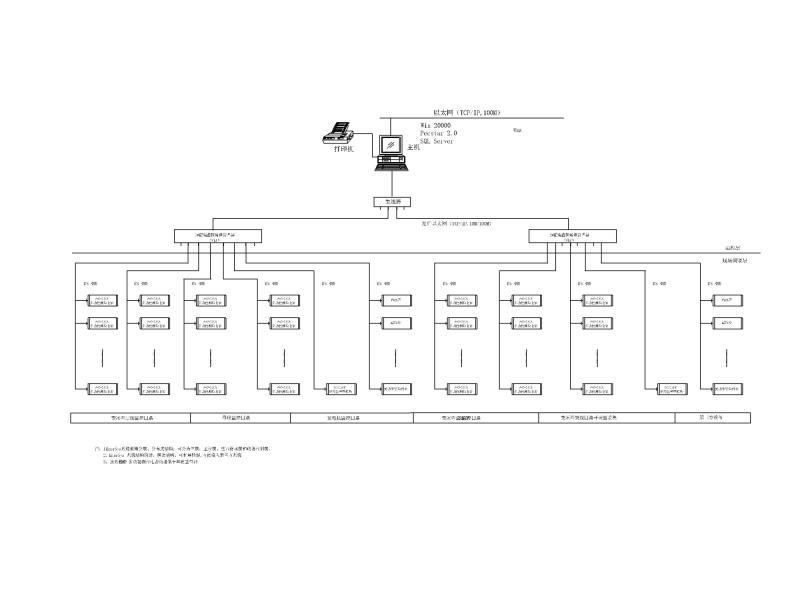

电力监控系统图

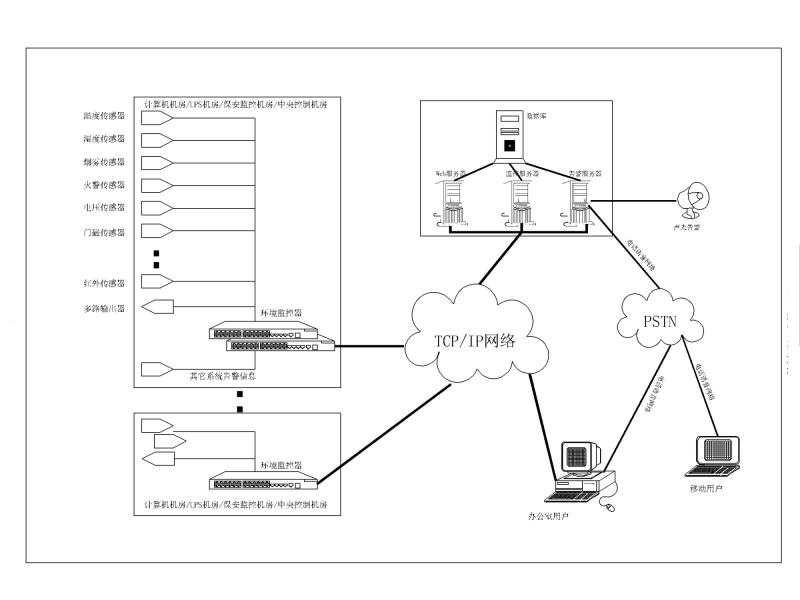

机房环境系统图

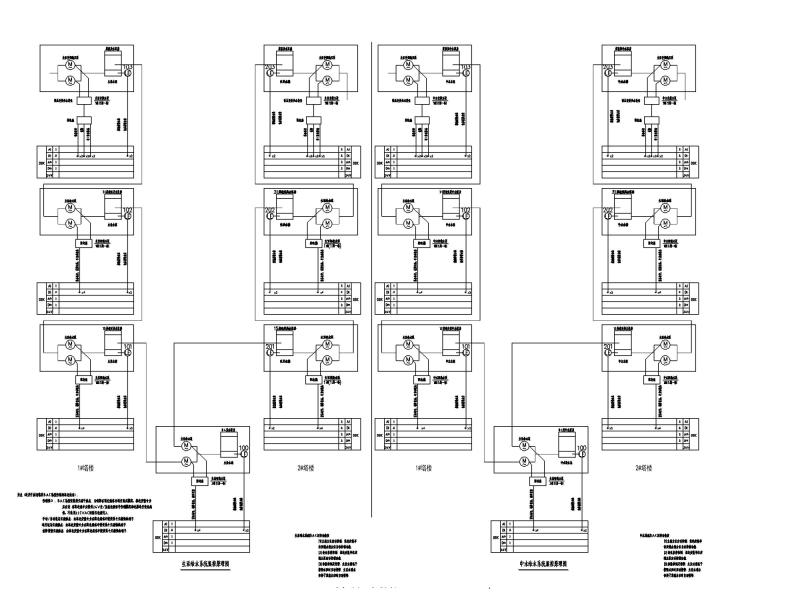

监控设备安装原理图

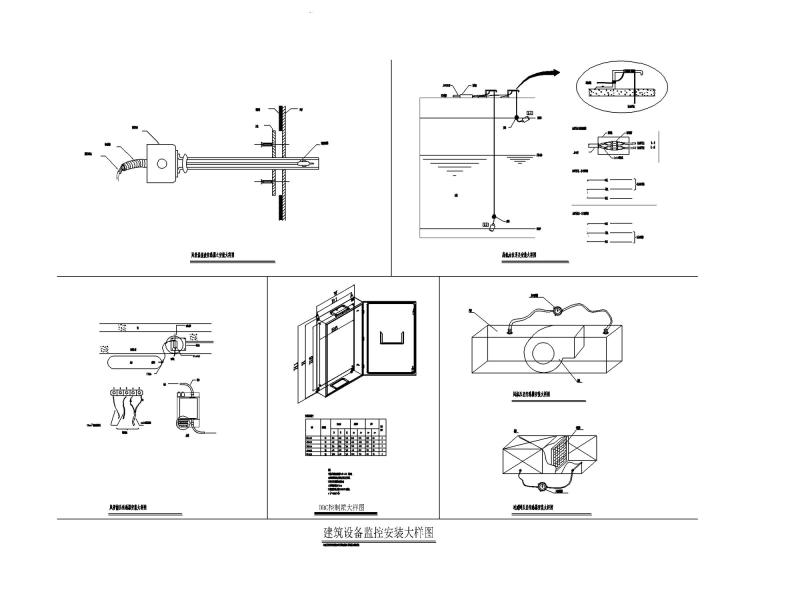

建筑设备监控大样图

接地大样图

摄像机安装大样图

生活水、中水、空调计量管理系统图
