27层综合大厦弱电智能化专项CAD施工图纸

  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:71434.28平方米
  • 建筑地上层数:27层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 地下室用途:车库
  • 项目所在地:山西
  • 弱电设计:火灾自动报警系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统,会议系统,信息网络系统,智能化集成,机房工程,呼应信号及信息显示,其它

概况:
该项目是山西某大厦项目,此大厦集合商业、银行、办公为一体。该项目建筑设计结构形式为框架-核心筒结构。基础形式为桩承台。 建筑物共计地下两层,地上二十七层,建筑总高度为99.90m。总建筑面积71434.28m,建筑设计使用年限为50年,抗震设防烈度为8度。该项目为一类高层综合楼:屋面防水等级为二级,地下工程防水等级为一级。地上耐火等级一级,地下耐火等级为一级。地下车库属于中型Ⅱ类停车库。

设计范围:
火灾自动报警系统;安全技术防范系统;有线电视和卫星电视接收系统;
广播、扩声与会议系统;呼应信号及信息显示系统;建筑设备监控系统;
计算机网络系统;通信网络系统;综合布线系统;智能化系统集成;
机房工程;其他建筑电气系统。

部分图纸摘录:

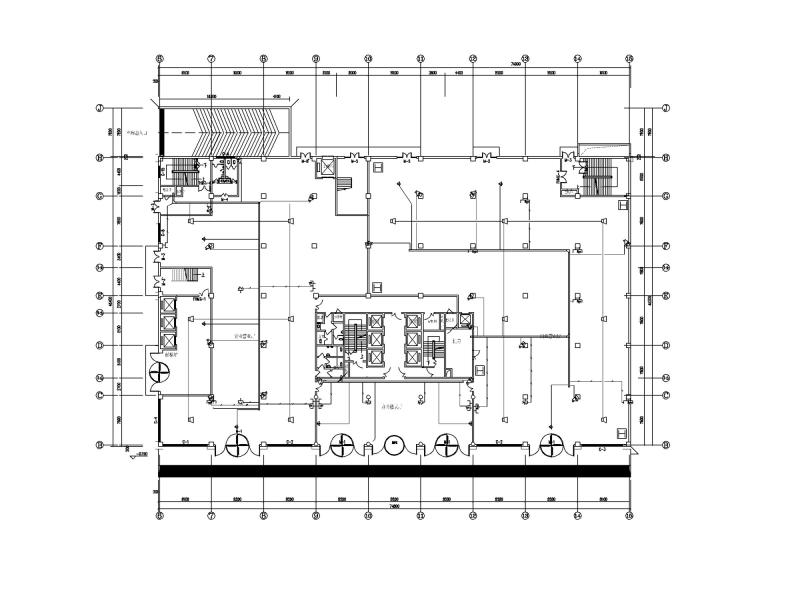

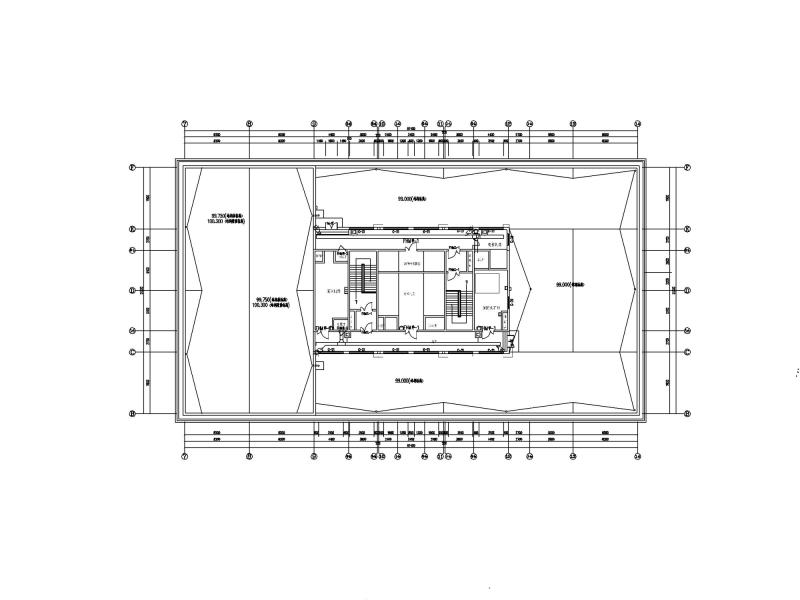

电梯机房、水箱间监控、广播音响平面图

监控、广播、联通三合一平面图

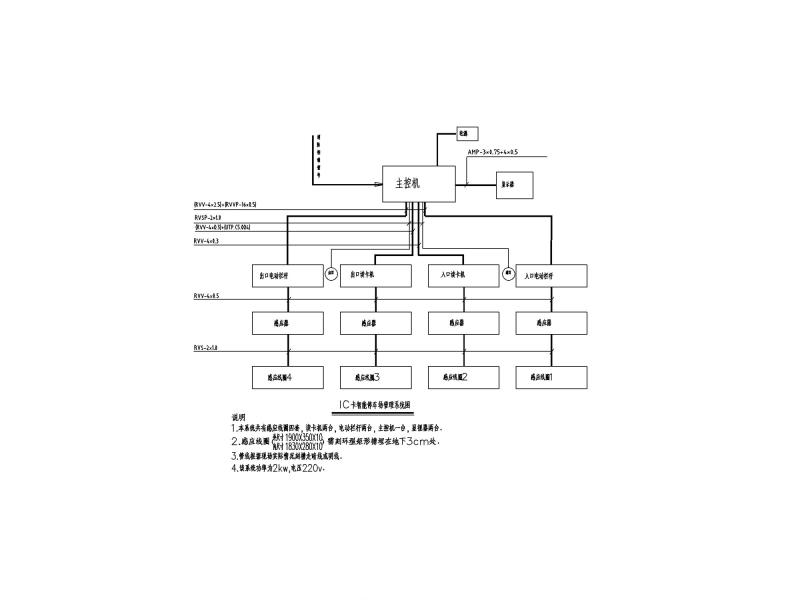

IC卡智能停车场管理系统图

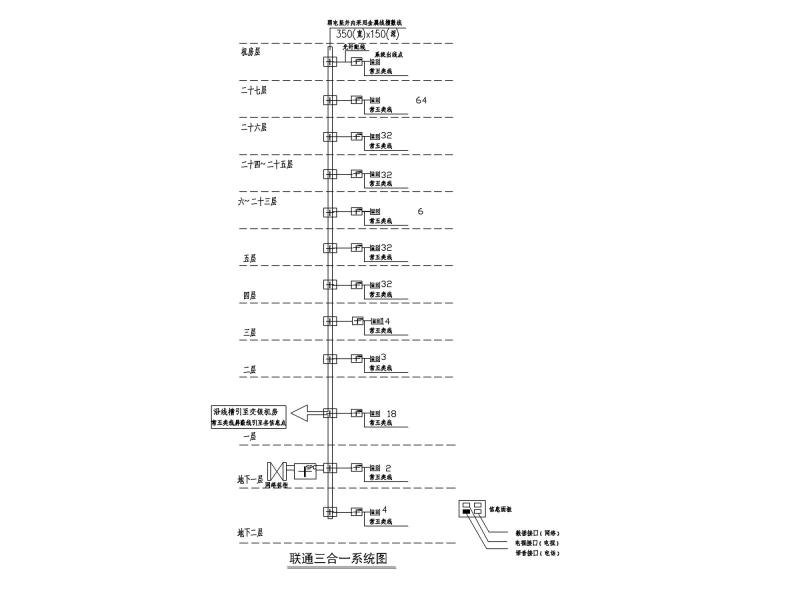

联通三合一系统图

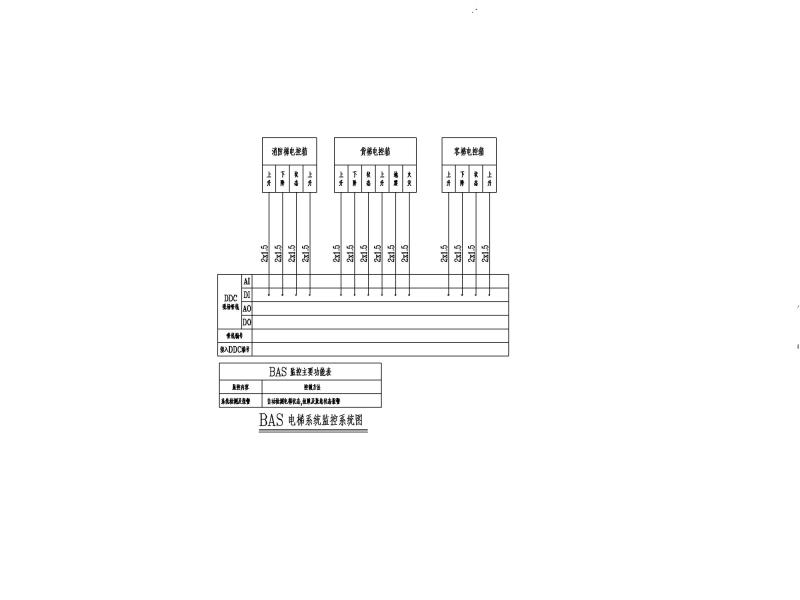

BAS电梯系统监控系统图
燃气自动抄表系统图
独立性出入口控制图

电话系统图


有线电视系统图
智能化物业管理系统图

图纸内容全览
