框架结构办公楼建筑、结构全套设计CAD图纸

附件详情

该项目为三层(局部四层)框架结构,房屋总高度为15.40米。图纸28张,包括:建筑图纸、 结构设计说明 、基础布置图、桩位布置图、结构平面图、板配筋平面图、柱配筋详图及 节点详图 等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

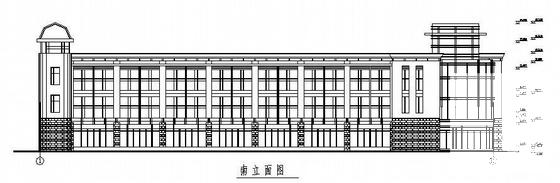

  • 办公楼全套设计图纸 - 1
    办公楼全套设计图纸 - 1

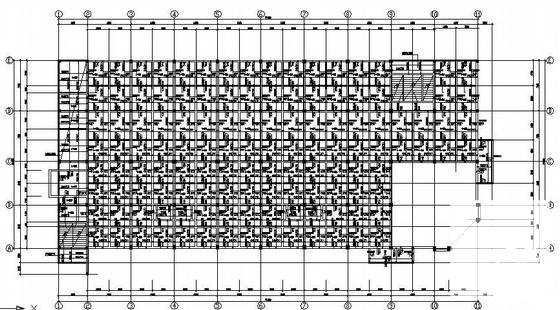

  • 办公楼全套设计图纸 - 2
    办公楼全套设计图纸 - 2

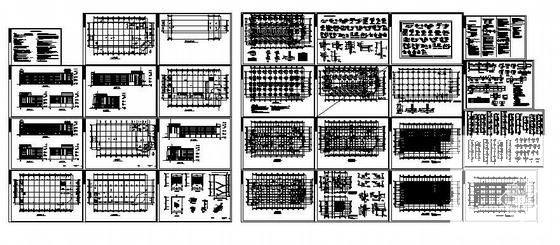

  • 办公楼全套设计图纸 - 3
    办公楼全套设计图纸 - 3

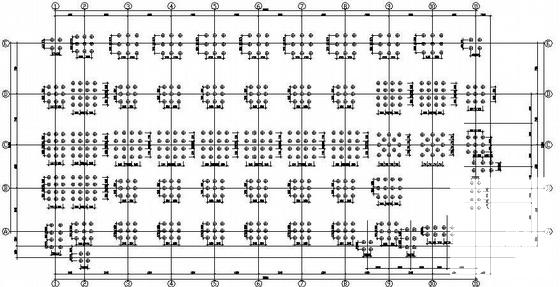

  • 办公楼全套设计图纸 - 4
    办公楼全套设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
