18层办公楼幕墙结构设计CAD施工大样图

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 地上层数:18层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:62张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙,金属幕墙,石材幕墙
  • 幕墙支承结构:点支承幕墙
  • 玻璃幕墙:全隐框,点支承
  • 金属幕墙:铝塑复合板

附件详情

某办公楼幕墙结构设计图(含幕墙计算书、热工计算书)
该资料为:某办公楼幕墙结构设计图(含幕墙计算书、热工计算书)
该资料包含:
设计总说明、立面展开图、平面图、机房层平面图、门窗表、大样图、 节点图 、开启扇组装图、粘玻璃框组装图、玻璃幕墙零件加工图、铝型材截面图、型钢截面图共62张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

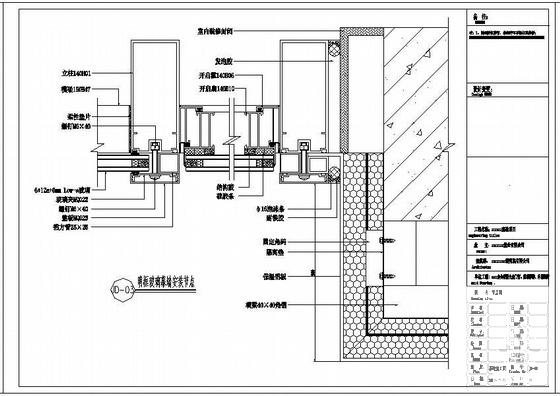

  • 办公楼结构大样 - 1
    办公楼结构大样 - 1

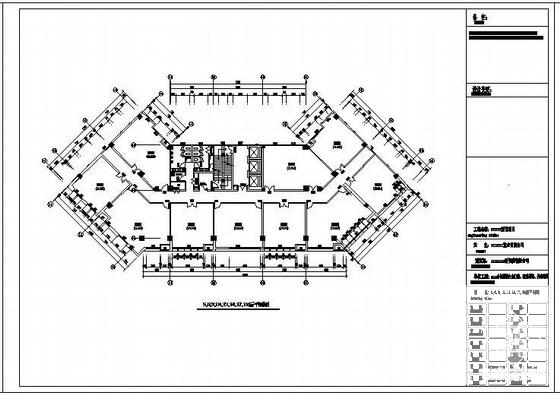

  • 办公楼结构大样 - 2
    办公楼结构大样 - 2

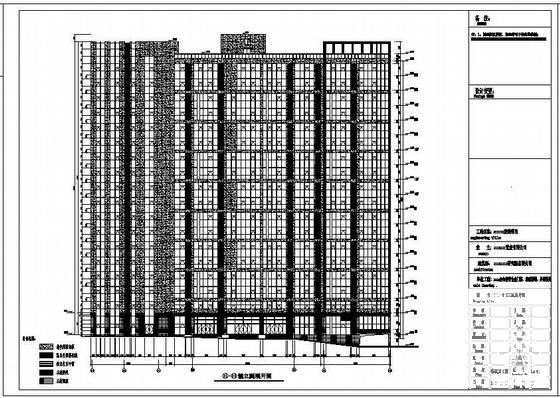

  • 办公楼结构大样 - 3
    办公楼结构大样 - 3

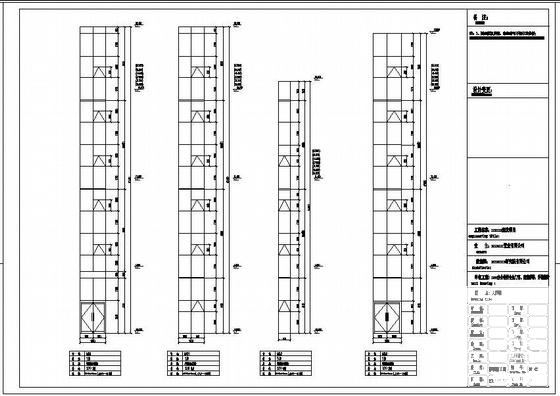

  • 办公楼结构大样 - 4
    办公楼结构大样 - 4
以上是部分截图,请下载附件后查看完整高清内容
