[学士]某中学教学楼毕业设计(含计算书,建筑、结构图)
该资料为黑龙江八一农垦大学学士学位论文
该工程是中学教学楼,总建筑面积为6196.98平方米,该工程所处地质地震区烈度为7度,场地土为二类,场地基本特征周期为一区。本建筑的体型采用矩形结构,本教学楼采用内廊式建筑结构形式,两侧房间以自然采光为主,局部突出部分为楼梯,1~5的层高均为3.9m。
共68页。
建筑图包括:总平面图,平面图,立面图,剖面图和左侧立面图,剖面和节点图等共7张图纸。
结构该资料包含:基础的配筋图,结构布置图,楼板配筋图,梁的配筋,柱的配筋图,楼梯的配筋,结构的节点详图共7张图纸。

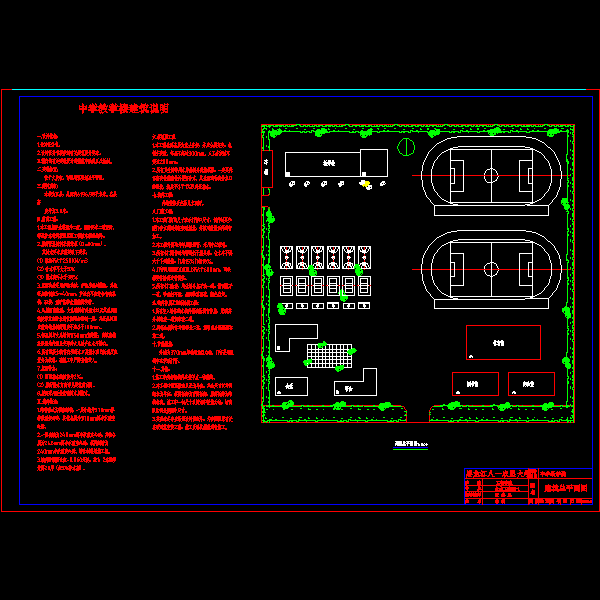

c1总平面图.dwg
c1总平面图.dwg

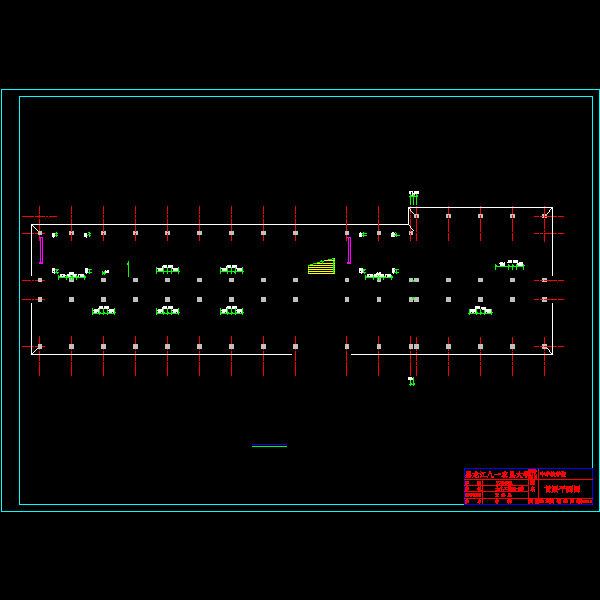

c2首层平面图.dwg
c2首层平面图.dwg

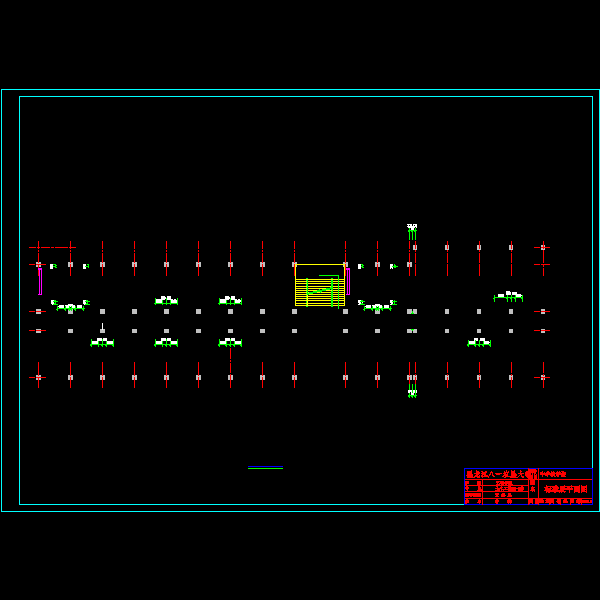

c3标准层平面图.dwg
c3标准层平面图.dwg

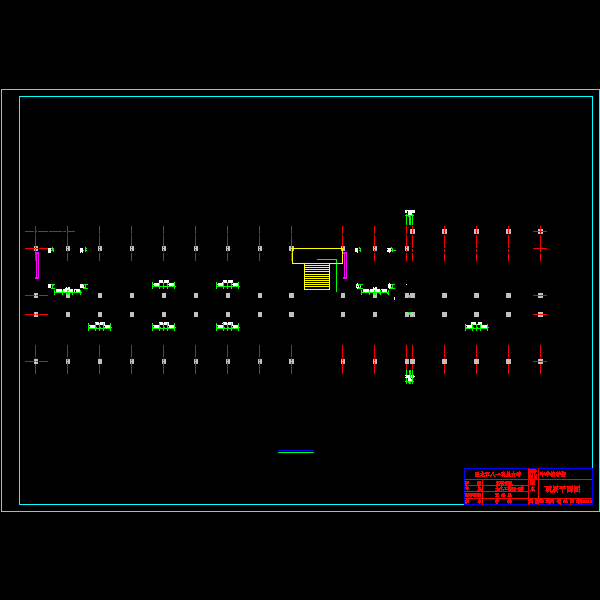

c4顶层平面图.dwg
c4顶层平面图.dwg

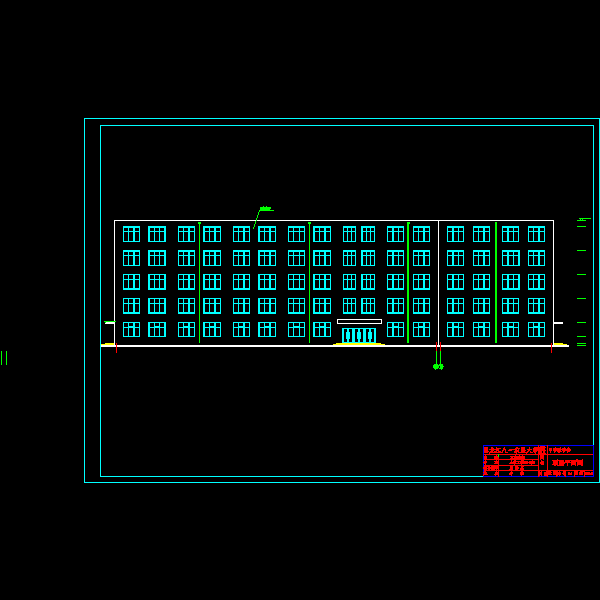

c5正立面图.dwg
c5正立面图.dwg

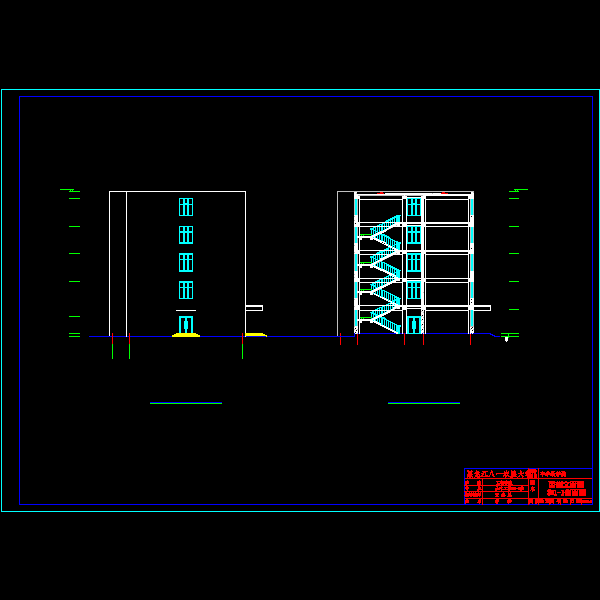

c61-1剖面图和左侧立面图.dwg
