单层砖混结构开闭所土建施工CAD大样图2015
-
建筑类别：其他
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：砌体结构
-
基础形式 ：条形基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.45kN/平方米
-
雪压：0.40kN/平方米
-
参考图纸：13张
-
设计年代：近代
该附件是
单层砖混结构开闭所土建施工图
，出图时间是11月。
附件内含：
结构设计说明
、建筑设计说明、质量防止通病措施、开闭所建筑平面布置图、预埋件布置图、电缆沟布置图、屋面排水图、建筑立面图、建筑剖面图、基础平面图、梁柱配筋图、电缆沟详图、构造柱大样图等，cad格式，共计图纸13张。

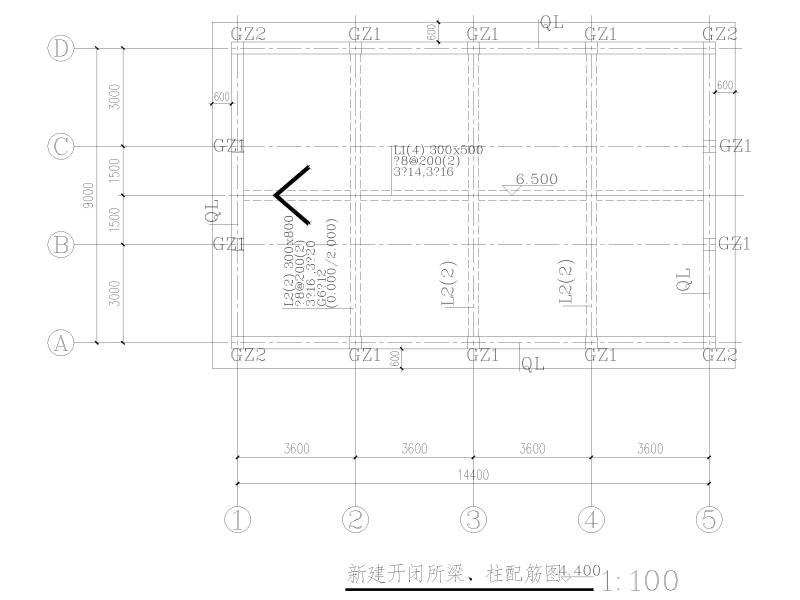

开闭所梁柱配筋图

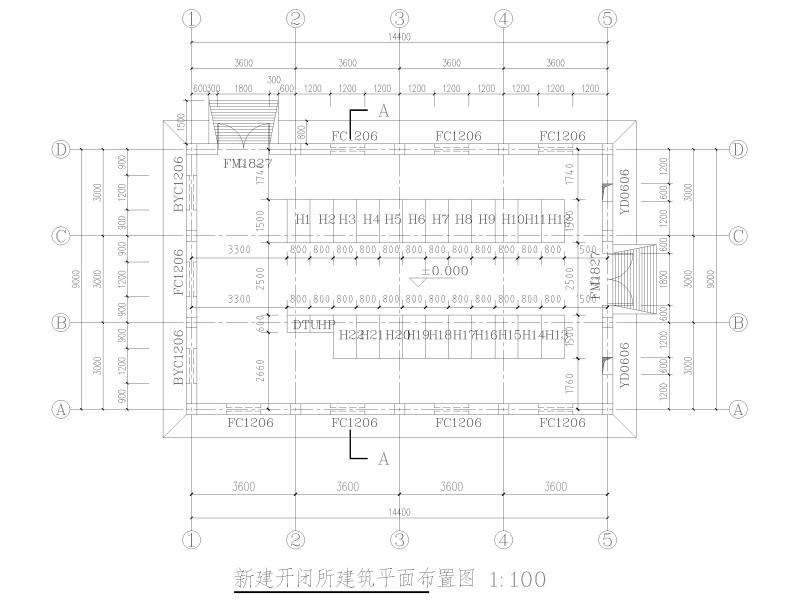

开闭所建筑平面布置图

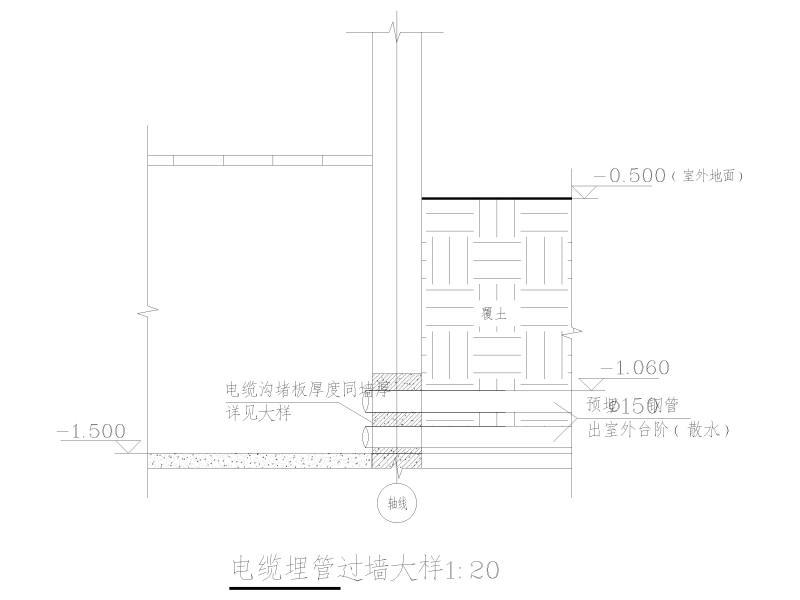

电缆埋管过墙大样

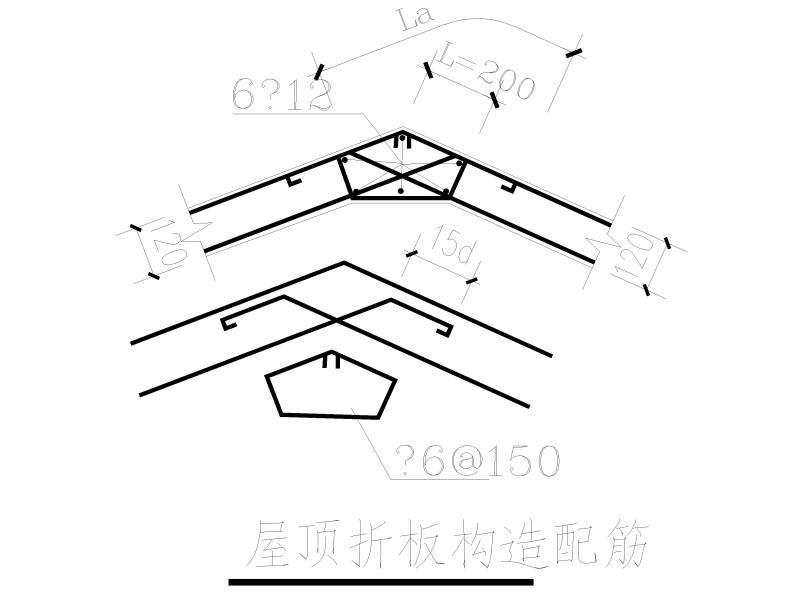

屋顶折板构造配筋
