办公楼工程冬季施工方案(测温孔布置CAD图纸)

附件详情

  • 1.编制依据 3
  • 2.项目概要 3
  • 3.施工部署 4
  • 3.1施工准备 4
  • 3.2现场准备 4
  • 3.3冬施组织管理 5
  • 4.冬期施工技术措施 5
  • 4.1 钢筋工程 5
  • 4.2模板工程 6
  • 4.3 混凝土工程 8
  • 4.4防水工程 12
  • 4.5土方工程 13
  • 5.冬期施工混凝土 质量通病 防范 15
  • 5.1混凝土板墙早期受冻现象 15
  • 5.2冬施混凝土风裂和温度裂缝 15
  • 5.3加强文明施工管理 16
  • 6.质量保证措施 16
  • 6.1冬施领导小组 16
  • 6.2 加强冬施管理 17
  • 7.环保措施 20
  • 7.1防止大气污染 20
  • 7.2防止水污染 20
  • 7.3防止噪声污染 20
  • 8.附表: 21
  • 8.1大气温度测温记录表 21
  • 8.2混凝土出罐测温记录表 22
  • 8.3混凝土入模测温记录表 22
  • 8.4冬期施工砼养护测温记录表 23
  • 8.5冬期施工砼测温孔布置图 24

附件详情

该项目总用地1.25万平方米,是一所以科研办公为主要功能的综合建筑,结构高度为北段28.05m,南段43.65m;建筑高度为北段28.95m,南段44.55m。主体结构采用现浇钢筋混凝土框架—剪力墙结构,主要剪力墙布置在楼梯、电梯核心筒及建筑物端部。
钢筋工程:负温下,随温度降低,钢筋屈服点σS和抗拉强度σb提高,塑性和韧性降低,钢筋冷弯、冷拉操作使钢筋有冷脆倾向,所以现场钢筋的冷拉调直和冷弯操作等工序安排在白天气温相对较高时进行,减少由于低温而对钢筋加工质量的影响,当温度低于-20℃时停止钢筋的冷拉和冷弯的加工。
该项目直径Φ18以上钢筋均采用直螺纹机械连接,其余采用绑扎,无焊接形式接头;负温条件,绑扎校正钢筋时,不得任意弯折钢筋而造成钢筋的脆裂,影响工程质量;钢筋加工按规范要求操作,在运输、吊装、加工过程尽量轻拿轻放,避免造成刻痕,撞击凹陷。
模板工程:地下结构部分模板形式为楼梯、电梯核心筒处剪力墙采用大钢模,其他剪力墙、基础及地梁采用中型钢模,框架柱、框架梁、板采用1.5厚木塑板;大模板保温时用聚苯板将竖肋和横肋全部封严,局部外露处固定草帘被,防止产生热桥,造成热损;中型钢模保温为满挂固定草帘被;混凝土楼板、基础底板采用塑料薄膜覆盖,上覆草帘被。
…………
混凝土工程:该项目混凝土全部采用商品混凝土,在冬施过程中采用综合蓄热法(掺化学外加剂的砼浇筑后,利用原材料加热及水泥水化热的热量,通过适当保温,延续砼冷却,使砼温度降到0℃或设计规定温度前达到预期要求强度的施工方法),为保证冬施混凝土工程质量,对混凝土加热、搅拌、运输、浇筑及养护做如下要求:冬施用于搅拌混凝土的砂、石、水泥均应保持正温,采用42.5普通硅酸盐水泥,水泥不得直接加热,最高水温不得超过80℃;骨料必须清洁,不得含有冰、雪等冻结物及易冻裂的矿物质,含泥量不得超过规定值。详见《混凝土施工方案》,拌合用水采用自来水。
温方法和要求:测温前先记录大气温度,然后按测温孔编号顺序测测温孔温度。测温时,取出棉球,将测温仪插入测温孔内,并用棉球堵住孔口,留置3~5min,然后读数,并记入测温记录表,取出测温仪,塞好棉球,并将阻燃草帘被盖好。每天记录大气最高、最低温度,询问气象信息台取得当天平均气温。

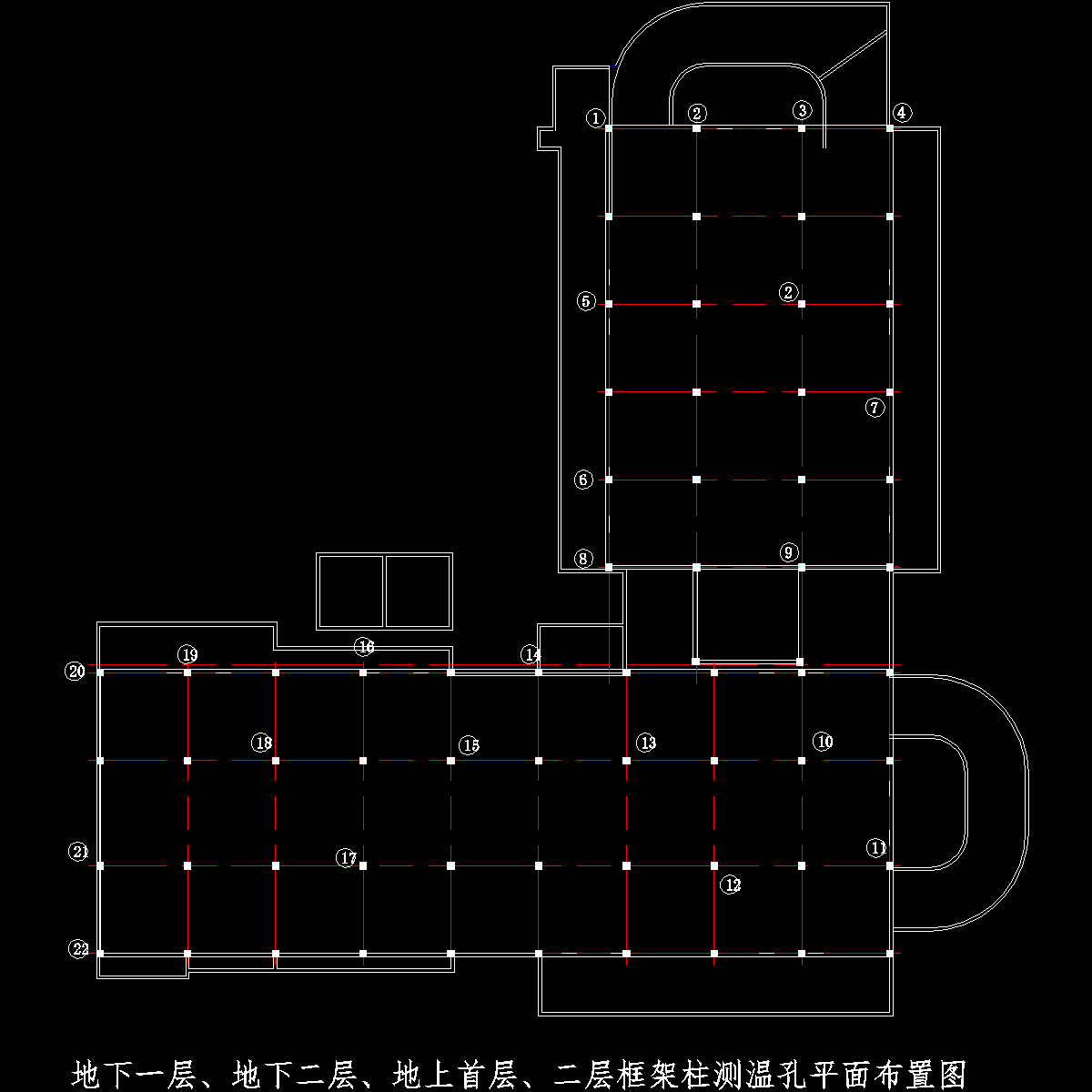

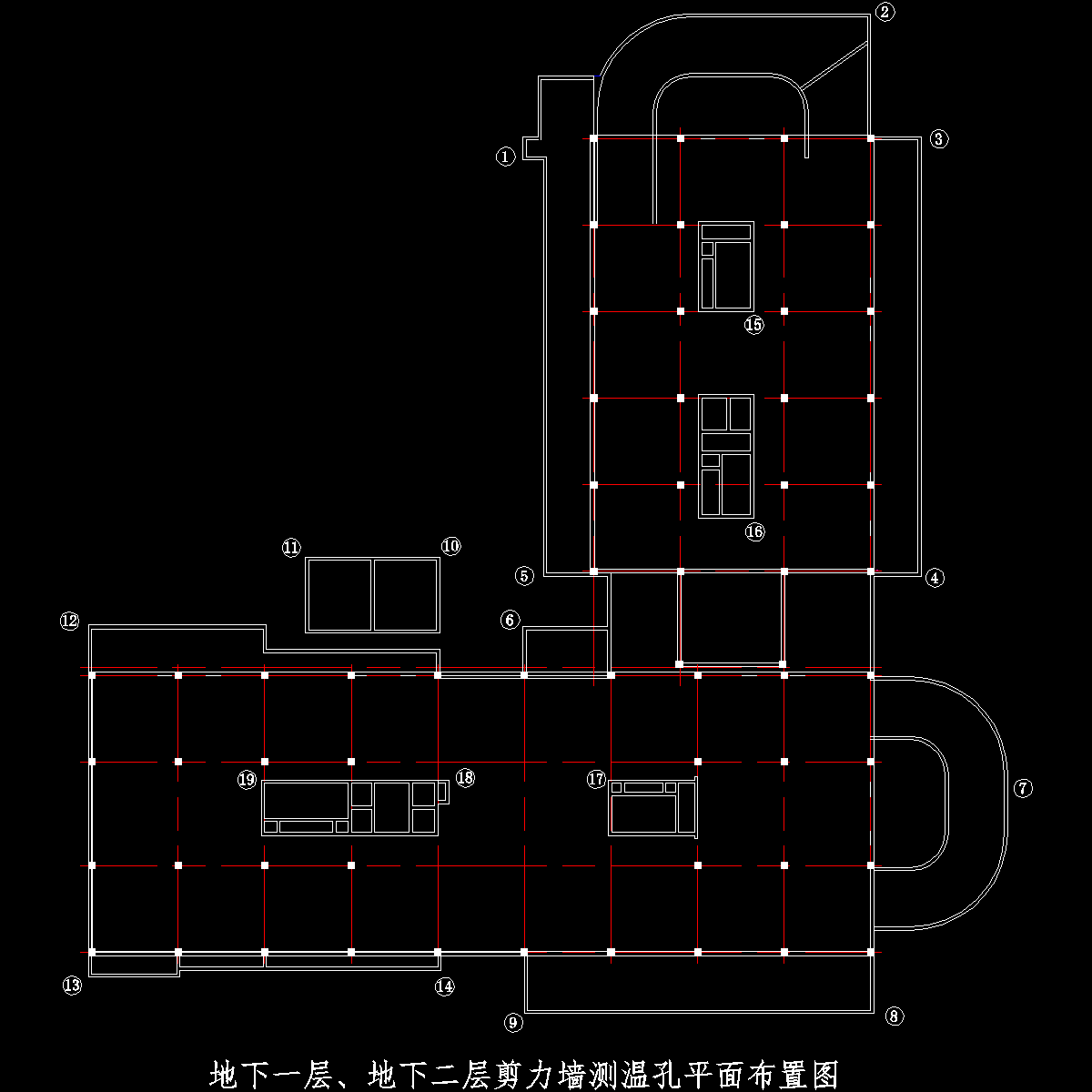

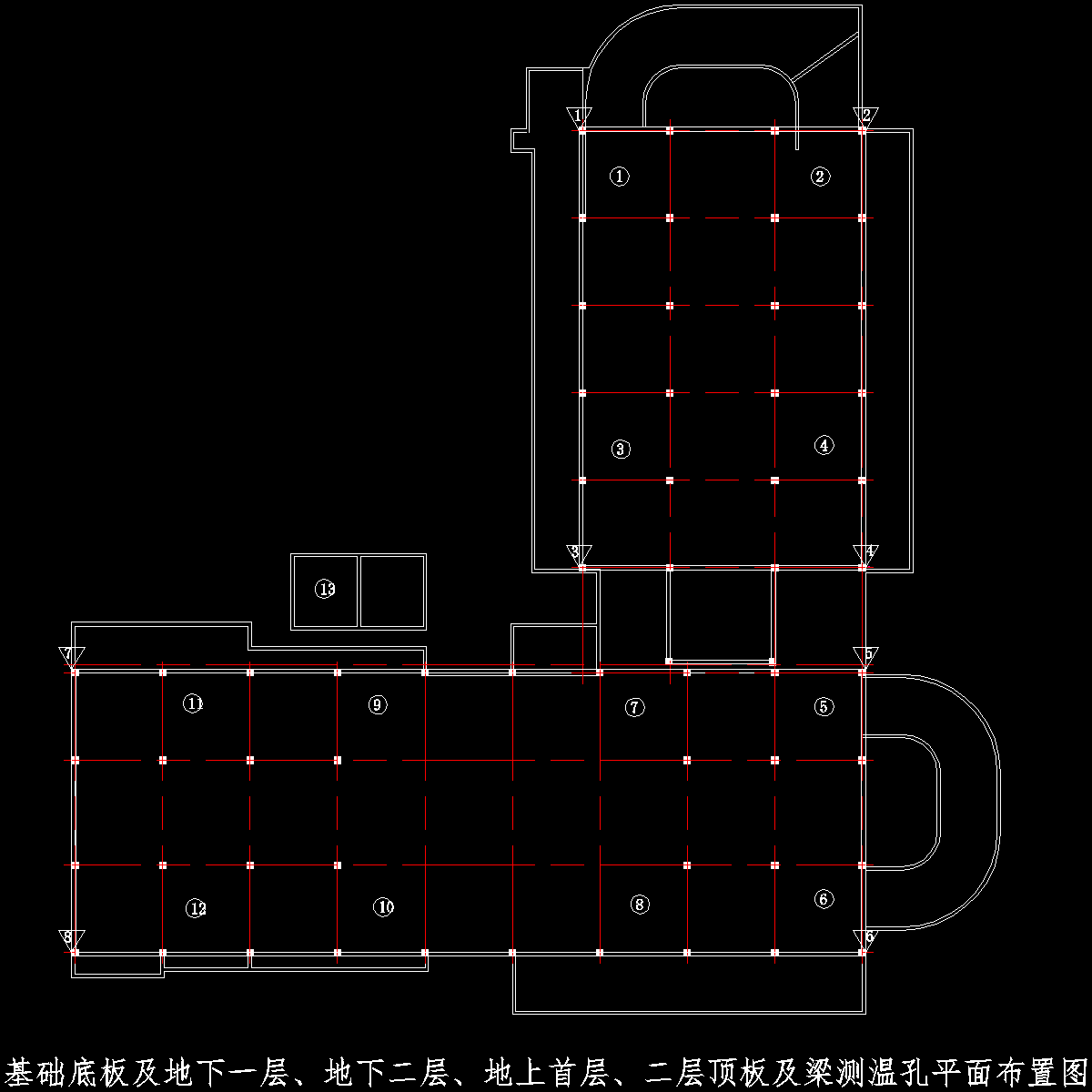

附:CAD图--梁板、墙体、柱测温孔布置示意图。
…………
共26页,。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 墙体测温孔.dwg
    墙体测温孔.dwg
  • 柱测温孔.dwg
    柱测温孔.dwg
  • 梁板测温孔.dwg
    梁板测温孔.dwg
以上是部分截图,请下载附件后查看完整高清内容
