6层大学实验室工艺自控专项CAD施工图纸（2018）

搜索更多资源
  • 建筑类别：教育
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑地上层数：6层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：其它
  • 项目所在地：广东
  • 强电设计：供配电系统,电气控制,其它
  • 弱电设计：信息网络系统,其它

该附件为大学实验室工艺自控专项图纸（2018）。

概况：
该项目为广东某知名大学建设工程。本子项为教学楼实验室工艺。
设备名称：1.8m通风柜 、万向排气罩、原子吸收罩、试剂柜
设计排气量：1800CMH、300CMH、150CMH。
1、风管风速：送、排风风管支管内风速4.5-6.5m/s，干管内风速8-12m/s，
2、实验室换气：强制排风实验室补风的房间按排风量的70%的补风；
...

设计范围：
配电系统
网络系统
网络平面布置
动力平面布置
自控平面布置
设备控制原理大样

部分图纸摘录：

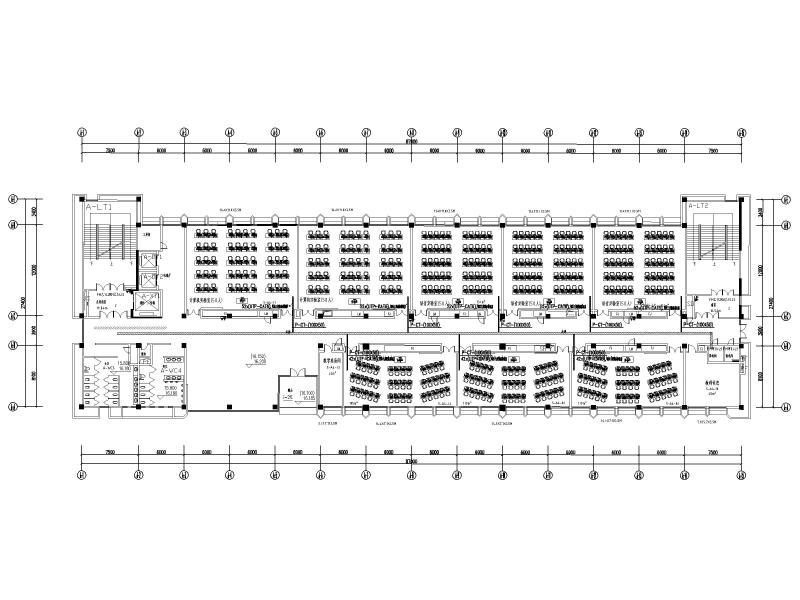

动力平面图

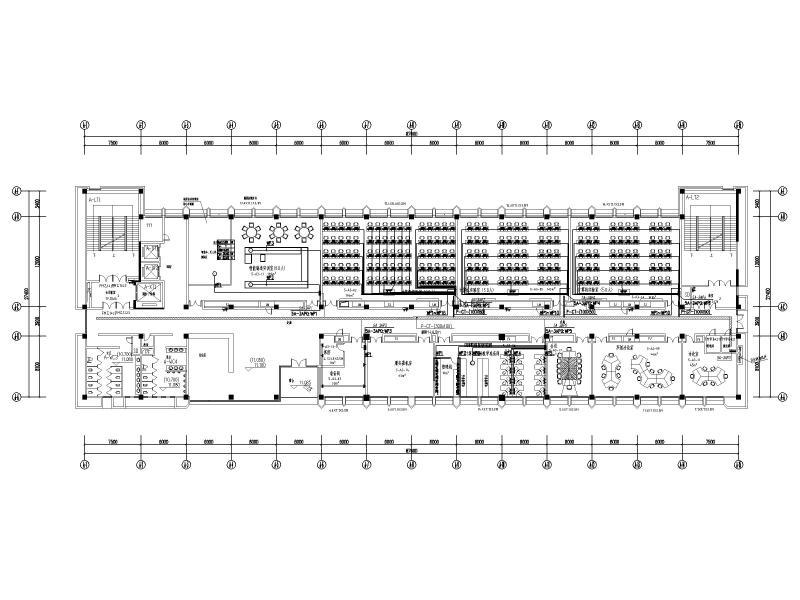

网络平面布置图

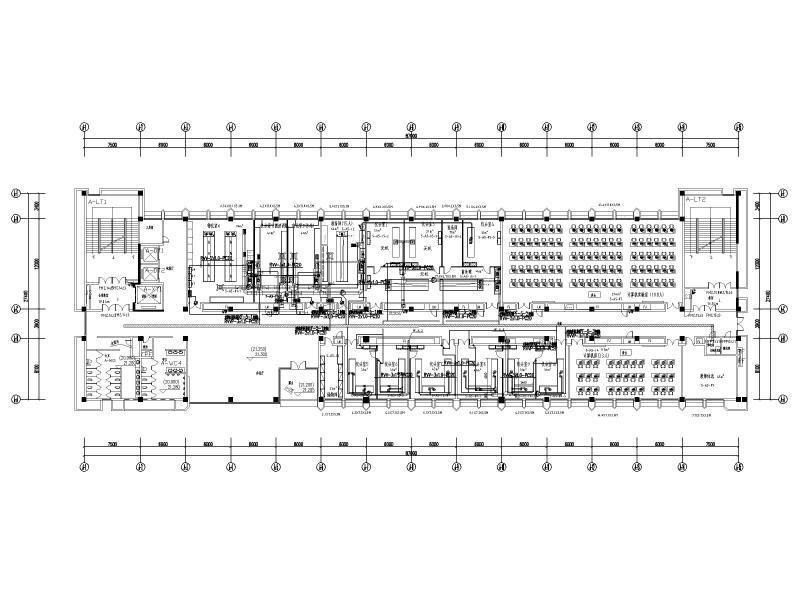

自控平面布置图

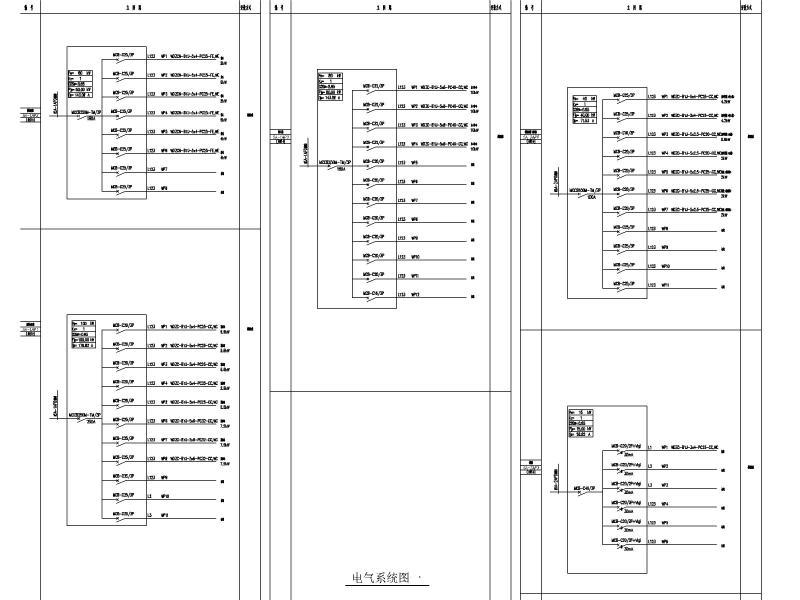

电气系统图

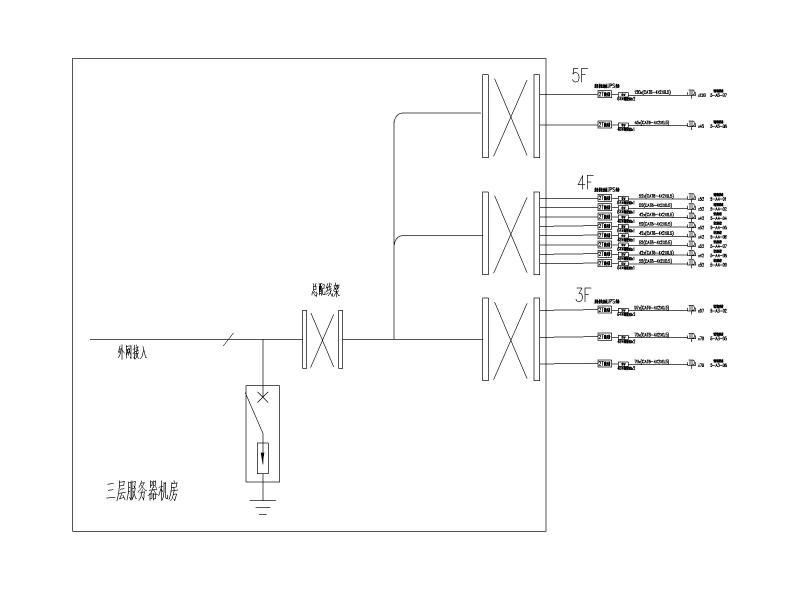

计算机实验室网络系统图

房间压差控制原理图


排风变频控制原理图
新风控制原理图
图纸内容全览

以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
  • 实验室施工图 - 1
    实验室施工图 - 1
  • 实验室施工图 - 2
    实验室施工图 - 2
  • 实验室施工图 - 3
    实验室施工图 - 3
  • 实验室施工图 - 4
    实验室施工图 - 4
  • 实验室施工图 - 5
    实验室施工图 - 5
  • 实验室施工图 - 6
    实验室施工图 - 6
  • 实验室施工图 - 7
    实验室施工图 - 7
  • 实验室施工图 - 8
    实验室施工图 - 8
  • 实验室施工图 - 9
    实验室施工图 - 9
以上是部分截图，请下载附件后查看完整高清内容
