23层越阳国际广场酒店建筑施工CAD图纸

  • 建筑高度类型:超高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:湖南
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:33张
  • 建筑高度:107.46m
  • 建筑地上层数:23层
  • 设计效果图:无

附件详情

该资料为越阳国际广场酒店 建筑施工
工程建筑建筑设计结构形式为:框架结构、层数为: 23层、高度为: 107.46米
这份参考资料包括工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共33张图纸
设计功能包括:休息厅、客房、餐厅、会议室等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

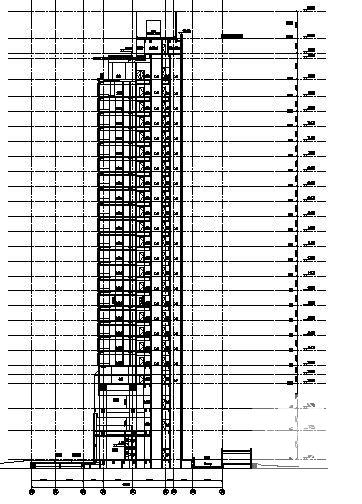

  • 酒店建筑施工图纸 - 1
    酒店建筑施工图纸 - 1

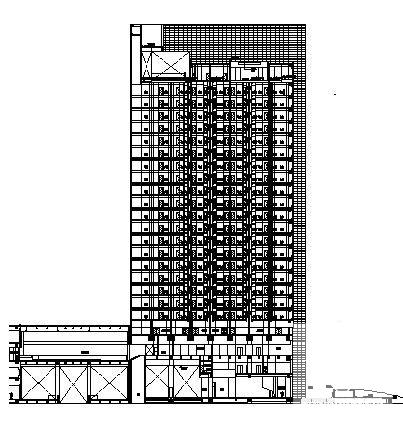

  • 酒店建筑施工图纸 - 2
    酒店建筑施工图纸 - 2

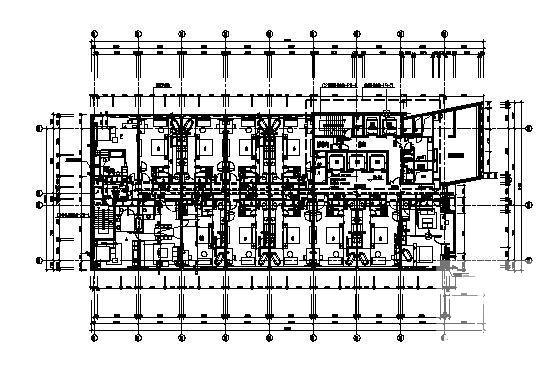

  • 酒店建筑施工图纸 - 3
    酒店建筑施工图纸 - 3

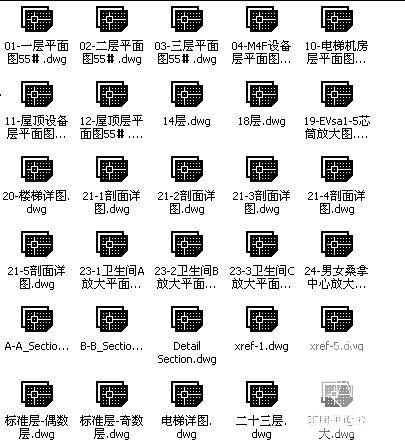

  • 酒店建筑施工图纸 - 4
    酒店建筑施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
