钢结构加建楼梯节点详大样图（CAD）
该附件是
钢结构加建楼梯
节点详图
（CAD）
，共图纸1张。
主要内容：加建楼梯平面图、楼梯剖面大样图、梯间开洞口平面图、钢梯梯梁底部基础做法、钢柱柱脚锚入原混凝土梁连接大样、现浇楼板开洞增设型钢梁加固大样、槽型钢与原有钢筋砼梁连接大样、槽型钢梯梁与钢筋砼柱连接大样、槽型钢梯梁与钢柱连接大样、休息平台底部槽钢支撑大样、钢楼梯底部与钢梁连接大样、踏步详图、钢
结构设计说明
、开洞部位钢筋锚固示意...
图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

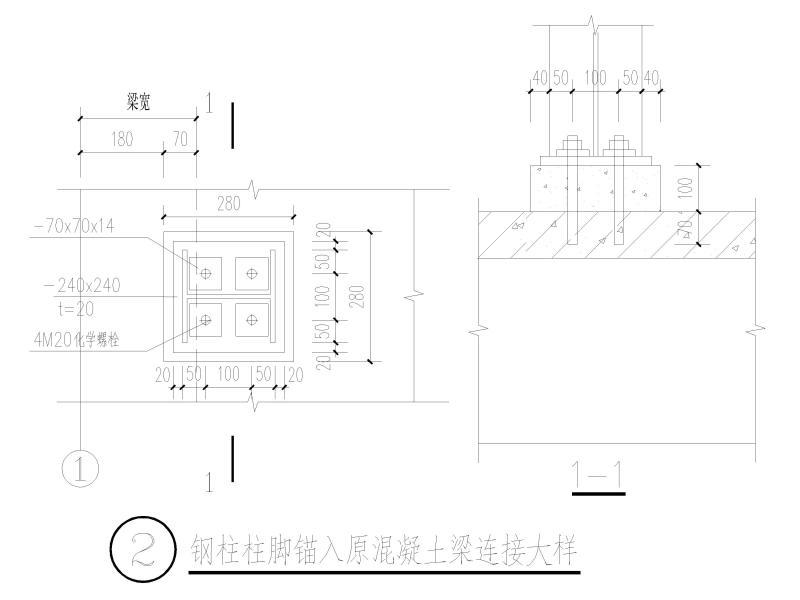

钢柱柱脚锚入原混凝土梁连接大样

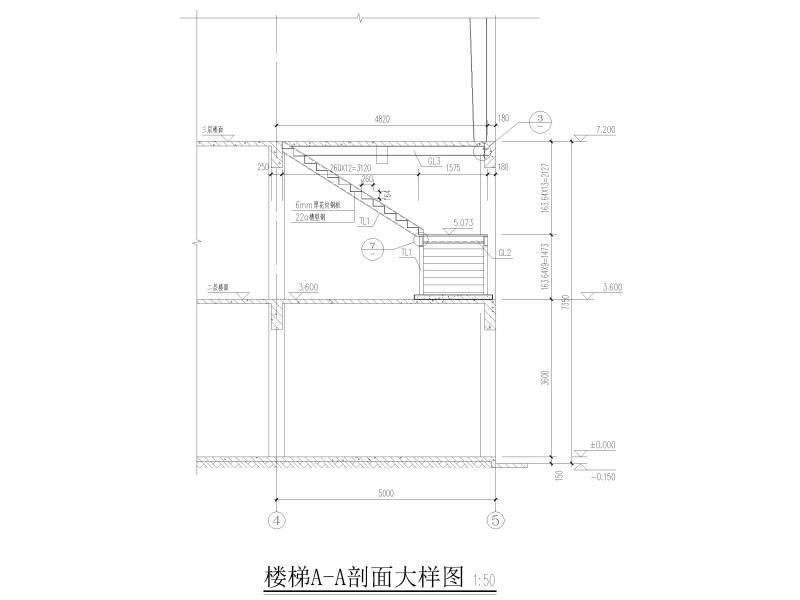

楼梯剖面大样图

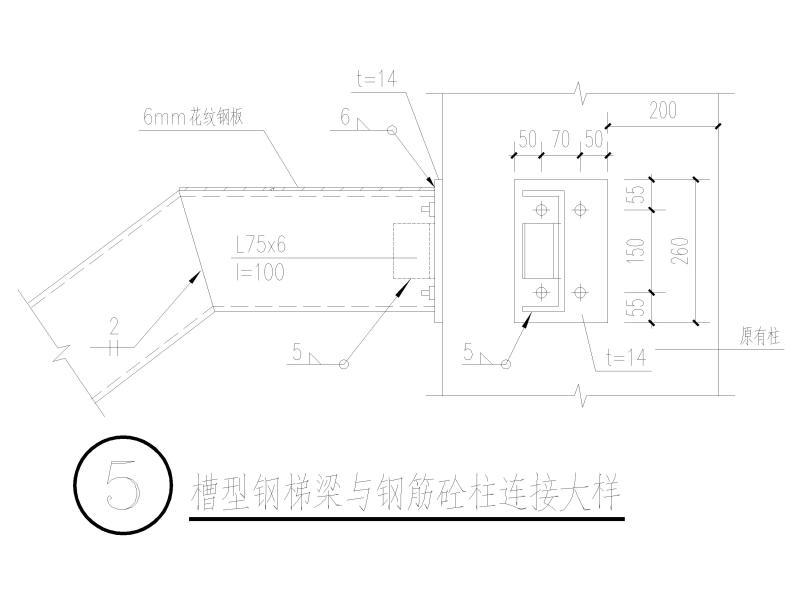

槽型钢梯梁与钢筋砼柱连接大样
