单层工业厂房节点详大样图2016（CAD）

该附件是 [单层工业厂房 节点详图 （CAD） ，出图时间是,共图纸5张。

内容包含：天沟大样图、彩板山墙大样、钢构墙体墙身构造、彩板山墙大样、墙阳角、窗户搭接墙柱详图、屋脊大样、钢结构外天沟雨棚大样、室外散水、门口坡道平面图、护门桩平面布置图、柱边缝、物流入口地面护边、纵向及横向缩缝、波纹采光带平面图、防撞柱平面及立面示意图、管道穿墙体节点、电缆沟断面图、钢盖板平面、进户埋管示意图...

图纸完整，各个细部构造、节点大样清晰，方便直接选用或者借鉴。

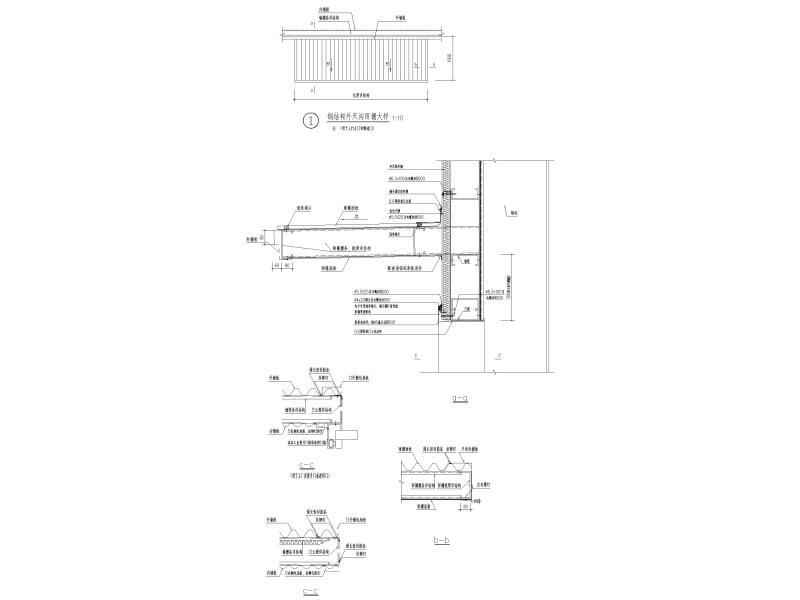

钢结构外天沟雨棚大样

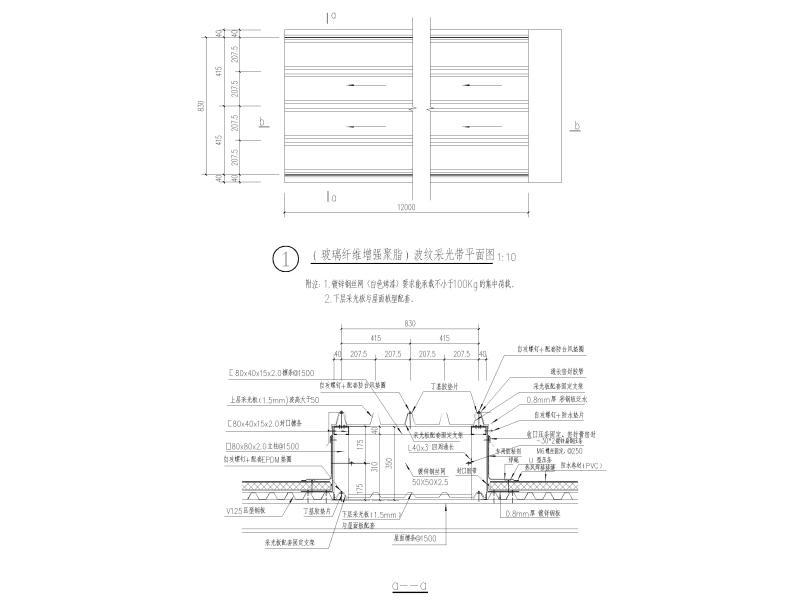

波纹采光带平面图

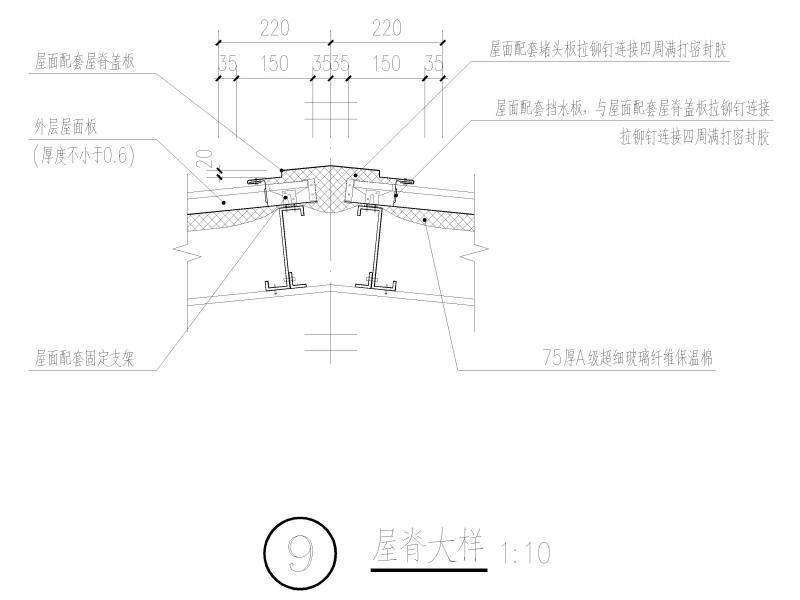

屋脊大样

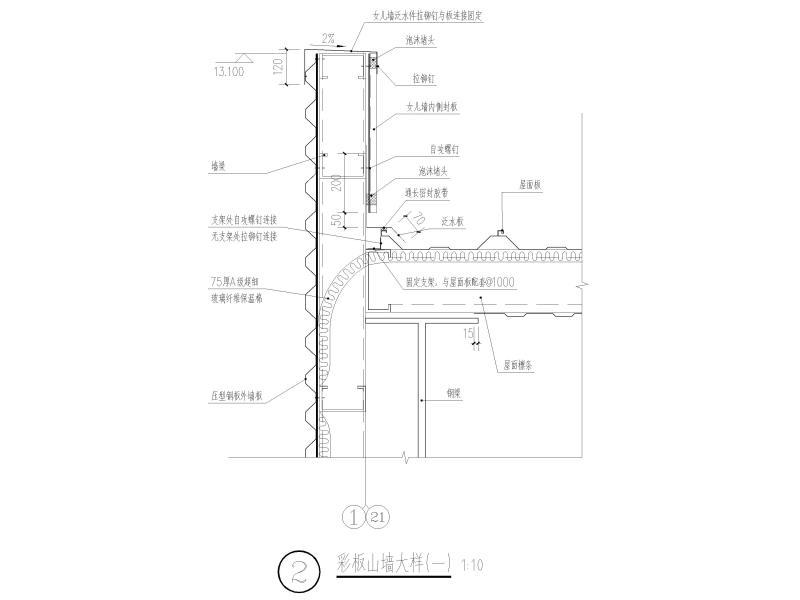

彩板山墙大样
