药厂洁净空调工程系统设计CAD施工图纸
-
设计详细说明：无
-
建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：洁净
该附件为
药厂洁净空调工程系统设计图纸
主要内容:

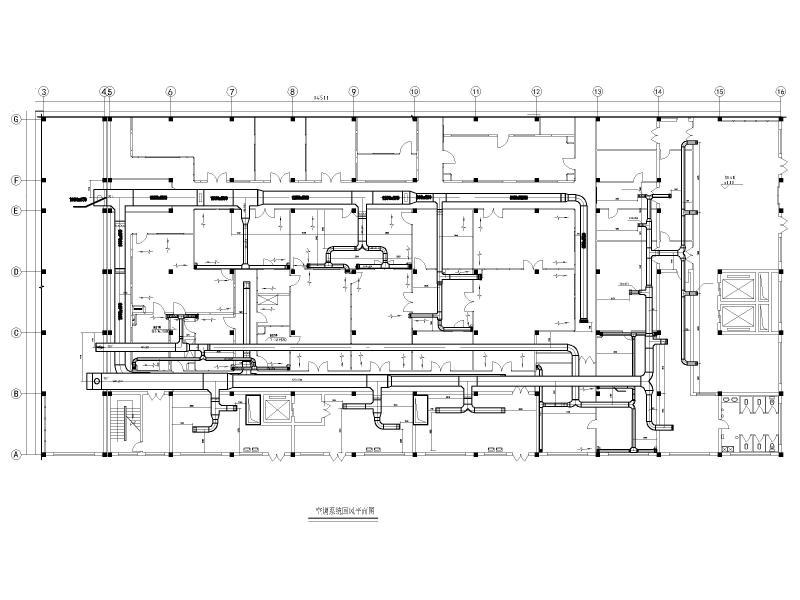

空调系统回风平面图，

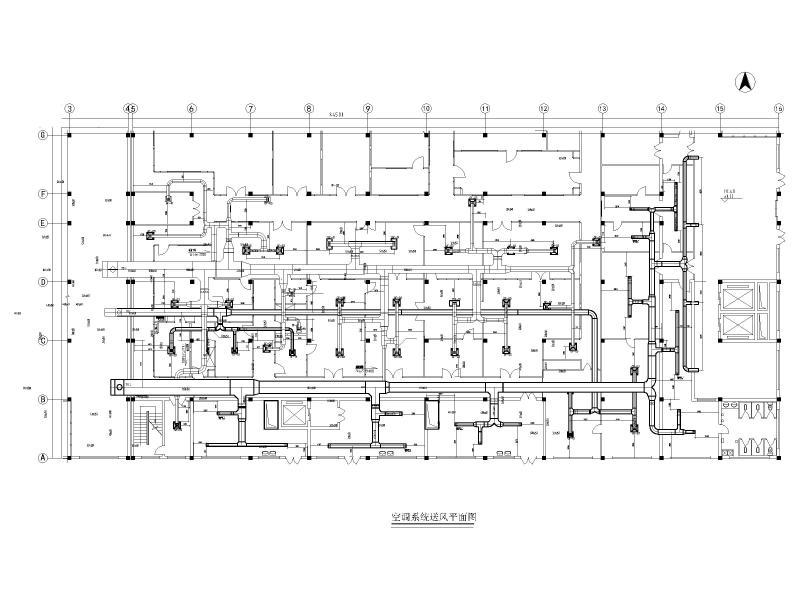

空调系统送风平面图，

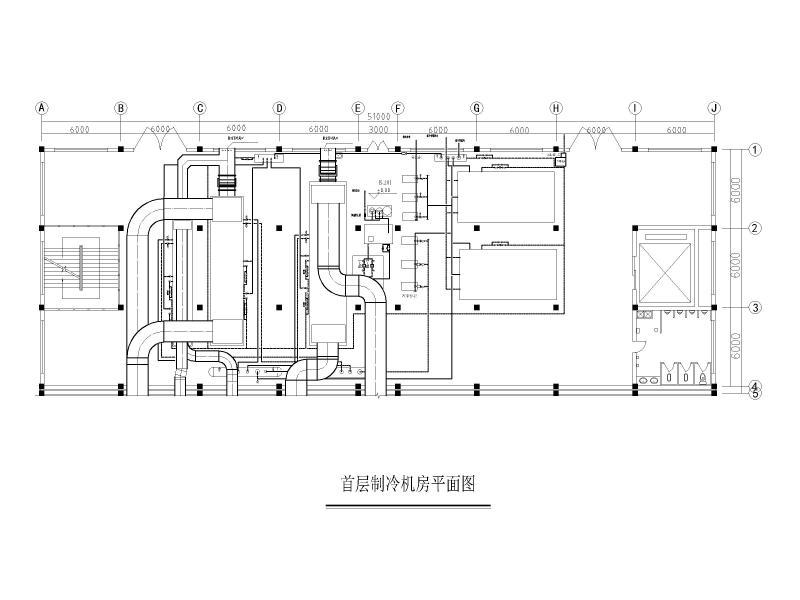

首层制冷机房平面图，

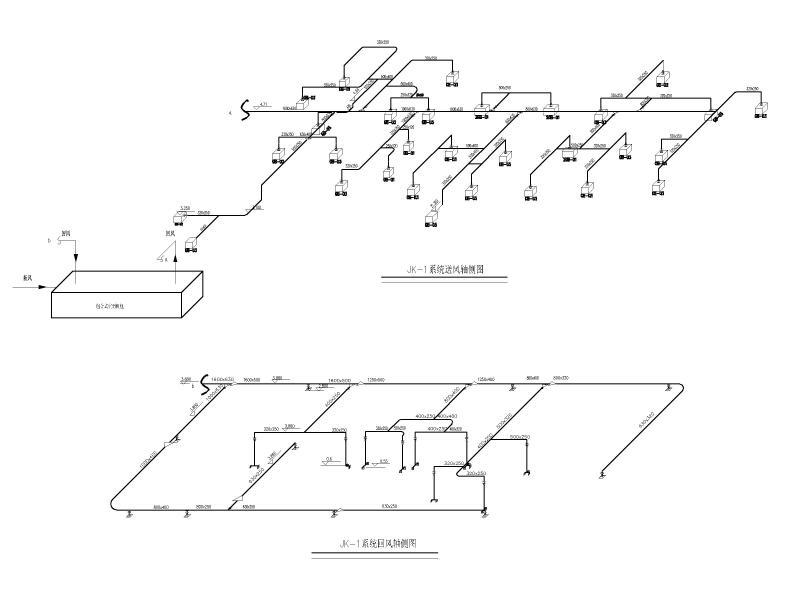

JK-1系统回风轴侧图，

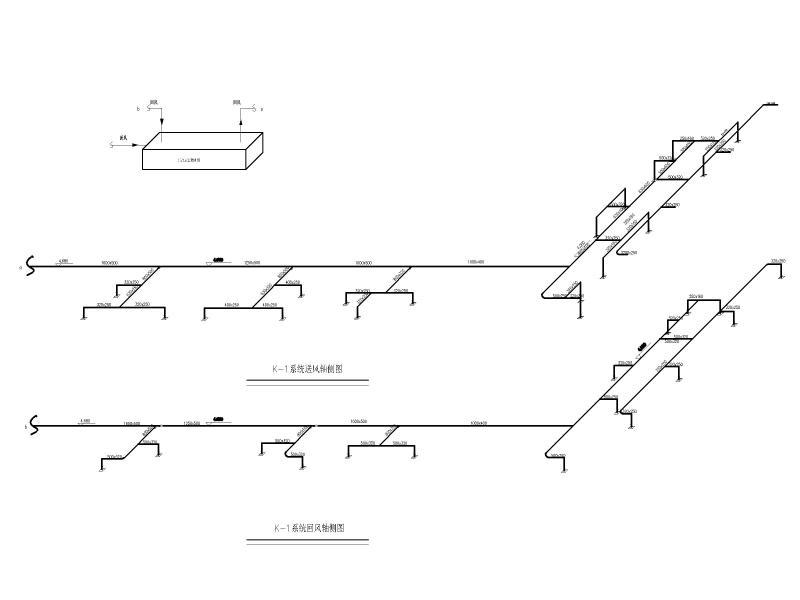

K-1系统回风轴侧图，
GB01高效风口安装详图
部分图纸展示：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
洁净空调设计施工图 - 1 -
洁净空调设计施工图 - 2 -
洁净空调设计施工图 - 3 -
洁净空调设计施工图 - 4 -
洁净空调设计施工图 - 5 -
洁净空调设计施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
