3层中学艺术中心排水施工CAD大样图
- 设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：6张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流
- 排水技术：重力排水
- 项目所在地：安徽
附件详情
- 给排水设计总说明及图例

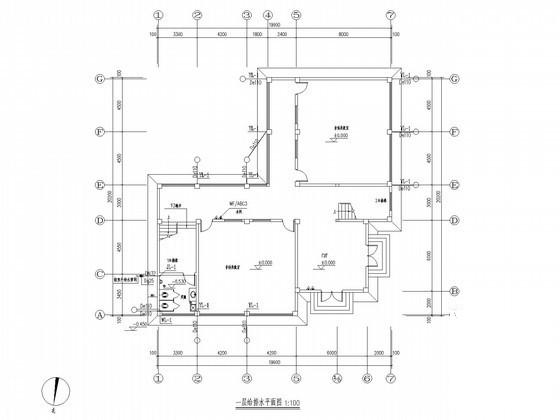

- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图

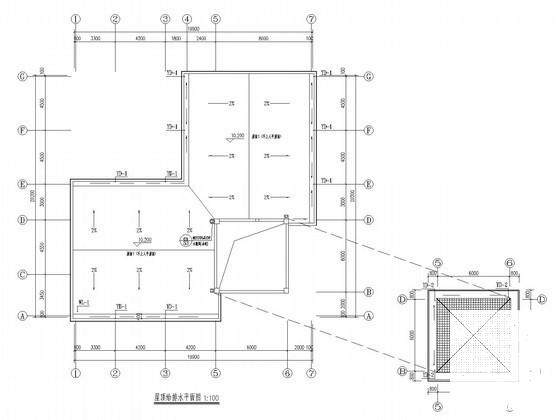

- 屋顶给排水平面图

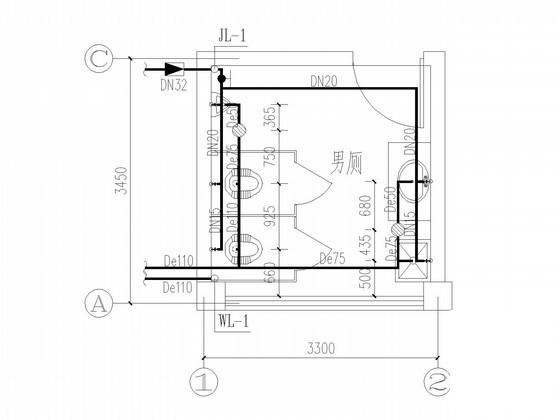

- 卫生间大样图

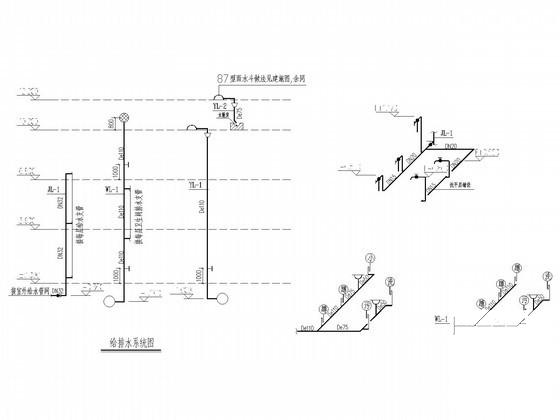

- 给排水系统图
附件详情
项目概要：该项目位于安徽,为多层建筑，是中学一栋艺术楼。
建筑物内的室内给排水及灭火器的配置。
，共计6张图纸
屋顶层给排水平面图
卫生间大样图
给排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-27
- 评论次数：0
- 浏览次数：0
- 文件大小：0.03 MB
- 收藏次数：0
-
文件名称：
附件-995859568600988770858.rar
