中学教学实验楼给排水CAD图纸

附件详情

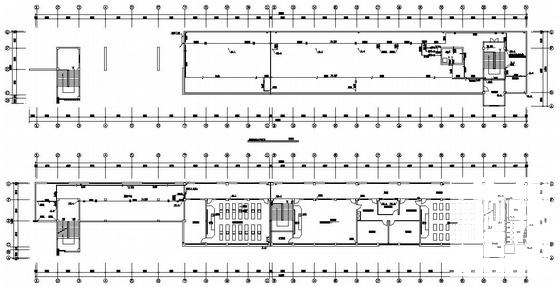

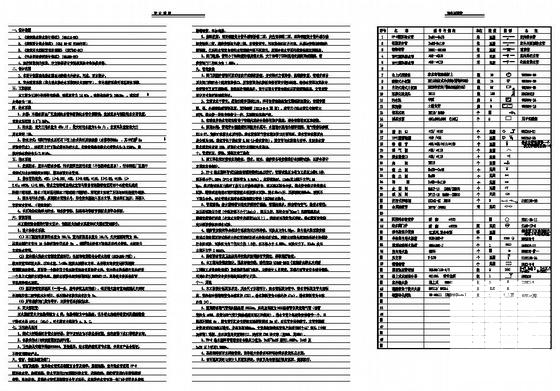

一、设计依据
1、《建筑给水排水设计规范》（GBJ15-88）
2、《 建筑设计防火 规范》（GBJ 16-87 版）
3、《建筑灭火器配置设计规范》（GBJ140-90）
4、《中小学校建筑设计规范》（GBJ99-86）
5、现行国家相关规范、甲方提供设计资料和其他专业提供资料。
二、设计范围
1、该资料范围在地块红线以内的室内外给水、污水、雨水设计。
2、室内消防系统（室内消火栓给水系统和灭火器配置）。室外 消防系统 另详总图水系统。
三、项目概要
该项目为五层中学教学实验楼，建筑高度为 19.00m ，建筑体积约为 19500m ，建筑耐
火等级为二级。
四、给水系统
1、水源：本楼水源由厂区生活给水管和消防给水管分别提供。生活用水与消防用水分开设置。市政水压范围 0.2~0.3MPa。
2、用水量：最大日用水量为 45m /d ，最大时用水量为9.4m /h 。未预见水量取最大日用水量的 10%。
3、给水方式：利用市政水压采用下行上给式供至屋顶水箱（水箱容积20m ，其中贮存 6m 消防专用水），再采用上行下给式供至各配水点。

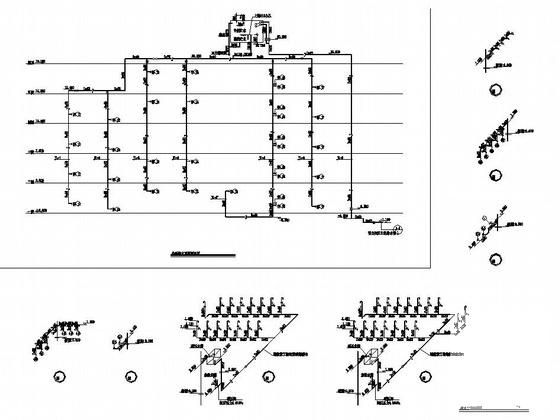

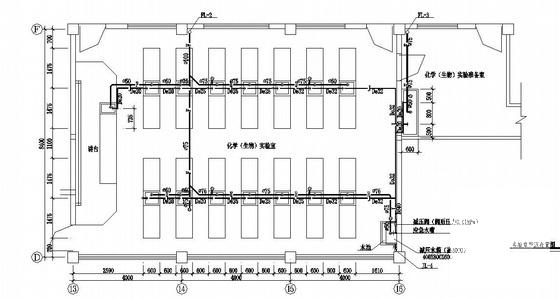

实验室化验盆给水水嘴的水头<0.02MPa，急救冲洗水嘴的水头<0.01MPa。
.....
