市政道路排水施工CAD图纸

  • 功能:交通道路
  • 设计内容:污水排水系统,雨水排水系统
  • 设计阶段:施工图设计
  • 图纸设计格式:CAD2000
  • 参考图纸:10张以下
  • 设计详细说明:有
该附件为市政道路排水施工图

一、概述
半塔北路(明皇路-长江东路)为新建道路,项目起于明皇路(原站前路),终至长江东路,本次实际设计实施路段共计两段,长0.936Km。规划道路等级为城市支路,设计速度30Km/h,规划红线宽24米。
1.1 场地现状排水情况
道路两侧为在建小区,无排水系统,雨水通过地面径流的方式排入现状低洼处。
1.2 本项目排水方案
该资料全线新建雨污水管道。其中K0+000~K0+322.309、K0+784~K1+183.871段:雨水管位于道路中心线以西8m处,污水管位于道路中心线以东8m处;K0+322.309~K0+512.500段:雨水管位于道路中心线以西8.5m处,污水管位于道路中心线以东8.5m处。根据合肥市雨、污水规划以及半塔北路现状地形,具体方案如下:
1、 雨水:本段雨水共3个出口。
K0+000~K0+280段与明皇路雨水管道沟通,由南向北排入明皇路雨水管道,管径为d500~d1000;
K0+345~K0+500段由南向北排入丰乐亭路雨水管道,管径为d500~d600;
K0+784~K1+168段由南向北排入规划的钟离路雨水管道,近期排入圣地亚哥小区实施的半塔北路段雨水管道,待后期钟离路雨水管道实施后,对此段管道进行封堵,管径为d500~d900。
2、 污水:本段污水共3个出口。
K0+000~K0+190段与明皇路污水管道沟通,由南向北排入明皇路污水管道,管径为d500;
K0+345~K0+450段由南向北排入丰乐亭路预留污水井中,管径为d500;
K0+784~K1+093段由南向北排入圣地亚哥小区实施的半塔北路段污水管道,管径为d500。

内容展示:

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

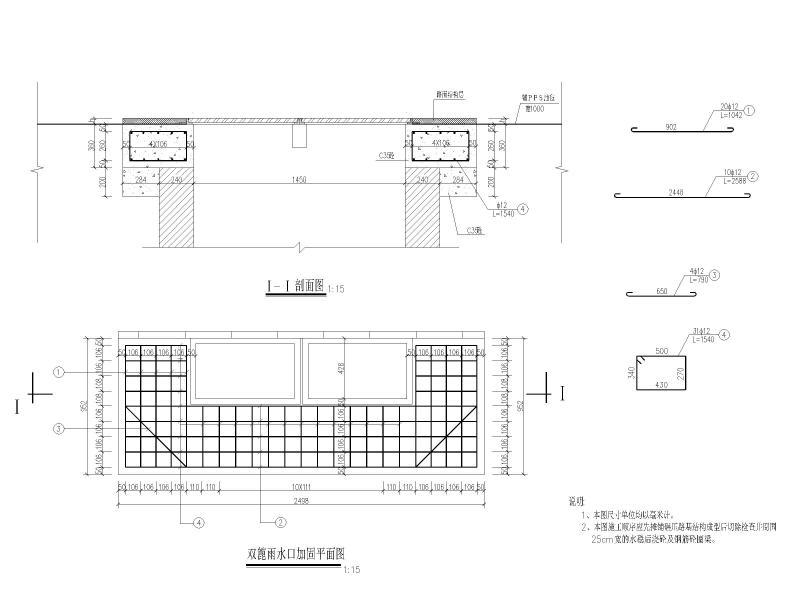

  • 市政道路排水施工 - 1
    市政道路排水施工 - 1

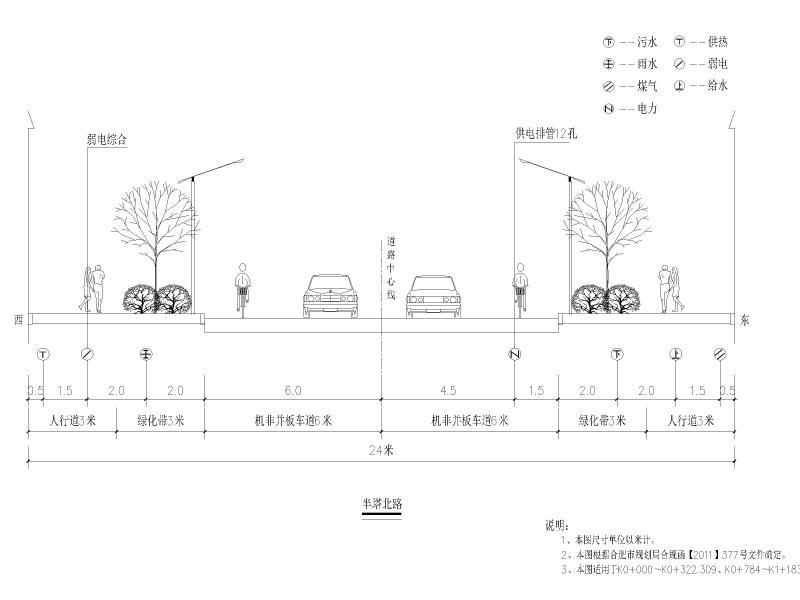

  • 市政道路排水施工 - 2
    市政道路排水施工 - 2

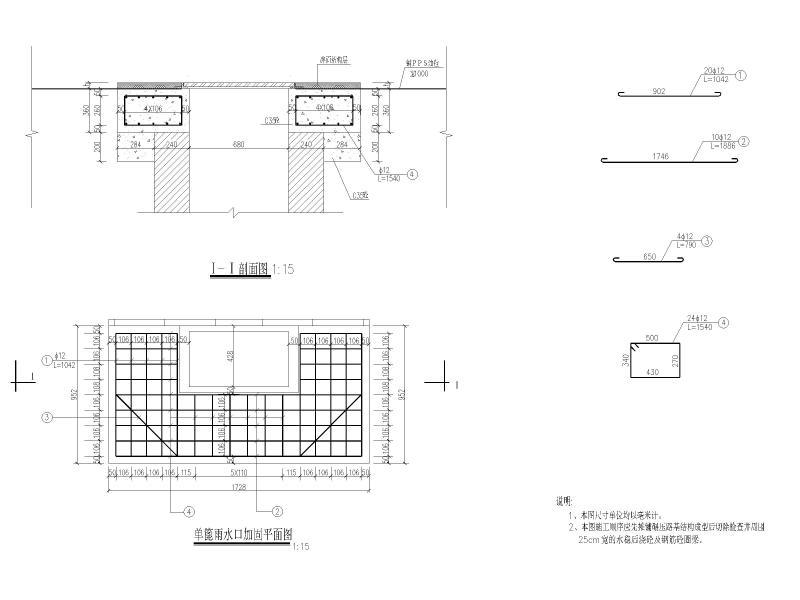

  • 市政道路排水施工 - 3
    市政道路排水施工 - 3

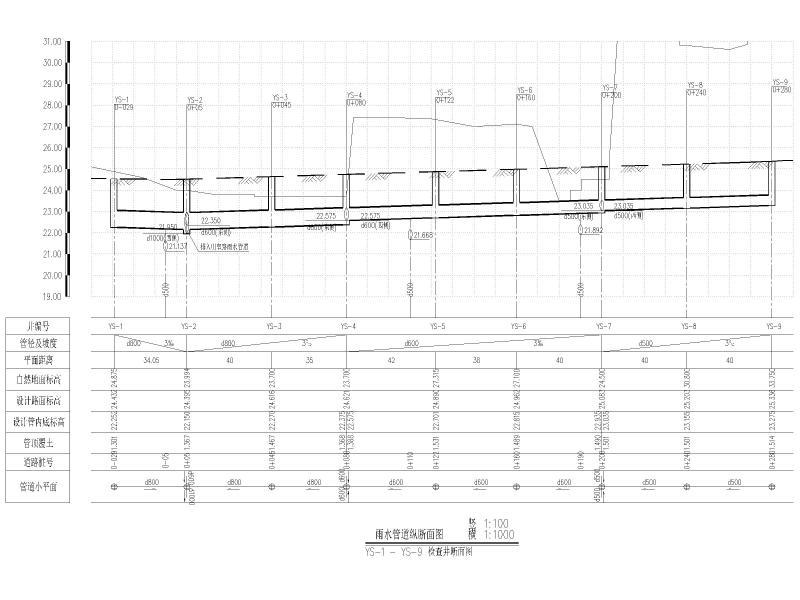

  • 市政道路排水施工 - 4
    市政道路排水施工 - 4

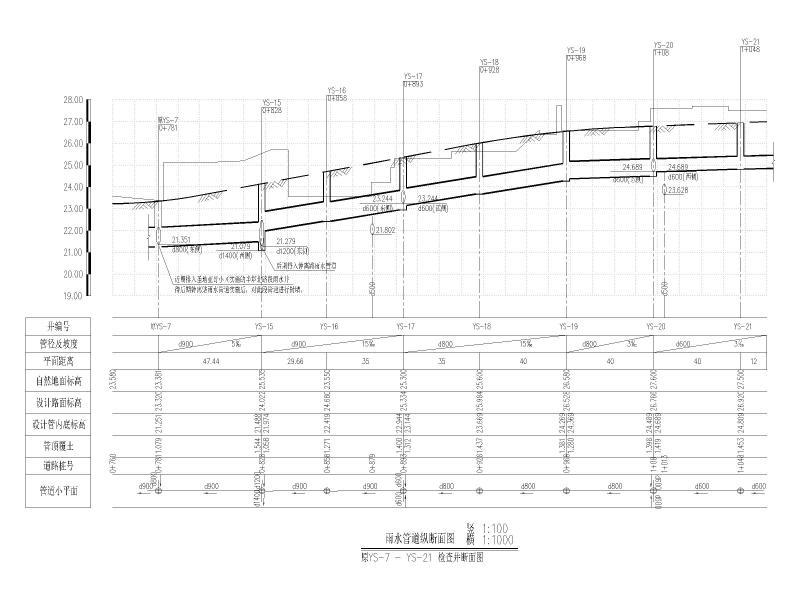

  • 市政道路排水施工 - 5
    市政道路排水施工 - 5
  • 市政道路排水施工 - 6
    市政道路排水施工 - 6
  • 市政道路排水施工 - 7
    市政道路排水施工 - 7
  • 市政道路排水施工 - 8
    市政道路排水施工 - 8
以上是部分截图,请下载附件后查看完整高清内容
