580平米18层框剪结构商住楼结构施工CAD大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:68张
  • 设计年代:近代

附件详情

该项目是抚州市某住宅楼项目,为十八层高层住宅,一层主要为商业,二层局部为住宅,局部为商业,三至十八层为住宅。建筑设计面积:5794.48平方米:其中架空层86.01平方米,商业1477.48平方米,住宅4230.99平方米。住宅套数49套。
采用框架剪力墙结构体系,抗震设防烈度小于 6度,设计按 6度抗震设计,该项目承台顶作为上部结构的嵌固部位。基础采用钻孔灌注桩,基础设计等级为乙级。
结构专业该资料包含: 结构设计说明 ,钻孔灌注桩设计说明,承台配筋图,桩位平面布置图,竖向构件 平面布置图 ,梁平法施工图,结构平面布置配筋图, 楼梯详图 ,节点大样图等共计41张图。
建筑专业该资料包含:施工设计说明,节能设计说明,立面图,平面图,剖面图,楼电梯大样图,节点大样图等共计27张图。
分享投稿时间:近几年11月。

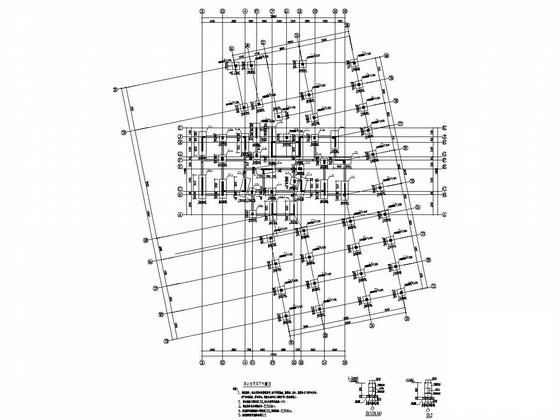

承台地梁平面布置图

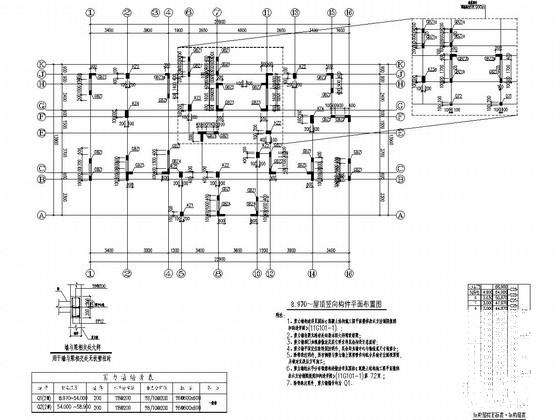

8.970~屋顶竖向构件平面布置图

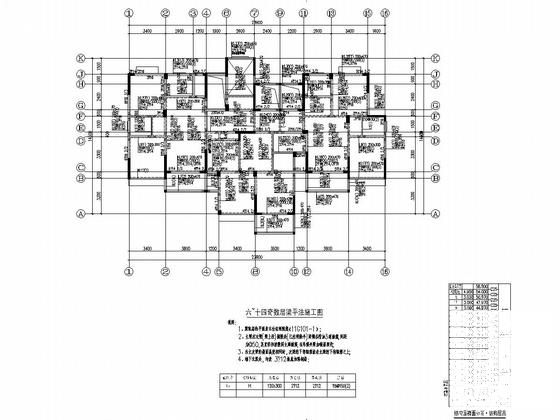

六~十四奇数层梁平法施工图

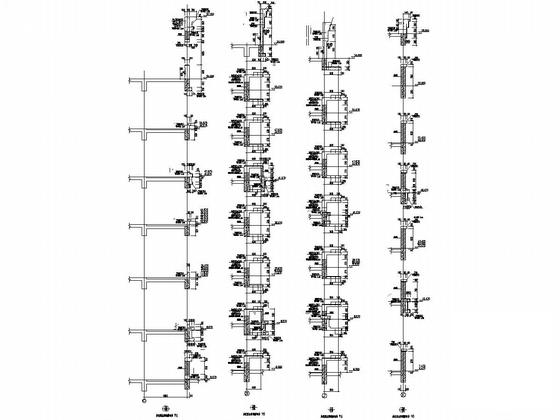

节点大样图

钻孔灌注桩设计说明

六~十四层平面图

大样图

六~十四偶数层结构平面布置配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框剪结构商住楼 - 1
    框剪结构商住楼 - 1
  • 框剪结构商住楼 - 2
    框剪结构商住楼 - 2
  • 框剪结构商住楼 - 3
    框剪结构商住楼 - 3
  • 框剪结构商住楼 - 4
    框剪结构商住楼 - 4
  • 框剪结构商住楼 - 5
    框剪结构商住楼 - 5
  • 框剪结构商住楼 - 6
    框剪结构商住楼 - 6
  • 框剪结构商住楼 - 7
    框剪结构商住楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
