6900平米18层框剪结构商住楼结构施工CAD大样图

附件详情

本建筑为十八层高层住宅，一至二层主要为商业，三至十八层为住宅。总建筑设计面积：6963.70平方米:商业1444.76平方米,住宅5389.68平方米。架空层129.26平方米。框架剪力墙结构，采用机械钻孔嵌岩灌注桩，基础设计等级为乙级，抗震设防烈度小于6度，设计按 6度抗震设计。

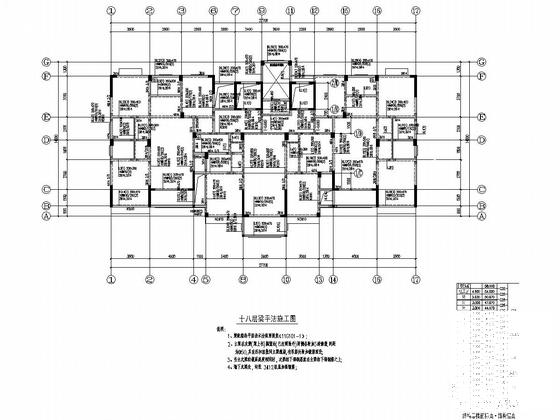

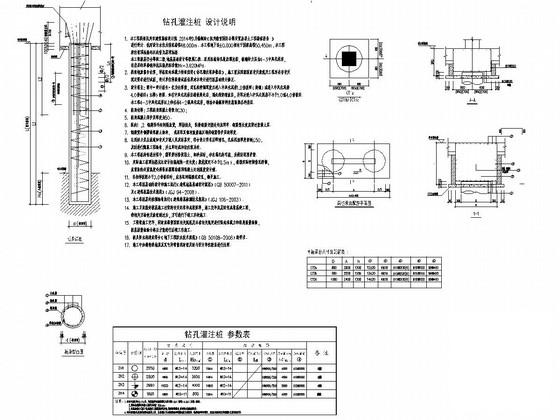

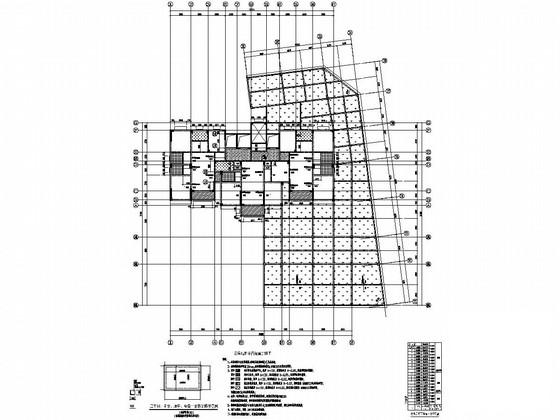

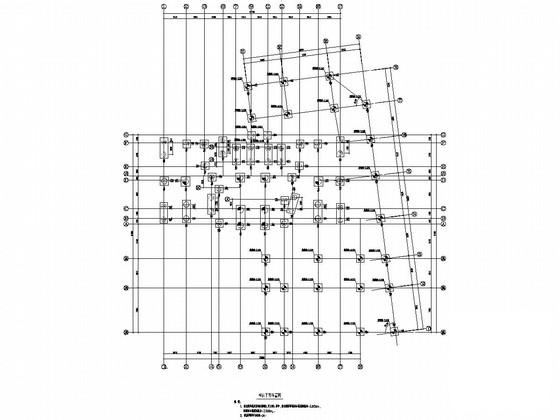

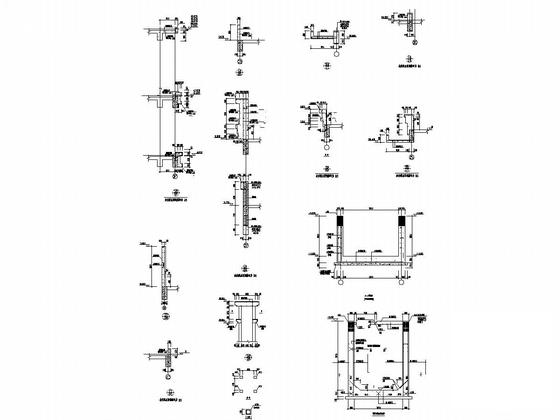

该资料包含：结构设计总说明，钻孔灌注桩设计说明,承台配筋图，桩位平面布置图，承台地梁平面布置图，竖向构件 平面布置图 ，竖向构件详图，梁平法施工图，结构平面布置配筋图， 楼梯详图 ，节点大样图等共计47张图。
分享投稿时间：近几年11月。
