16000平米18层框剪结构商住楼结构施工CAD大样图

  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:76张
  • 设计年代:近代

附件详情

该项目为商住楼项目,建筑设计面积:16245.73平方米:商业2756.59平方米,住宅13489.14平方米。本建筑为十八层高层住宅,一至二层主要为商业,三至十八层为住宅。住宅套数:128套。
采用框架剪力墙结构体系,A级高度钢筋混凝土高层建筑,抗震设防烈度小于6度,设计按 6度抗震设计,地基基础设计等级属乙级。采用机械钻孔嵌岩灌注桩基础。
结构专业该资料包含: 结构设计说明 ,钻孔灌注桩设计说明,桩位、承台、地梁平面布置图,竖向构件详图、 平面布置图 ,梁平法施工图,结构平面布置配筋图, 楼梯详图 ,节点大样图等共计47张图。
建筑专业该资料包含:施工设计说明,平面图,立面图,剖面图,门窗大样,节点大样,楼梯详图等共计29张图。
总计76张图。分享投稿时间:近几年11月。

桩位平面布置图

10.370~屋顶竖向构件平面布置图

十七层梁平法施工图

钻孔灌注桩设计说明

十二~十四层平面图

卫生间大样

剪力墙柱表

十二、十四层结构平面布置配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

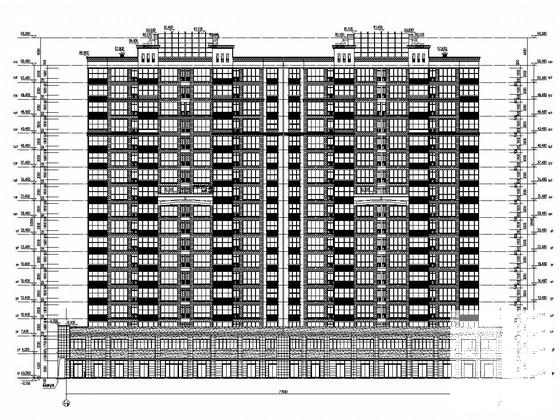

  • 框剪结构商住楼 - 1
    框剪结构商住楼 - 1

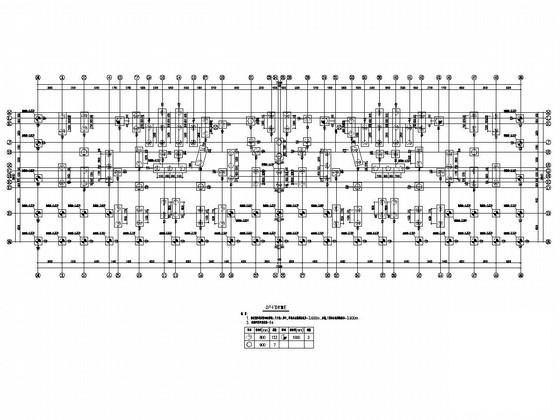

  • 框剪结构商住楼 - 2
    框剪结构商住楼 - 2

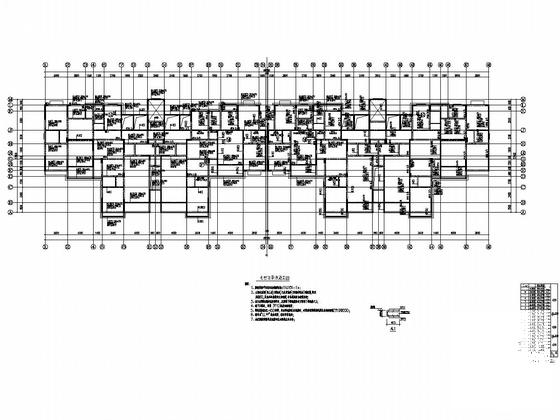

  • 框剪结构商住楼 - 3
    框剪结构商住楼 - 3

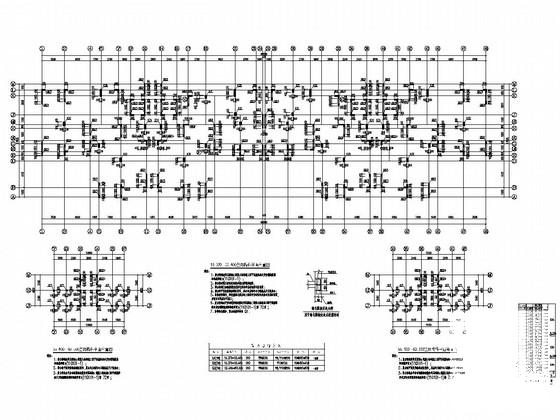

  • 框剪结构商住楼 - 4
    框剪结构商住楼 - 4
  • 框剪结构商住楼 - 5
    框剪结构商住楼 - 5
  • 框剪结构商住楼 - 6
    框剪结构商住楼 - 6
  • 框剪结构商住楼 - 7
    框剪结构商住楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
