4层山地公园框架结构了望塔结构施工CAD大样图

  • 建筑类别:园林建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该项目是浙江某山公园了望塔项目,建筑设计面积:163.31平方米,4层,内、外墙均为 厚空心砖墙体,全现浇钢筋砼框架结构,设计使用年限为:50年,抗震设防类别为丙类,抗震设防烈度为六度(0.15g),该项目无地基勘察报告,要求建设单位补充勘察。报设计校对后方可施工。该项目基础采用梁筏基础;地基承载力按f=180KPa设计。
结构专业该资料包含: 结构设计说明 ,基础图,各层梁板配筋图,悬挑梁端部配筋构造大样, 楼梯详图 等5张图。

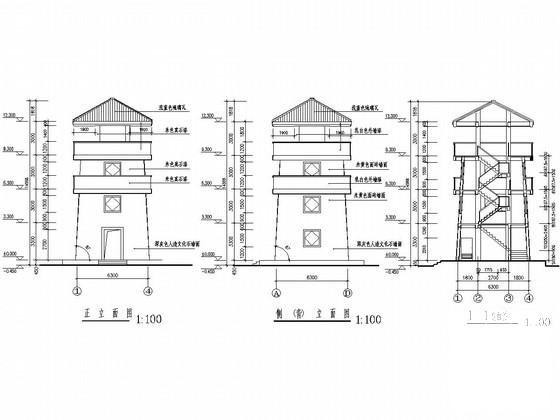

建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,门窗大样图等3张图。
分享投稿时间:近几年。

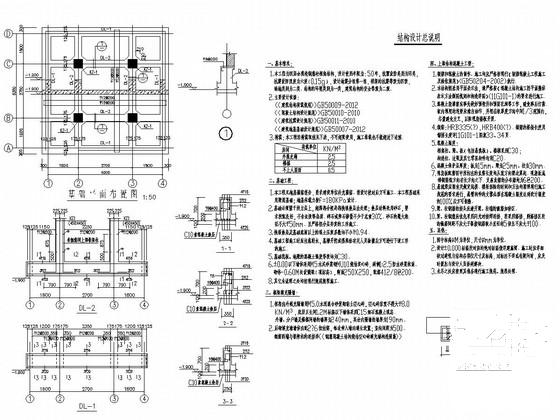

基础 平面布置图

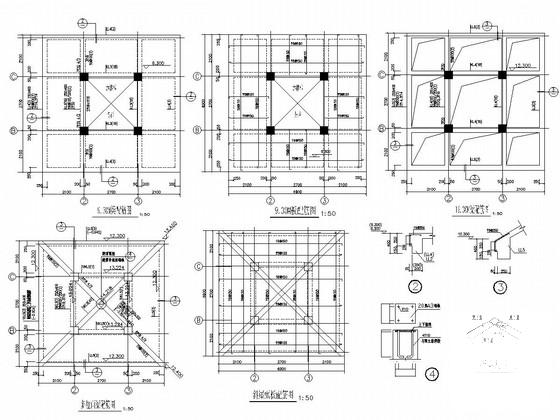

梁板配筋图

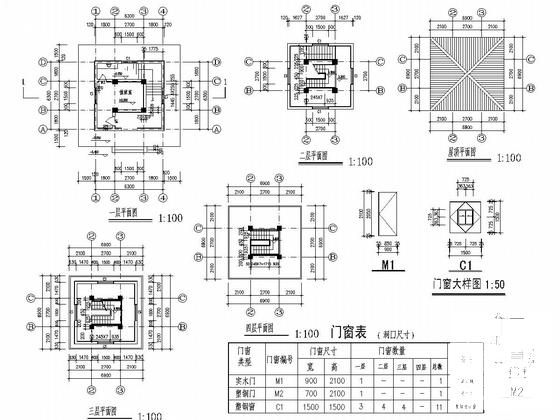

平面图

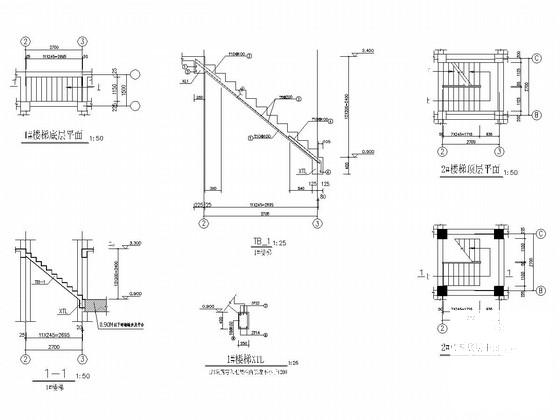

楼梯图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 4层山地公园框架结构了望塔结构施工CAD大样图 - 1
    第 1 张图
  • 4层山地公园框架结构了望塔结构施工CAD大样图 - 2
    第 2 张图
  • 4层山地公园框架结构了望塔结构施工CAD大样图 - 3
    第 3 张图
  • 4层山地公园框架结构了望塔结构施工CAD大样图 - 4
    第 4 张图
  • 4层山地公园框架结构了望塔结构施工CAD大样图 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
