19层联谊中心给排水施工CAD大样图

  • 设计详细说明:无
  • 建筑类别:文化
  • 建筑地上层数:19层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统,循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,水喷雾系统,喷淋系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:两区
  • 大样节点:水箱,卫生间,设备房布置

附件详情

  • 资料目录
  • 给排水施工图设计说明
  • 地下室平时给排水管道平面图
  • 地下战时人防给排水管道平面图
  • 人防说明及主要材料表
  • 战时人防给排水大样及系统图
  • 地下室平时消火栓及干管布置平面图
  • 地下室平时喷淋支管平面图
  • 排水管道平面图
  • 卫生间给排水平面详图
  • 循环水管道平面及系统图
  • 地下室平时喷淋支管平面图
  • 消防水池及水泵房平剖面详图
  • 屋顶消防水箱平剖面详图
  • 锅炉房水喷雾平面及系统图
  • 发电机房水喷雾平面及系统图
  • 变配电室气溶胶AS600气体灭火布置图
  • 消火栓管道系统图
  • 自动喷林管道系统图
  • 生活给水管道系统图
  • 主楼热水管道系统图
  • 裙房冷热水管道系统图
  • 排水管道系统图
  • 给排水管道井大样图
  • 设计变更通知单

附件详情

该项目为宁德给排水工程,19层。
设计内容:给排水平面设计 消火栓系统设计 喷淋系统设计 冷热水系统设计 水池水泵详图 气体灭火布置

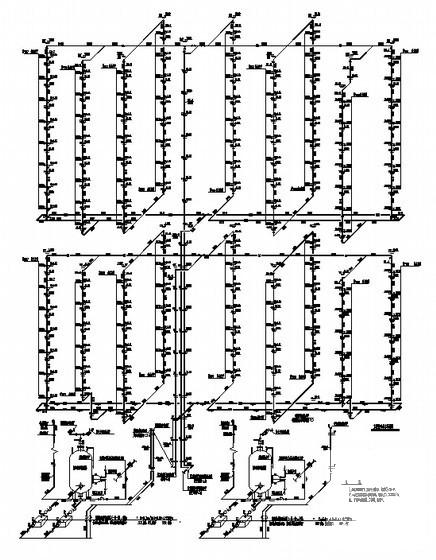

主楼热水管道系统图

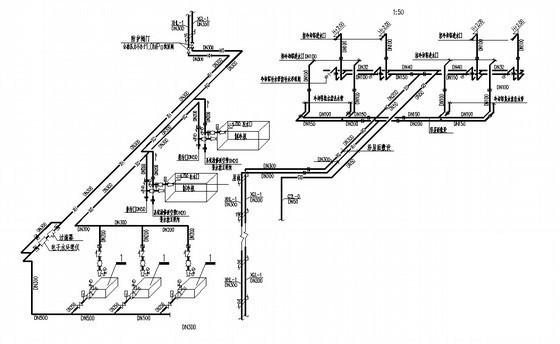

循环水管道系统图

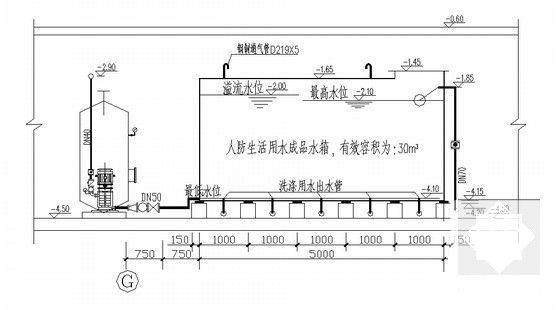

防护单元生活水箱剖面图

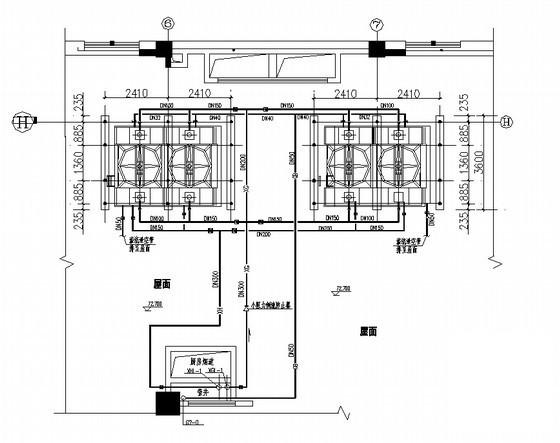

屋面循环水管道平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 给排水大样图 - 1
    给排水大样图 - 1
  • 给排水大样图 - 2
    给排水大样图 - 2
  • 给排水大样图 - 3
    给排水大样图 - 3
  • 给排水大样图 - 4
    给排水大样图 - 4
  • 给排水大样图 - 5
    给排水大样图 - 5
以上是部分截图,请下载附件后查看完整高清内容
