三、技术标准 1、桥梁跨径： 20米 2、桥梁斜度：0°、5°、10°、15°、20°、25°、30°、35°、40°、45° 3、桥面宽度：2×净-12.0米（用于路基宽度28米） 4、汽车荷载：公路-I级 5、设计环境条件-I类 6、台后填土内摩擦角δ＝35°，容重τ＝19KN/立方米 1、墩台型式 本套通用图下部构造桥墩采用柱式墩，桥台根据台高和施工方法的不同，设计有桩柱式台和肋式台，基础设计均采用钻孔灌注桩基础。桥墩均采用双柱，对于桥台，斜度小于30°时，采用双柱（双肋）式桥台；斜度大于等于30°时，采用三柱（或三肋）式桥台。桥台高度大于4米时可采用肋式台；高度在4米以下时可选择桩柱式台。

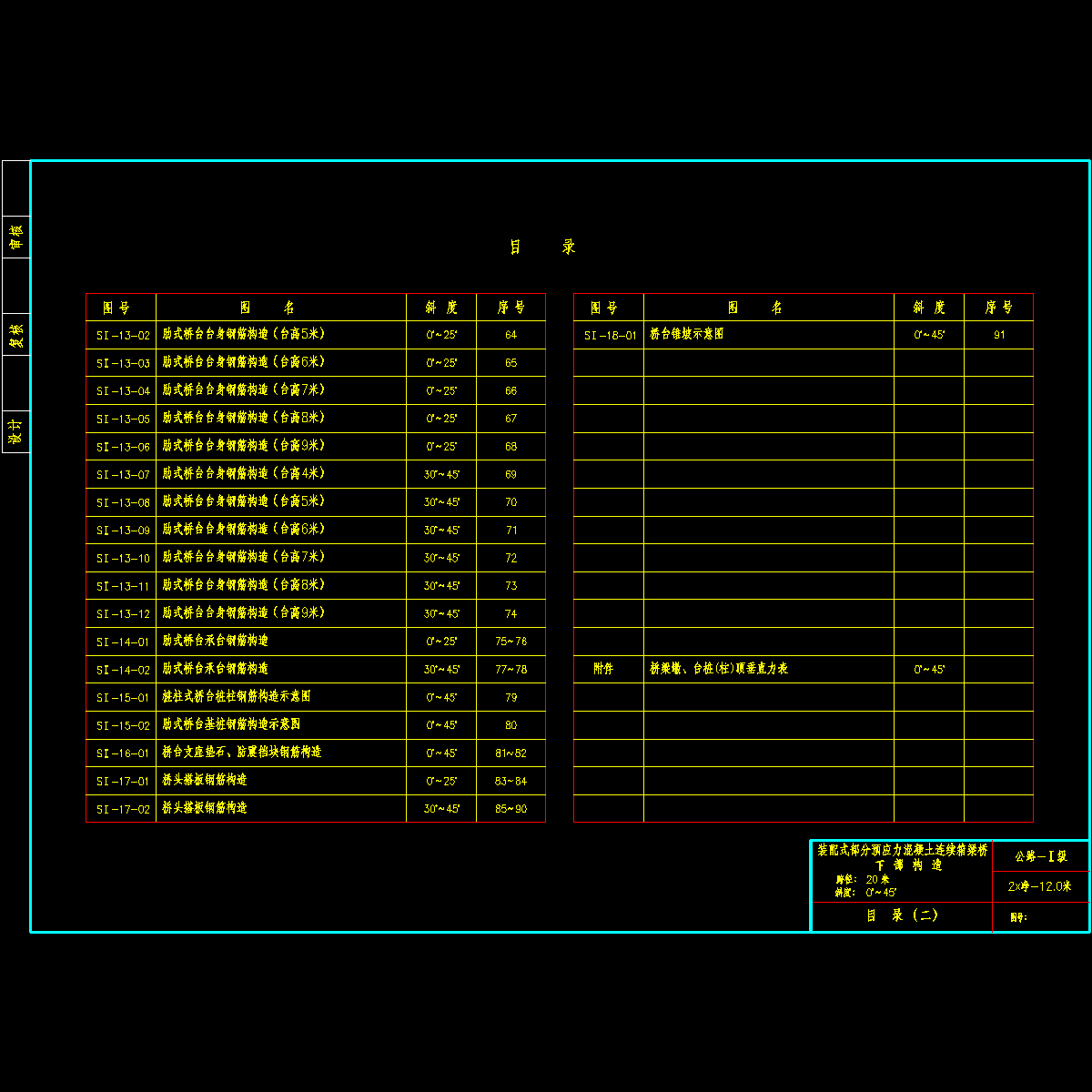

00目录20m下部-2.dwg

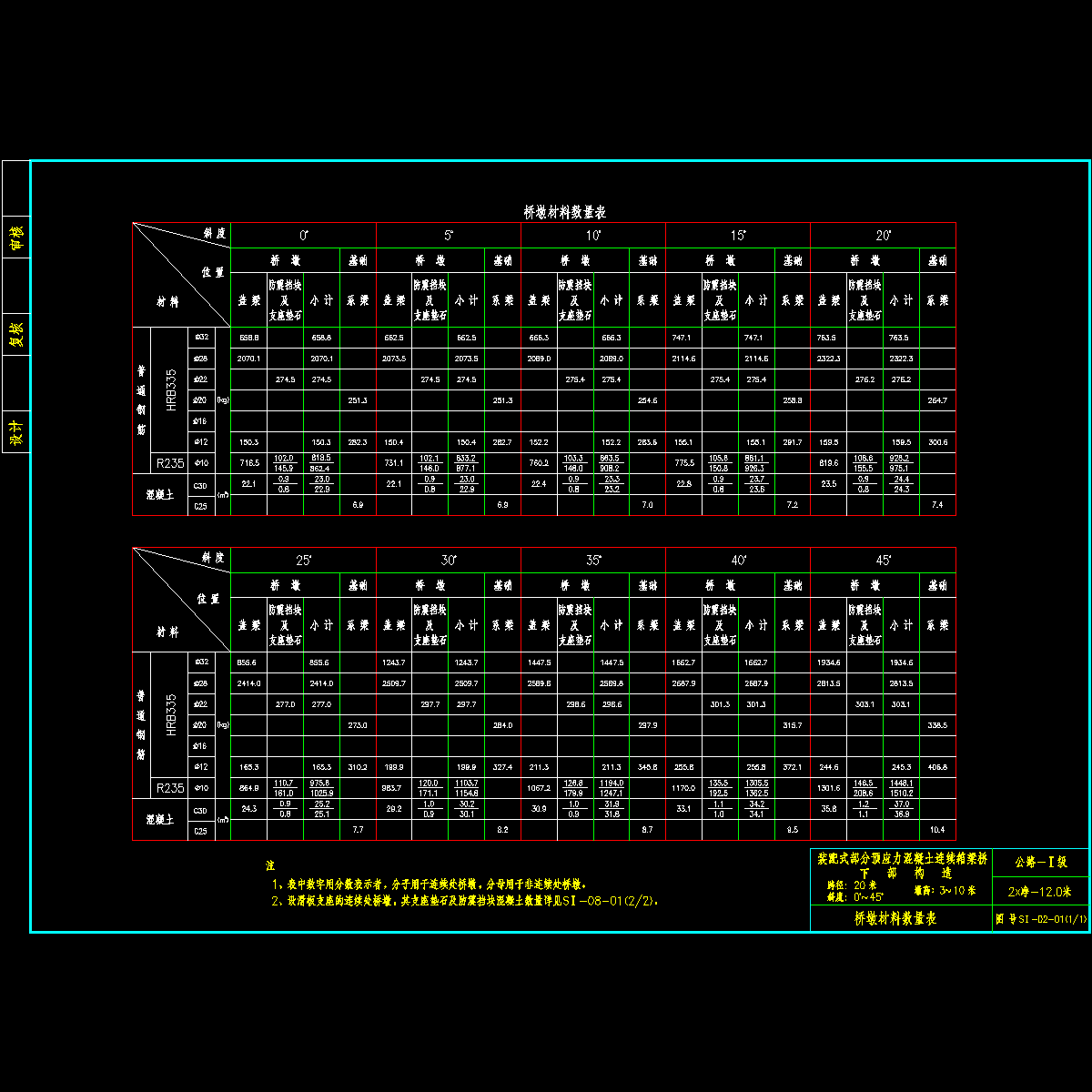

02桥墩材料表1_1.dwg

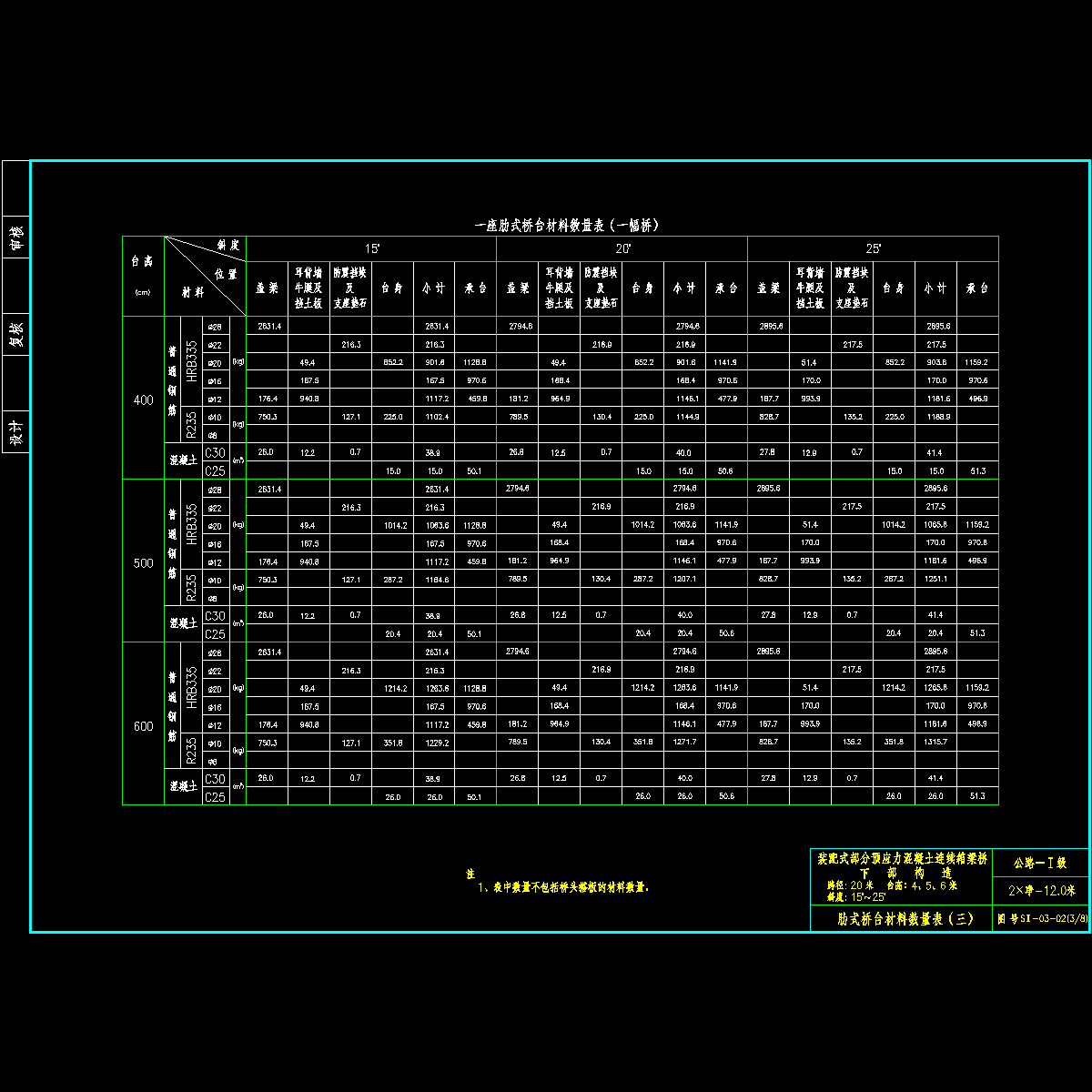

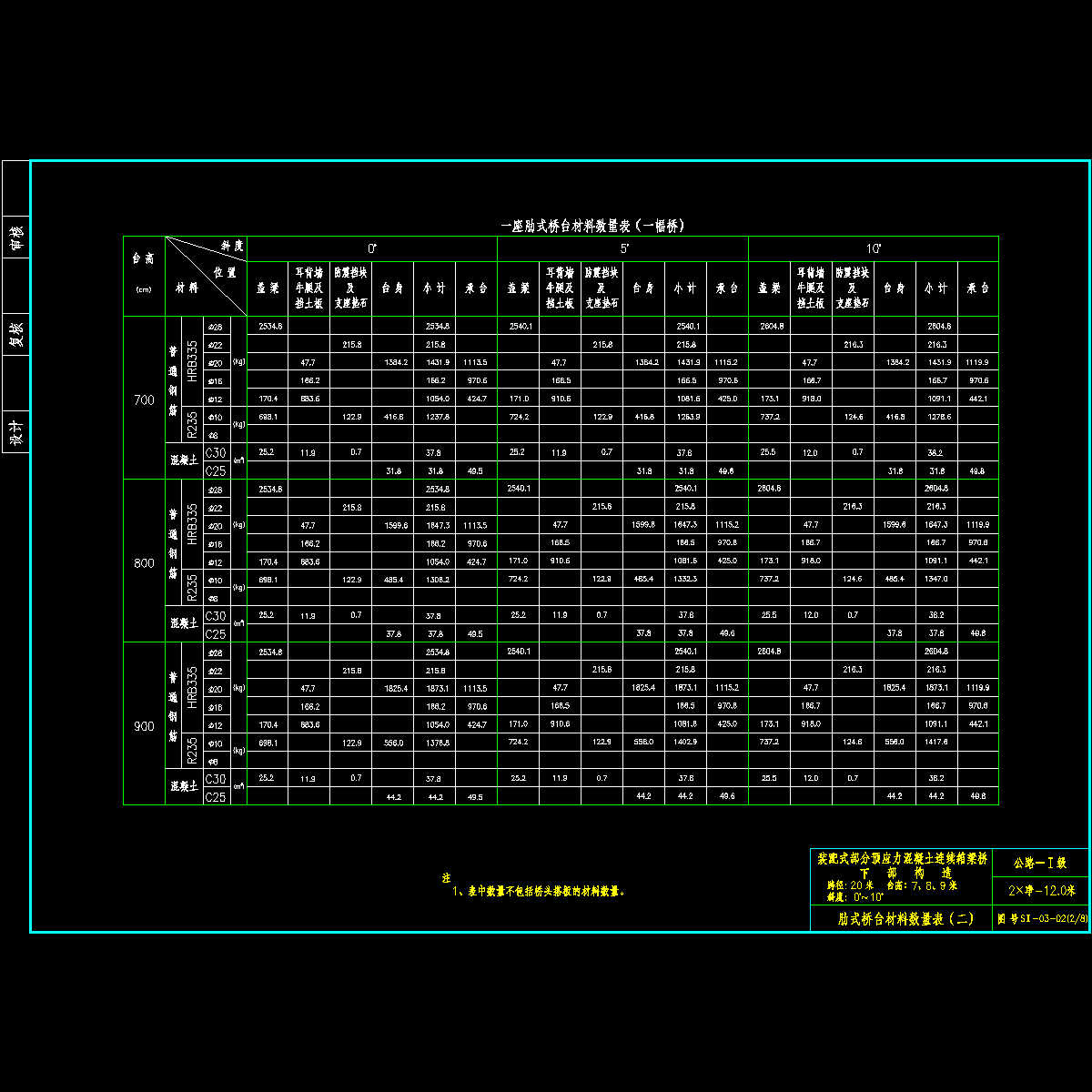

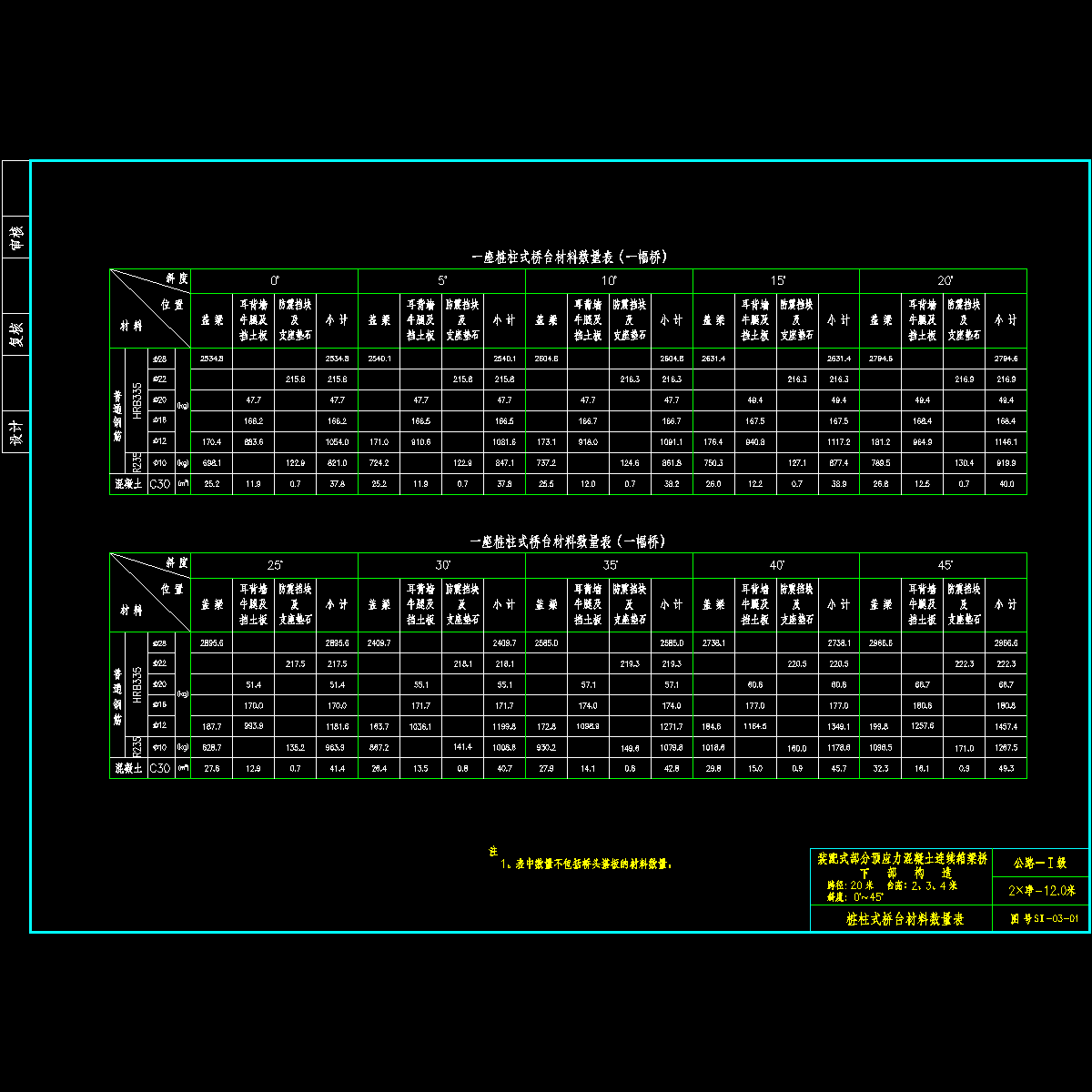

03桥台材料1-1.dwg
03桥台材料2-1.dwg
03桥台材料2-2.dwg
03桥台材料2-3.dwg
03桥台材料2-4.dwg
03桥台材料2-5.dwg
03桥台材料2-6.dwg
03桥台材料2-7.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
