城市支路道路工程施工大样图设计cad平面图,桩身配筋图

附件详情

  • 项目区位图
  • 设计说明
  • 道路总平面图
  • 道路平面图
  • 道路直线、曲线及转角一览表
  • 道路逐桩坐标表
  • 道路纵断面图
  • 道路竖曲线表
  • 道路标准横断面图
  • 道路横断面图
  • 道路土石方数量表
  • 特殊路基设计图
  • 挡墙典型断面图
  • 挡墙立面图
  • 挡墙标准断面图
  • 桩板挡墙大样图
  • 桩身配筋图
  • 挡土板配筋图
  • 锁口、护壁配筋图
  • 逐桩坐标控制表
  • 路面结构设计图
  • 交叉口竖向设计图
  • 人行道及树池布置图
  • 无障碍设计 及盲道大样图
  • 管线过街路面加固图
  • 检查井周围路面加固图
  • 雨水口周围路面加固图
  • 人行栏杆大样图
  • 车行防撞护栏大样图
  • 抗滑薄层大样图

附件详情

本道路为城市支路,道路总长263.491米,其中该资料全长190.056m;临时接顺段全长73.435米。本道路设计时速20 Km/h,标准路幅宽16米,车行道宽8米,双向两车道,两侧人行道各宽4米。全线未设置桥梁、隧道等大型构筑物。
……
道路具体路幅分配如下:

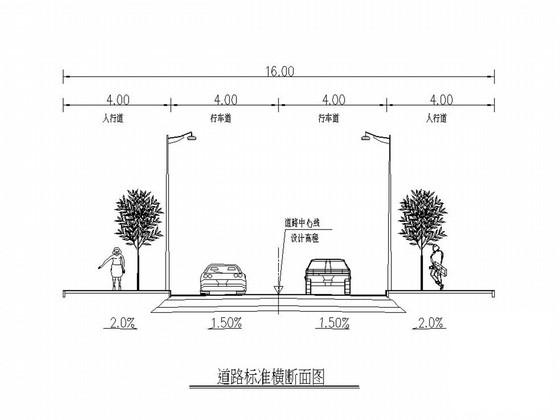

16米=4米(人行道)+4m(车行道)+4m(车行道)+4m(人行道)。
圆曲线半径小于不设加宽半径250m,根据规范应设置加宽。XX支路主要通行为小客车,对设计时速小于等于60km/h,车道宽度采用3.25米。据国家相关规范要求,本道路最小圆曲线半径100米对应的按小客车加宽值为0.35m,由于路幅一条车道设计宽度值大于按规范要求小客车通行车道加宽后的宽度值3.60m,因此全线平曲线不再另行设置加宽。
……
共54张,。

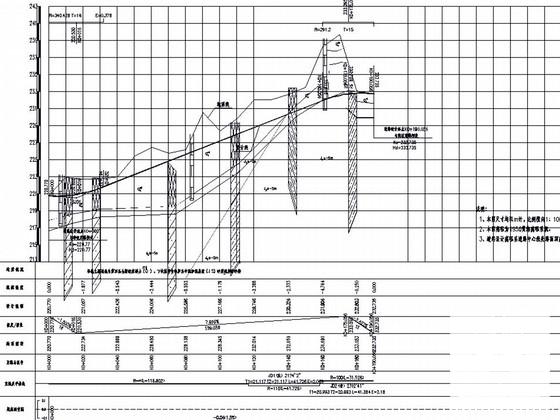

道路纵断面图

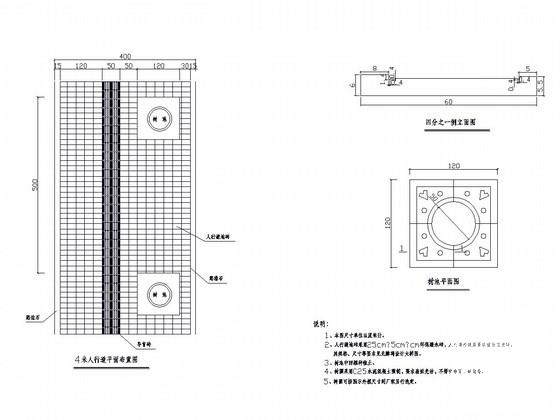

人行道树池大样图

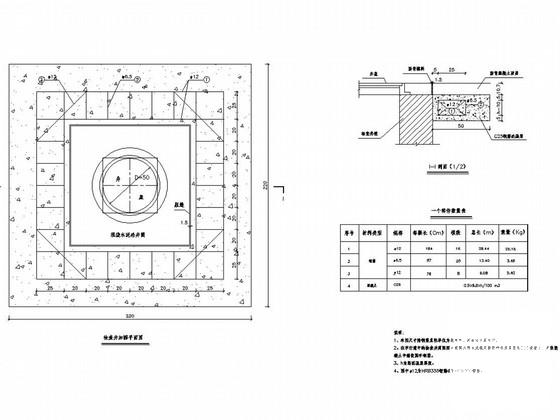

检查井周围路面加固图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 城市支路道路大样图 - 1
    城市支路道路大样图 - 1
  • 城市支路道路大样图 - 2
    城市支路道路大样图 - 2
  • 城市支路道路大样图 - 3
    城市支路道路大样图 - 3
  • 城市支路道路大样图 - 4
    城市支路道路大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
