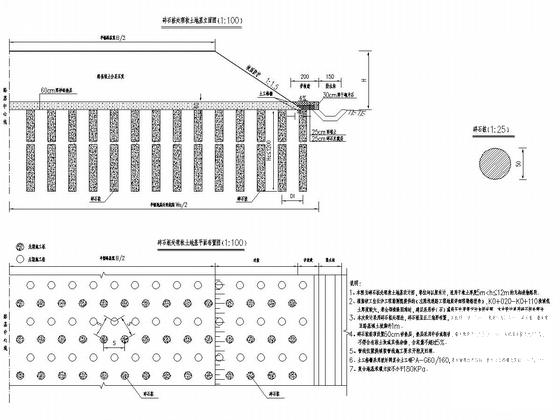

城市次干道道路工程施工图纸设计cad软基处理图,无障碍设计

附件详情

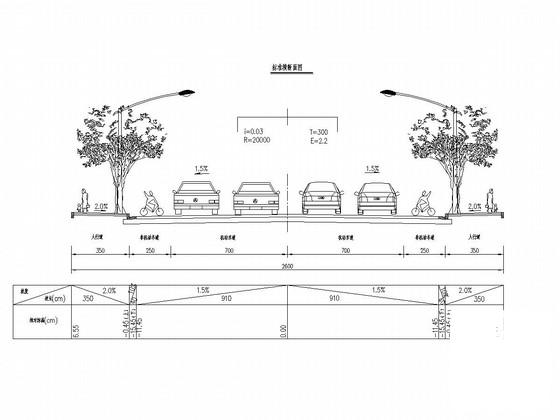

本次道路设计全长741.014米，规划路幅红线宽度26米。标准段横断面设计组成为：3.5m (人行道) +2.5m(非机动车道) +14.0m(机动车道)+ 2.5m(非机动车道) +3.5 m(人行道) =26.0m。
主要技术标准：
道路等级：城市次干道
设计车速：40km/h，局部小半径路段按30 km/h限速
规划路幅宽度：26米
设计荷载：路面标准为BZZ-100
设计年限：15年
……

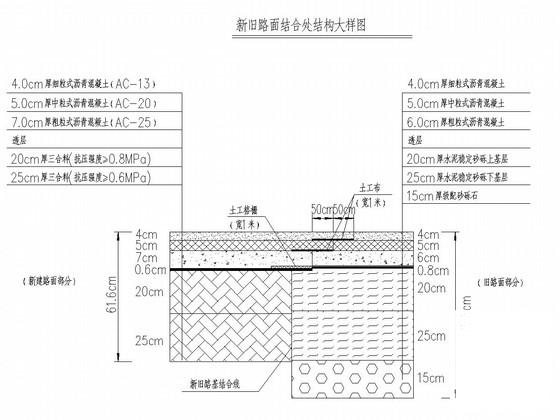

机动车道路面结构层设计总厚度为61.6cm；其各层结构分别为：4.0cm厚细粒式沥青混凝土AC-13 ＋5.0cm厚中粒式沥青混凝土AC-20＋7.0cm厚粗粒式沥青混凝土AC-25＋0.6cm厚稀浆封层+20cm厚三合料上基层(抗压强度≥0.8MPa)＋25cm厚三合料下基层(抗压强度≥0.6MPa)。

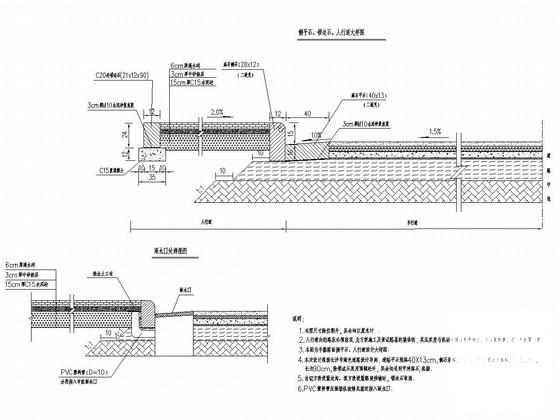

人行道：
6cm厚透水砖+ 3cm厚中砂垫层+ 15cm厚C15水泥砼；
人行道外侧均为C25砼锁边石。

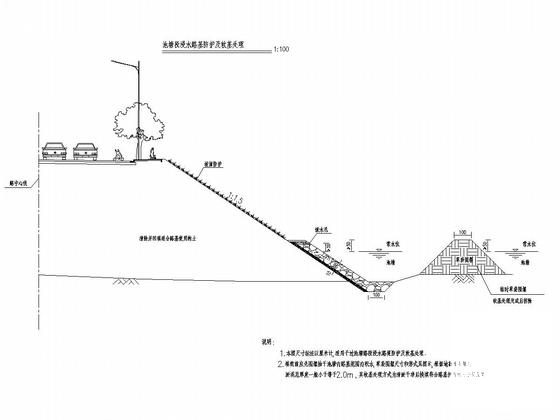

在路基潮湿路段、凹型竖曲线底部增设15cm厚的级配砂砾石垫层。
……
共46张，。
