市政道路照明工程施工图纸设计cad构造图,标准横断面图
附件详情
- 资料目录
- 设计说明
- 工程位置图
- 主要设备材料表
- 配电干线图
- 配电系统图
- 照明标准横断面图

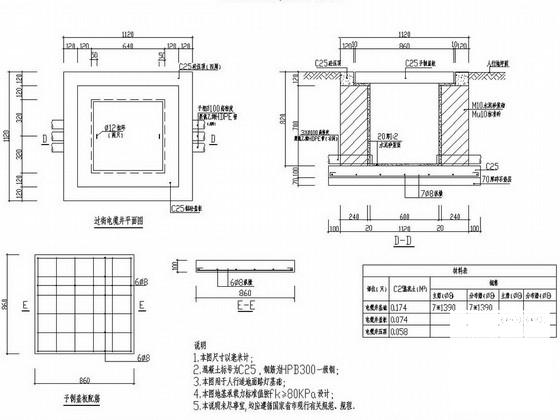

- 电缆手井结构图
- 路灯基础及检查井结构图
- 桥梁照明灯座钢筋构造图
- 道路 照明平面图
附件详情
该项目道路为城市支路，道路标准断面12米，具体分布为机非混行车道、人行道。
该资料根据规范选用道路照明照度不小于10LX，交叉口交汇区照明照度不小于20LX，根据对灯具间距的要求及计算，该项目道路照明采用单岔路灯，路灯灯杆距路肩0.5米，挑一套150W LED灯，悬臂长1m，仰角12度，布灯间距30m，双侧交错布置。
……
共13张，。

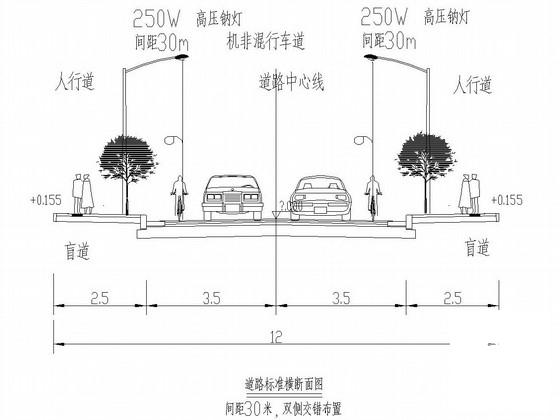

道路标准横断面图

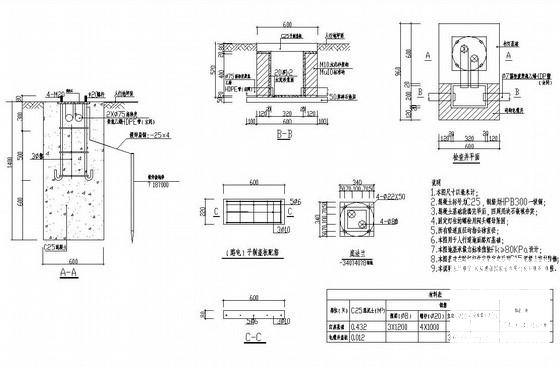

路灯基础及检查井结构图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
市政道路照明工程施工图 - 1 -
市政道路照明工程施工图 - 2 -
市政道路照明工程施工图 - 3
以上是部分截图，请下载附件后查看完整高清内容
